ISO-P32C32

제품명
ISO-P32C32
용도
ISA Bus DI/O 보드(절연)
제조사
ICPDAS(대만)

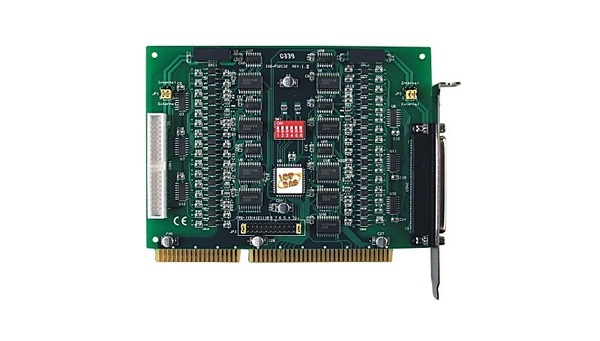

ISO-P32C32
32 채널 광학 절연 디지털 입력 및 32 채널 광학 절연 개방 컬렉터 출력





모델 : ISO-P32C32





  • 32 채널 광학 절연 디지털 입력
  • 32 채널 광학 절연 디지털 출력 / 오픈 컬렉터
  • DC / DC 컨버터 내장
  • 3000 Vrms 절연 전압
  • 인터럽트 처리
  • 인터럽트 소스 : 채널 0과 채널 16

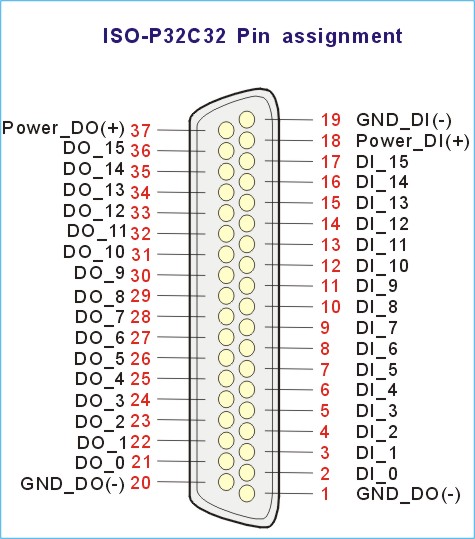

ISO-P32C32는 32 채널의 광학적으로 분리 된 디지털 입력과 32 채널의 광학적으로 분리 된 디지털 출력을 가지며 4 개의 분리 된 뱅크로 배열됩니다. 각 입력 채널은 내부 절연 전원 공급 장치 또는 점퍼에 의해 선택된 외부 전원을 허용하는 포토 커플러 입력을 사용합니다. 각 디지털 출력은 유도 성 부하를위한 다 링톤 트랜지스터 및 통합 억제 다이오드를 제공합니다. 절연 입력 채널 0 ~ 15는 그룹 A로 설계되고 채널 16 ~ 31은 그룹 B로 설계됩니다. 절연 출력 채널은 그룹 C와 그룹 D로 설계됩니다. 입력 포트의 전원 공급 장치는 외부 전원 또는 PC 쪽은 DC / DC 컨버터를 사용합니다. 출력 포트의 전원 공급 장치는 외부 전원을 사용해야합니다. 이 인터페이스 보드는 모든 PC에 쉽게 설치할 수 있습니다. 필드 로직 신호에 보드 인터페이스, 접지 루프 문제를 제거하고 호스트 컴퓨터를 전압 손상으로부터 격리시킵니다. ISO-P32C32에는 37 핀 D-Sub 커넥터 1 개와 40 핀 수 커넥터 1 개가 있습니다. 40 핀에서 DB-37 플랫 케이블을 사용하여 케이스를 고정합니다. 사용자는 두 번째 D-Sub 커넥터를 통해 디지털 신호를 연결할 수 있습니다. 각 D-Sub 커넥터에는 16 개의 입력 채널과 16 개의 출력 채널이 있습니다.




  • 공장 자동화
  • 제품 테스트
  • 실험실 자동화





  • DOS 샘플 프로그램 (소스 코드 포함)
  • Windows 98 / NT / 2000 용 DLL 및 OCX SDK
  • 32 비트 Windows XP / 2003 / Vista / 7 용 DLL 및 OCX SDK
  • 소스 코드가있는 VB / VC / Delphi / BCB 샘플 프로그램이 포함되어 있습니다.
  • Windows 용 LabVIEW 툴킷
  • Linux 및 DasyLab 용 드라이버





디지털 입력
절연 전압 3750 Vrms (외부 전원 사용)
3000 Vrms (내부 전원 사용)
채널 32
적합성 절연 된 포토 커플러
입력 전압 논리 0 : 0 ~ 1 V
논리 1 : 9 ~ 24 V
입력 임피던스 3 KΩ, 0.5 W
반응 속도 4 kHz (일반)
디지털 출력
절연 전압 3750Vrms (외부 전원 사용)
채널 32
적합성 싱크, 오픈 컬렉터
외부 전압 5 ~ 30 V DC  (최대)
출력 기능 1 채널 100mA @
100mA 모든 채널 @ 100 % 듀티 당 100mA
반응 속도 4 kHz (일반)
일반
버스 유형 ISA
데이터 버스 8 비트
I / O 커넥터 여성 DB37 x 1
40 핀 박스 헤더 x 1
크기 (L x W x D) 163mm x 115mm x 22mm
전력 소비 600 mA @ +5 V
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축

ISO-P32C32 32 채널 절연 디지털 I / O 보드
CA-4037W 케이블 1 개와 CA-4002 D-Sub 커넥터 2 개가 포함됩니다.
ISO-P32C32 CR 32 채널 절연 디지털 I / O 보드 (RoHS)
CA-4037W 케이블 1 개와 CA-4002 D-Sub 커넥터 2 개 포함.

CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °))
CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °))
CA-3715DM-H DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS)
CA-3730DM-H DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS)
CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-3750DM-H DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터.
CA-4037W 40 핀 평면 및 D-sub 37 핀 암 케이블 24cm.
DB-37 신호를 D-sub 37 핀 커넥터에 직접 연결하십시오.
DN-37 DIN 레일 장착 37 핀 커넥터
DB-16P16R 16 채널 입력 단자 및 16 채널 릴레이 출력 보드
포함 : CA-3710D Male- Male D-sub Cable 1.0M
