ISO-P32S32W

제품명
ISO-P32S32W
용도
ISA Bus DI/O 보드(절연)
제조사
ICPDAS(대만)

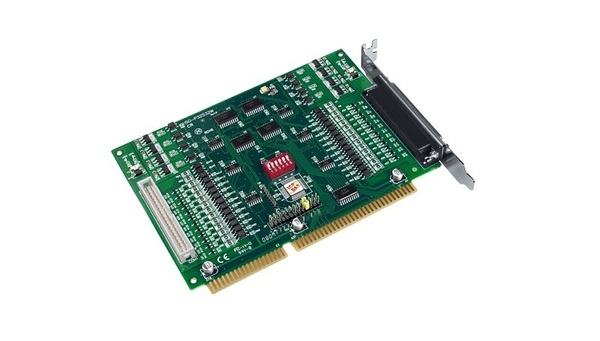

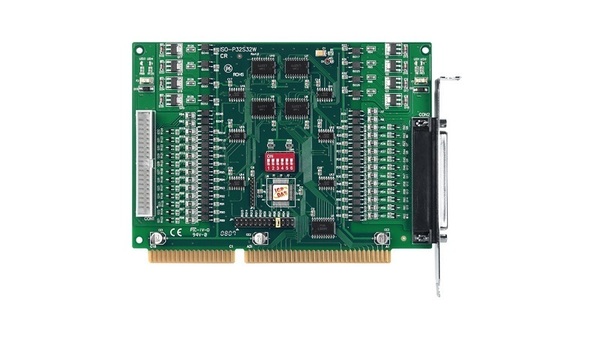

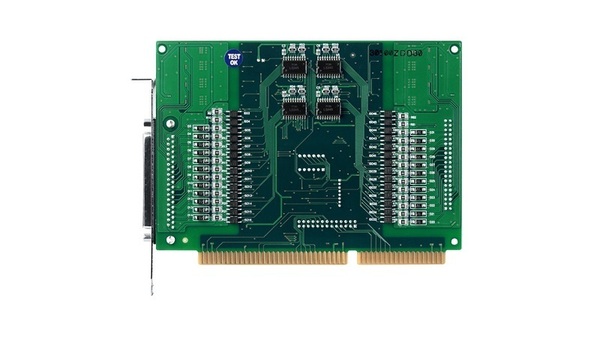

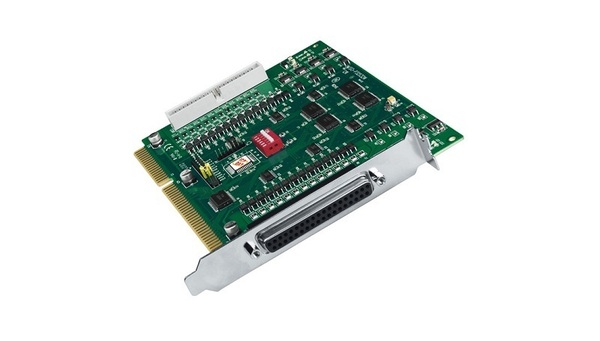

ISO-P32S32W
32-CH 광학 절연 DI 및 32-CH 광학 절연 오픈 콜렉터 출력 보드
(100 mA 전류 싱킹 출력, 500 mA 및 24-CH 용 8-CH)





모델 : ISO-P32S32W





  • 32-CH 광 절연 디지털 입력
  • 32-CH 광 절연 디지털 출력
  • 절연 전압 : 3750Vrms (외부 전원 사용)
  • DC / DC 컨버터 내장
  • 인터럽트 처리
  • 두 개의 인터럽트 소스, 채널 0과 채널 16
  • 오픈 콜렉터 : 500 mA (8 채널), 100 mA (24 채널), 전류 싱킹, NPN





ISO-P32S32W는 분리 된 4 개의 뱅크에 32 채널의 광학 절연 DI와 32 채널의 광학 절연 오픈 콜렉터 출력 보드 (500mA의 경우 8 채널, 100mA 전류 싱킹 출력의 경우 24 채널)를 갖추고 있습니다. 각 입력 채널은 포토 커플러를 사용하여 카드와 컴퓨터를 외부 신호와 분리합니다. 각 디지털 출력은 NPN 트랜지스터 및 유도 성 부하 용 통합 억제 다이오드를 제공합니다. ISO-P32S32W는 D / I 및 D / O 포트를 구동하는 데 외부 전원이 필요합니다.

이 인터페이스 보드는 모든 PC에 쉽게 설치할 수 있습니다. 보드 인터페이스는 로직 신호를 입력하여 접지 루프 문제를 제거하고 호스트 컴퓨터를 전압 손상으로부터 격리시킵니다. ISO-P32S32W에는 37 핀 D-Sub 커넥터 1 개와 40 핀 수 커넥터 1 개가 있습니다. 40 핀에서 DB-37 플랫 케이블을 사용하여 케이스를 고정합니다. 사용자는 두 번째 D-Sub 커넥터를 통해 디지털 신호를 연결할 수 있습니다. 각 D-Sub 커넥터에는 16 개의 입력 채널과 16 개의 출력 채널이 있습니다.




  • 공장 자동화
  • 제품 테스트
  • 실험실 자동화





  • DOS 샘플 프로그램 (소스 코드 포함)
  • Windows 98 / NT / 2000 용 DLL 및 OCX SDK
  • 32 비트 Windows XP / 2003 / Vista / 7 용 DLL 및 OCX SDK
  • 소스 코드가있는 VB / VC / Delphi / BCB 샘플 프로그램이 포함되어 있습니다.
  • Windows 용 LabVIEW 툴킷
  • DasyLab 용 드라이버





디지털 입력
절연 전압 3750Vrms (외부 전원 사용)
채널 32
적합성 절연 된 포토 커플러
입력 전압 논리 0 : 0 ~ 1 V
논리 1 : 5 ~ 24 V
입력 임피던스 3 KΩ, 0.5 W
반응 속도 4 kHz (일반)
디지털 출력
절연 전압 3750Vrms (외부 전원 사용)
채널 32
적합성 싱크, 오픈 컬렉터
외부 전압 5 ~ 30 V DC  (최대)
출력 기능 100 % duty에서 하나의 높은 구동 채널에
500 mA @ 100 % duty 에서 모든 높은 구동 채널에 대해 500 mA
(GND 핀은 모두 외부 전원의 GND에 연결되어야 함)
1 개의 낮은 구동 채널
100 mA에서 100 mA 100 % duty 에서 모든 낮은 구동 채널 100 mA
(GND 핀은 모두 외부 전원의 GND에 연결되어야 함)
반응 속도 4 kHz (일반)
일반
버스 유형 ISA
데이터 버스 8 비트
I / O 커넥터 여성 DB37 x 1
40 핀 박스 헤더 x 1
크기 (L x W x D) 163mm x 115mm x 22mm
전력 소비 600 mA @ +5 V
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 ~ 85 % RH, 비 응축

ISO-P32S32W CR ISA 버스, 32-CH 광학 절연 DI 및 32-CH 광 절연 오픈 콜렉터 출력 보드
(100mA 전류 싱킹 출력을위한 500mA 및 24 채널 용 8 채널, NPN, RoHS)
CA-4037W 케이블 1 개와 2 개의 CA-4002 D-Sub 커넥터.

ISO-P32C32 ISA 버스, 32-CH 광학 절연 DI 및 32-CH 광학 절연 오픈 콜렉터 출력 보드 (전류 싱킹, NPN)
ISO-P32C32 CR ISA 버스, 32-CH 광학 절연 DI 및 32-CH 광학 절연 오픈 콜렉터 출력 보드 (전류 싱킹, NPN, RoHS)
PISO-P32S32WU CR 범용 PCI, 32-CH 광학 절연 DI 및 32-CH 광학 절연 오픈 콜렉터 출력 보드 (전류 싱킹, NPN, RoHS)
PISO-P32C32 CR PCI 버스, 32-CH 광학 절연 DI 및 32-CH 광학 절연 오픈 콜렉터 출력 보드 (전류 싱킹, NPN, RoHS)

CA-3710 DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °))
CA-3710D DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °))
CA-3715DM-H DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS)
CA-3730DM-H DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS)
CA-3750DM DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-3750DM-H DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS)
CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터.
CA-4037W 40 핀 평면 및 D-sub 37 핀 암 케이블 24cm.
DB-37 신호를 D-sub 37 핀 커넥터에 직접 연결하십시오.
DN-37 DIN 레일 장착 37 핀 커넥터
DB-16P16R 16 채널 입력 단자 및 16 채널 릴레이 출력 보드
포함 : CA-3710D Male- Male D-sub Cable 1.0M
