P8R8DIO
절연 된 8 개의 디지털 입력 및 릴레이 출력 보드 |
|
|
모델 : P8R8DIO |
- 릴레이 출력 채널
- 광학 절연 디지털 입력 채널
- AC / DC 신호 입력; 필터가있는 AC 신호 입력

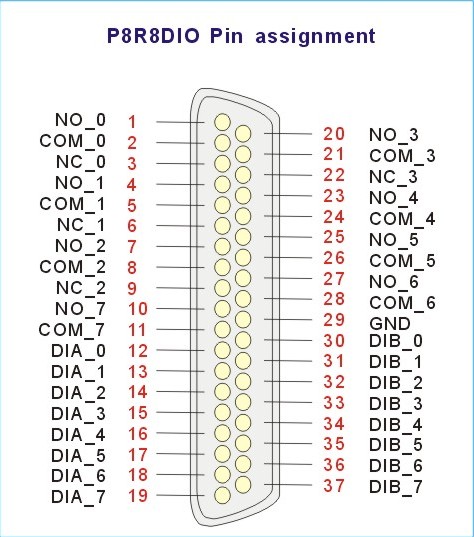

- 커넥터 핀 할당은 725 시리즈와 호환됩니다.
- 전원 요구 사항 : +5 V (최대) 200 mA; 260 mA @ +12 V (최대)
- 각 릴레이 출력 상태에 대한 LED 표시기

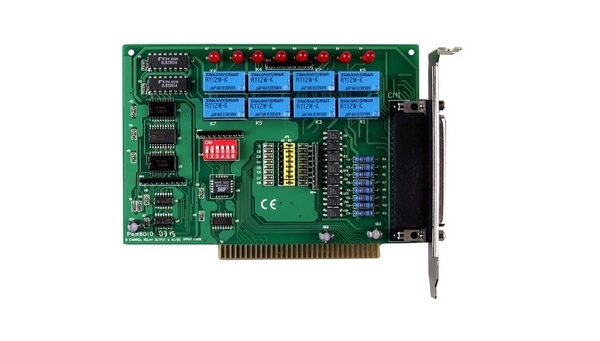

P8R8 DIO는 제어 및 감지 어플리케이션을 위해 설계된 8 개의 절연 입력 및 8 개의 릴레이 출력 인터페이스 보드입니다. 이 인터페이스 보드는 모든 PC / AT / XT 또는 호환 컴퓨터에 쉽게 설치됩니다. P8R8 DIO 8 개의 전기 기계 릴레이 출력과 8 개의 광학 절연 입력을 제공합니다. P8R8 DIO는 부하 스위칭, 외부 스위칭, 접점 폐쇄 등의 다양한 어플리케이션에 사용할 수 있습니다.
- 공장 자동화
- 제품 테스트
- 실험실 자동화
- 보안 통제
- DOS 샘플 프로그램 (소스 코드 포함)
- Windows 98 / NT / 2000 용 DLL 및 OCX SDK
- 32 비트 Windows XP / 2003 / Vista / 7 용 DLL 및 OCX SDK
- 소스 코드가있는 VB / VC / Delphi / BCB 샘플 프로그램이 포함되어 있습니다.
- Windows 용 LabVIEW 툴킷
- Linux 및 DasyLab 용 드라이버
|
디지털 입력 |
절연 전압 |
5000 Vrms (채널 - 채널 및 채널 - 그라운드) |
채널 |
8 |
적합성 |
비 편광 OPTO 절연 |
입력 전압 |
논리 0 : 0 ~ 1 V AC / V DC
논리 1 : 5 ~ 24 V AC / V DC |
입력 임피던스 |
1.2 KΩ, 0.5 W |
반응 속도 |
필터 포함 : 0.05 kHz
필터 없음 : 0.045 MHz |
릴레이 출력 |
채널 |
8 |
릴레이 유형 |
4 SPDT / 4 SPST |
연락처 평점 |
0.3 A @ 120 V AC / V DC
1 A @ 30 V DC |
작동 시간 |
5 ms (일반) |
릴리스 시간 |
5 ms (일반) |
절연 저항 |
100 MΩ |
생명 |
기계 : 100,000 ops. (분)
전기 : 1 A @ 30 V에서 100,000, 저항성 |
일반 |
버스 유형 |
ISA |
I / O 커넥터 |
여성 DB37 x 1 |
크기 (L x W x D) |
150 mm x 97 mm x 22 mm |
전력 소비 |
160 mA @ +5 V (최대)
150 mA @ +12 V (최대) |
작동 온도 |
0 ~ 60 ° C |
보관 온도 |
-20 ~ 70 ° C |
습기 |
5 ~ 85 % RH, 비 응축 |
|
|
|
P8R8DIO CR |
8 채널 절연 D / I 및 릴레이 출력 (RoHS)
CA-4002 D-Sub 커넥터 1 개 포함. |
|
|
|
CA-3710 |
DB-37 Male-Male D-sub 케이블 1 M (도터 보드 용 케이블 (45 °)) |
CA-3710D |
DB-37 Male-Male D-sub 케이블 1M (도터 보드 용 케이블 (180 °)) |
CA-3715DM-H |
DB-37 Male-Male 케이블, 1.5 M, 180 °. (RoHS) |
CA-3730DM-H |
DB-37 Male-Male 케이블, 3.0 M, 180 °. (RoHS) |
CA-3750DM |
DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS) |
CA-3750DM-H |
DB-37 Male-Male 케이블, 5.0 M, 180 °. (RoHS) |
CA-4002 |
플라스틱 덮개가있는 37 핀 Male D-sub 커넥터. |
DB-37 |
신호를 D-sub 37 핀 커넥터에 직접 연결하십시오. |
DN-37 |
DIN 레일 장착 37 핀 커넥터 |
|
