제품 상세보기

DB-24PRD

제품명
DB-24PRD
용도
Daughter 보드
제조사
ICPDAS(대만)

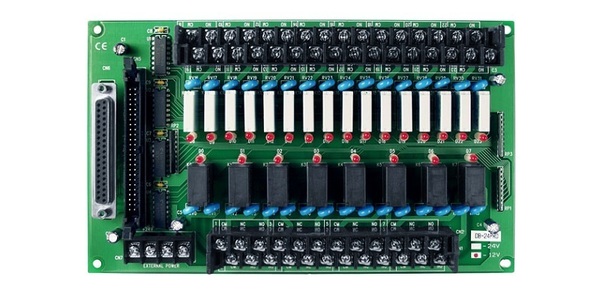

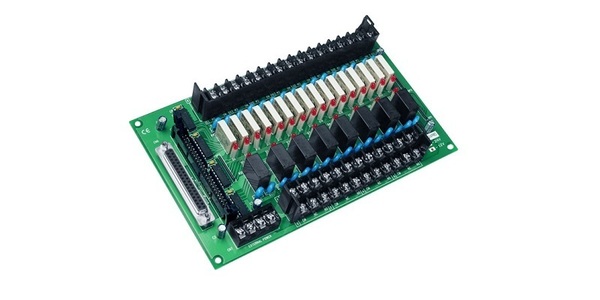

DB-24PR / DB-24PRD
24 채널 전원 릴레이 출력 보드


모델 : DB-24PR / DB-24PRD











  • 8 개의 Form C 릴레이 (SPDT) 및 16 개의 Form A 릴레이
  • DB-24PR : 50 핀 커넥터를 사용하여 8 개의 Form C 및 16 개의 Form A 릴레이를 제어하거나 20 핀 커넥터를 사용하여 8 개의 Form C 및 8 개의 Form A 릴레이를 제어합니다
  • DB-24PRD : 37 핀 커넥터와 50 핀 커넥터를 사용하여 8 개의 Form C 및 16 개의 Form A 릴레이를 제어합니다.
  • 30 V DC 에서 250 V AC / 5 A에서 5 A로 전환
  • LED 표시 릴레이 상태
  • 고전압 스파이크로부터 각 채널을 보호하는 바리스터 포함
  • 쉬운 현장 배선을위한 스크류 터미널





DB-24PR / DB-24PRD는 효율적인 부하 스위칭을 위해 8 개의 Form C 및 16 개의 Form A 전기 기계 릴레이로 구성된 24 채널 전원 릴레이 출력 보드입니다. 각 릴레이의 접점 정격은 250VAC에서 5A 또는 30VDC에서 5A입니다. 이러한 릴레이는 PC의 I / O 카드에서 5V 신호를 적절한 릴레이 채널에 적용하여 ON으로 전환 할 수 있습니다. DB-24PR / DB-24PRD 도터 보드는 단일 50 핀 OPTO-22 호환 커넥터와 단일 37 핀 D 서브 커넥터 또는 단일 20 핀 플랫 케이블 커넥터를 포함합니다. 24 개의 온보드 LED는 릴레이의 출력 상태를 표시하고 관련 릴레이가 활성화 될 때 켜집니다. PC의 전원 공급 장치에 과부하가 걸리지 않도록하려면이 보드에 +12 V DC 또는 +24 V DC 외부 전원 공급 장치가 필요합니다




  • 온 / 오프 제어
  • 에너지 관리
  • 테스트 자동화
  • 공정 제어



양식 A 릴레이 출력

  • 공칭 부하 : 250VAC @ 5A, 30VDC @ 5A
  • 맥스. 스위칭 전원 : 1250VA; 150W
  • 맥스. 스위칭 전압 : 270VAC, 150VDC
  • 맥스. 스위칭 전류 : 5A
  • 예상 수명 : 2 천만 건 (기계)
  • 작동 시간 : 10ms
  • 릴리스 시간 : 5ms

양식 C 릴레이 출력

  • 공칭 부하 : 250VAC @ 5A, 30VDC @ 5A
  • 맥스. 스위칭 전원 : 1250VA (NO), 750VA (NC)
  • 맥스. 스위칭 전압 : 250VAC, 150VDC
  • 맥스. 스위칭 전류 : 5A
  • 예상 수명 : 1 천만 건 (기계)
  • 작동 시간 : 10ms
  • 릴리스 시간 : 5ms
  • 제어 로직 : 입력 TTL 하이 (+ 5V), 릴레이 온
  • 치수 : 220mm X 132mm





DB-24PR / 12 24 채널 OPTO-22 호환 릴레이 출력 보드 (12V)
포함 : CA-5015 (50 핀 플랫 케이블 1.5m)
DB-24PR / 24 24 채널 OPTO-22 호환 릴레이 출력 보드 (24V)
포함 : CA-5015 (50 핀 플랫 케이블 1.5m)
DB-24PR / 24 CR 24 채널 OPTO-22 호환 릴레이 출력 보드 (24V) (RoHS)
포함 : CA-5015 (50 핀 플랫 케이블 1.5m)
DB-24PRD / 12 24 채널 릴레이 출력 보드 (12V)
포함 : CA-3710 (37 핀 D-sub 케이블 1m)
DB-24PRD / 24 24 채널 릴레이 출력 보드 (24V)
포함 : CA-3710 (37 핀 D-sub 케이블 1m)
DB-24PR / 12 / DIN DIN 레일 장착형 DB-24PR / 12
DB-24PR / 24 / DIN DIN 레일 장착형 DB-24PR / 24
DB-24PR / 24 / DIN CR DB-24PR / 24 (DIN 레일 장착 포함) (RoHS)
DB-24PRD / 12 / DIN DIN 레일 장착형 DB-24PRD / 12
DB-24PRD / 24 / DIN DIN 레일 장착형 DB-24PRD / 24





-2010 20 핀 플랫 케이블 1.0m
CA-2020 20 핀 플랫 케이블 2.0m
CA-3720 37 핀 D-sub 커넥터 케이블 2.0m



CA-5015가 아닌 "D" CA-3710의 "D"
