제품 상세보기

DB-24C

제품명
DB-24C
용도
Daughter 보드
제조사
ICPDAS(대만)

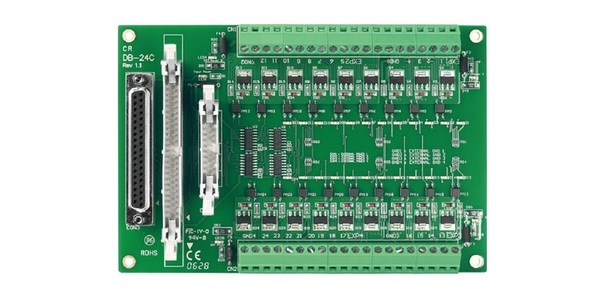

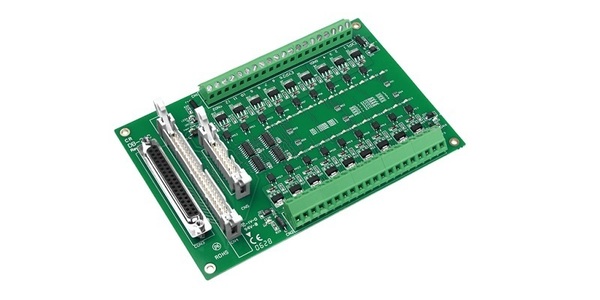

DB-24C
24 채널 오픈 콜렉터 출력 보드






모델 : DB-24C





  • 24 개의 오픈 콜렉터 출력 (NPN)
  • OPTO-22 호환 커넥터 1 개 및 37 핀 D-sub 커넥터 1 개 및 20 핀 커넥터 1 개
  • OPTO-22 호환 보드 또는 722,724 시리즈 보드에 직접 연결
  • 24 채널 최대 부하 600mA (채널당)
  • 맥스. laod 전압 : 30 V DC
  • LED의 출력 상태 표시
  • 쉬운 현장 배선을위한 스크류 터미널





DB-24C는 24 채널의 광학 절연 디지털 출력을 가지고 있으며 4 개의 격리 된 뱅크로 배열되어 있습니다.




  • 온 / 오프 제어
  • 에너지 관리
  • 테스트 자동화
  • 공정 제어





  • 오픈 콜렉터 (NPN)
  • 채널 0 ~ 23 : 600mA (최대 부하 전류)
  • 응답 속도 : 1 kHz (일반)
  • 소비 전력 : + 5V @ 0.4A max
  • 크기 : 170mm x 114mm
  • 작동 온도 : 0 ~ 60 ° C
  • 보관 온도 : -20 ~ 70 ° C
  • 습도 : 5 % ~ 90 % 비 응축




DB-24C 24 채널 OPTO-22 호환 오픈 콜렉터 출력 보드
포함 : CA-5015 (50 핀 플랫 케이블 1.5m)
DB-24C / D 24 채널 오픈 콜렉터 출력 보드
포함 : CA-3710 (37 핀 D-sub 케이블 1m)
DB-24C / DIN DIN 레일 장착형 DB-24C
DB-24C / D / DIN DIN 레일 장착형 DB-24C





캘리포니아 -2010 20 핀 플랫 케이블 1.0m
CA-2020 20 핀 평면 케이블 2m
CA-3720 37 핀 D-sub 커넥터 케이블 2.0m
CA-5015가 아닌 "D"
CA-3710의 "D"
