DB-24SSRDC

제품명
DB-24SSRDC
용도
Daughter 보드
제조사
ICPDAS(대만)

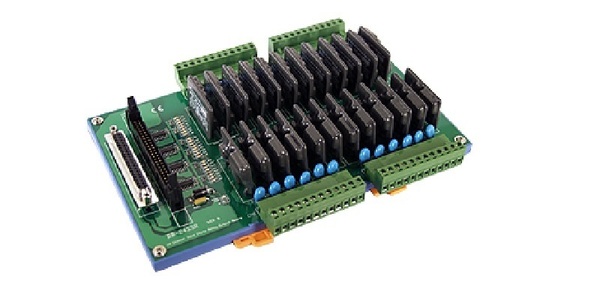

DB-24SSR / DB-24SSRDC
24 채널 솔리드 스테이트 릴레이 출력 보드







모델 : DB-24SSR / DB-24SSRDC





  • 24 개의 광학 절연 디지털 출력 채널
  • 24 형태 솔리드 스테이트 릴레이
  • DB-24SSR / DB-24SSRDC의 경우 250V AC / 50V DC 에서 최대 4A 전환 가능
  • OPTO-22 호환 커넥터 1 개 및 37 핀 D-sub 커넥터 1 개 및 20 핀 커넥터 1 개
  • OPTO-22 호환 보드 또는 722,724 시리즈 보드에 직접 연결
  • LED의 지시 된 릴레이 상태
  • 쉬운 현장 배선을위한 스크류 터미널





DB-24SSR / DB-24SSRDC는 24 개의 normally open 또는 form A 솔리드 스테이트 릴레이를 포함합니다. 로직 신호를 처리하는 보드 인터페이스로 접지 루프 문제를 제거하고 호스트 컴퓨터를 전압 손상으로부터 격리시킵니다. 사용자는 DB-24SSR / DB-24SSRDC를 사용하여 최대 240V AC / 50V DC 및 최대 4A의 고전압 부하를 전환 할 수 있습니다 . 릴레이는 5V 신호를 적절한 릴레이 채널에 적용하여 50 핀 헤더 또는 37 핀 D 서브 커넥터. 24 개의 발성기 LED (각 릴레이마다 하나씩)는 관련 릴레이가 활성화 될 때 켜집니다. 보드에 D-sub 37 핀 커넥터가 있기 때문에 사용자는이를 사용하여 TTL 출력 보드에 인터페이스 할 수 있습니다. 다시 말해, 사용자는이를 일반 용도의 솔리드 스테이트 릴레이 출력 보드로 사용할 수 있습니다.






  • 온 / 오프 제어
  • 에너지 관리
  • 테스트 자동화
  • 공정 제어






DB-24SSR DB-24SSRDC
솔리드 스테이트 릴레이 교류 DC
부하 전압 50 ~ 250V AC 3 ~ 50 V DC
맥시 부하 전류 4 A
피크 반복 OFF 전압 600 V 1 mA
맥스. "온 상태"전압 강하 1.5 V 1.2V
서지 전류 50 A 10 A
맥시 "오프 상태"누설 전류 5 mA 1 mA
파괴 전압 2,500 V (입력 및 출력 간)
절연 저항. 나는. 100,000,000 Ω (분)
작동 시간, 전압 사인파의 1/2주기 1 ms (최대) 0.5 ms (최대)
제로 크로싱
스 너버 회로
전력 소비 0.4A @ +5V (최대)
각 채널 입력 전류 0.025 A (최대)
작동 온도 0 ~ 60 ° C
보관 온도 -20 ° C ~ 70 ° C
습기 5 % ~ 90 % RH, 비 응축
치수 (L x W x H) 220mm x 130mm x 32mm





DB-24SSR 24 채널 OPTO-22 호환 솔리드 스테이트 릴레이 출력 보드
포함 : CA-5015 (50 핀 플랫 케이블 1.5m)
DB-24SSR / D 24 채널 솔리드 스테이트 릴레이 출력 보드
포함 : CA-3710 (37 핀 D-sub 케이블 1m)
DB-24SSR / DIN DIN 레일 장착형 DB-24SSR
DB-24SSR / D / DIN DIN 레일 장착형 DB-24SSR / D
DB-24SSRDC 24 채널 OPTO-22 호환 솔리드 스테이트 릴레이 출력 보드
포함 : CA-5015 (50 핀 플랫 케이블 1.5m)
DB-24SSRDC / D 24 채널 솔리드 스테이트 릴레이 출력 보드
포함 : CA-3710 (37 핀 D-sub 케이블 1m)





CA-5015 50 핀 플랫 케이블 1.5m
CA-3710 37 핀 D-sub 커넥터 케이블 1.0m
CA-3720 37 핀 D-sub 커넥터 케이블 2.0m



CA-5015가 아닌 "D"
CA-3710의 "D"
