DB-889D

제품명
DB-889D
용도
Daughter 보드
제조사
ICPDAS(대만)

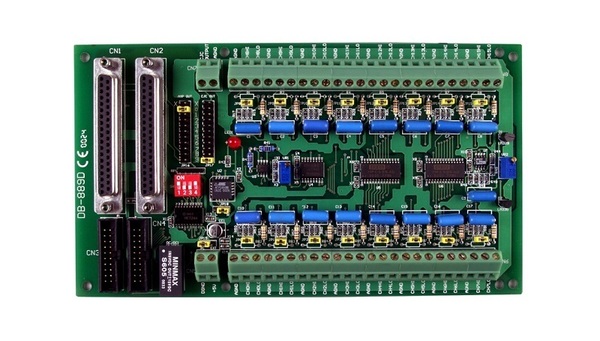

DB-889D
16 채널 아날로그 멀티플렉서 보드






모델 : DB-889D





  • A-82X, PCI-1800 시리즈 DAS 보드 또는 D-sub 37 핀 커넥터가있는 818 패밀리에 직접 연결합니다.
  • 열전쌍에 대한 냉 접점 보상, 열전대 개방 감지 입력 필터링
  • 0.5,1,5,10,50,100,500,1000의 소프트웨어로 프로그래밍 가능한 계측 증폭기 게인
  • 데이지 체인 10 개 DB-889D





DB-889D는 A-82X, PCI-1800 시리즈 818 제품군과 함께 사용되는 확장 멀티플렉서 / 증폭기 보드입니다. 각 889D는 16 개의 차동 아날로그 입력 채널을 DAS 보드의 하나의 아날로그 입력으로 멀티플렉싱합니다. 고급 계장은 소프트웨어로 프로그래밍 가능한 0.5, 1,5, 10, 50, 100, 500 및 1000의 이득을 제공합니다.

열전대 측정은 889D로 쉽게 처리됩니다. 이 보드는 24.4mV /? C의 스케일링을 제공하는 냉 접점 감지 및 보상 회로를 포함하고있다. 바이어스 저항에는 개방 열전쌍 감지 기능이 포함됩니다. 889D는 총 128 채널의 전압 측정 또는 112 채널의 열전쌍 측정으로 케스케이드 연결할 수 있습니다.



  • 열전대 유형을 허용합니다 : J, K, T, E, S, R, B
  • 냉 접점 보상 : + 24.4 mV / ° C (1 ° C / 비트), 0.0 ° C에서 0.0V
  • 과전압 보호 : ± 30V 연속.
  • 공통 모드 전압 : 최대 ± 10V
  • 아날로그 출력 전압 : ± 10V
  • 크기 : 204 mm x 114 mm
이득
공통 모드 거부
FSR의 비선형 성 %
시간을 설정하다
0.5
99dB
± 0.0004
23μs
1
99dB
± 0.0004
23μs
5
114dB
± 0.0004
28μs
10
114dB
± 0.0004
28μs
50 개
123dB
± 0.0004
140μs
100
123dB
± 0.0004
140μs
500
123dB
± 0.0008
1300μs
1000
123dB
± 0.0008
1300μs





  • 신호 조절.
  • 에너지 관리
  • 아날로그 멀티플렉서





DB-889D 16 채널 아날로그 입력 mux 보드
포함 : CA-3710 : 37 핀 D-sub 커넥터 케이블 1m CA-2010 : 20 핀 플랫 케이블 1m
툴킷 DOS-4

CA-3720 37 핀 D-sub 커넥터 케이블 2.0m
캘리포니아 -2010 20 핀 플랫 케이블 1.0m
