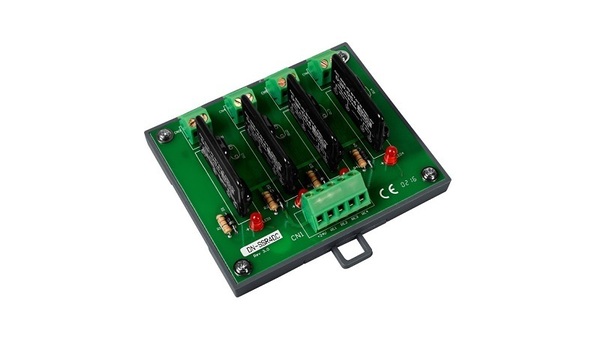

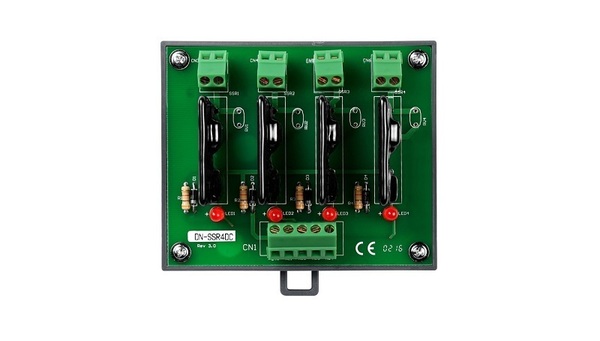

DN-SSR4 / DN-SSR4DC
4 채널 AC 유형 Form-A 솔리드 스테이트 릴레이 모듈
|
|
모델명 : DN-SSR4 |
모델 : DN-SSR4DC |
- 4 개의 광학 절연 디지털 출력 채널
- 4 형태 A 솔리드 스테이트 릴레이
- 240V AC 에서 최대 4A로 전환 (DN-SSR)
- 50V DC 에서 최대 4A로 전환 (DN-SSR-DC)
- 2,500 V 광학 절연
- 릴레이 상태를 나타내는 LED
- 쉬운 현장 배선을위한 스크류 터미널
- 외부 전원 공급 장치의 잘못된 연결로부터 보호하기위한 빌드 - 인 다이오드.
- ICP CON I-7000 모듈 또는 ISO-730 절연 출력 보드, ISO-C64 출력 보드, ISO-P32C32 ...에 직접 연결합니다.
- DIN 레일 마운팅
DN-SSR4-DC는 최대 4 A @ 240 VAC의 고전압 부하를 제어 할 수 있으며, DN-SSR4-DC는 최대 4 A @ 50 V DC의 DC 전압 부하를 제어 할 수 있습니다 . 각 릴레이에 하나씩 네 개의 표시기 LED가 해당 릴레이가 활성화되면 점등됩니다. DN-SSR4의 각 출력에는 유도 부하의 서지 전압을 차단하는 바리스터 또는 릴레이 접점을 보호하기위한 전자기 브레이크가 장착되어 있습니다. 모든 릴레이 제어 및 릴레이 출력은 배선 단자를 통해 액세스 할 수 있습니다.
- 온 / 오프 제어
- 에너지 관리
- 테스트 자동화
- 공정 제어
|
모델명 |
DN-SSR4 |
DN-SSR4-DC |
릴레이 출력 |
채널 |
4 |
릴레이 유형 |
AC 형
무 접점 릴레이 |
DC 형
Form-A 솔리드 스테이트 릴레이 |
절연 전압 |
2,500Vrms |
피크 반복 OFF 전압 |
600 V |
- |
부하 전압 |
50 ~ 250V AC |
3 ~ 50 V DC |
부하 전류 |
4 A (최대) |
서지 전류 |
50 A |
10A (0.1 초) |
OFF 상태 누설 전류 |
50 mA |
1.0 μA 미만 (Vo = 50 V) |
작동 시간 |
전압 정현파 1 / 2주기 (제로 크로스) (최대) |
일반 |
입력 전압 |
논리 OFF : 24 V DC
논리 ON : 0 V |
LED 표시 |
예 |
전력 소비 |
최대 100mA @ 24V. |
치수 |
101mm x 77mm x 66mm (가로 x 세로 x 높이) |
작동 온도 |
0 ~ 60 ° C |
보관 온도 |
-20 ~ 70 ° C |
습기 |
5 % ~ 90 % RH, 비 응축 |
|
|
|
DN-SSR4 |
4 채널 AC 타입 Form-A 솔리드 스테이트 릴레이 모듈 |
DN-SSR4 / N |
DIN 레일 마운트가없는 4 채널 AC 유형 Form-A 솔리드 스테이트 릴레이 모듈 |
DN-SSR4-DC |
4 채널 DC 타입 Form-A 솔리드 스테이트 릴레이 모듈 |
DN-SSR4-DC / N |
DIN 레일이없는 4 채널 DC 유형 Form-A 솔리드 스테이트 릴레이 모듈 |
|
|
|
|
