제품 상세보기

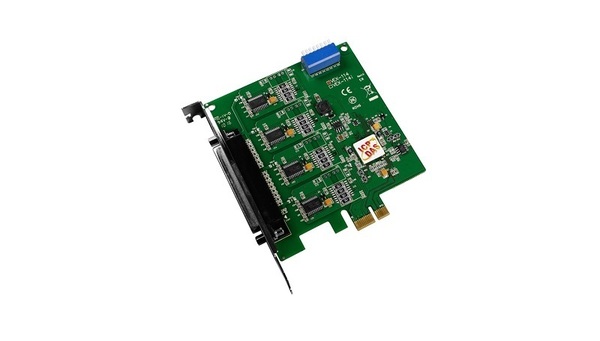

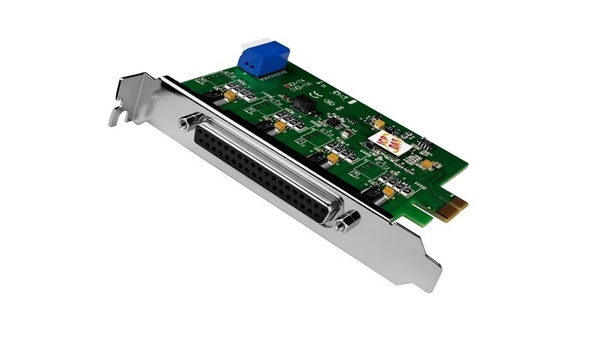

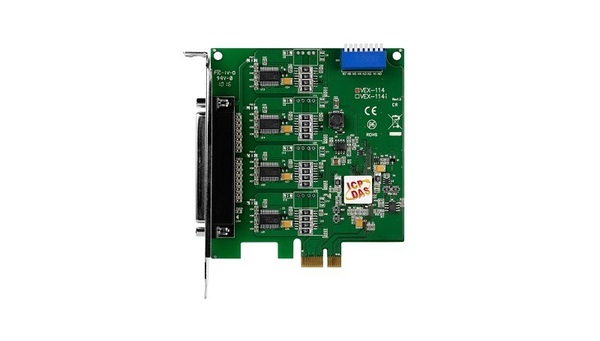

VEX-114

제품명
VEX-114
용도
Serial 보드 (PCI Express)
제조사
ICPDAS(대만)

VXC-114U / VXC-114iAU / VEX-114 / VEX-114i

시리얼 통신 보드 with RS-232 포트 4개









모델 : VXC-114U / VXC-114iAU 모델 : VEX-114i / VEX-114





  • •    4 개의 RS-232 포트 제공
  • •    각 포트에 대한 128-byte 하드웨어 FIFO
  • •    COM-Selector 내장
  • •    Windows에서 각 COM 포트에 대한 128 KB 소프트웨어 버퍼 (최대)
  • •    i 버전용 : +/- 4 kV ESD 보호
  • •    짧은 카드 설계
  • •    i 버전용 : 2500 VDC 절연
  • •    VXC-114(i)U : 3.3 V / 5 V PCI bus 플러그 앤 플레이 지원
  • •    VEX-114(i) : PCI Express x1, 플러그 앤 플레이 지원





VXC-114 시리즈 카드는 4 개의 RS-232 시리얼 포트를 제공합니다. 각 포트에 128-byte 하드웨어 FIFO가 장착되어 d있으며 최대 115200bps의 속도를 지원하며 전이중(full-duplex) 통신을 지원합니다.

사용자는 DIP 스위치를 설정하여 COM 포트 번호를 수동으로 지정하거나 드라이버가 자동으로 사용 가능한 번호를 선택하도록 할 수 있습니다. 드라이버는 Windows에서 각 COM 포트에 대해 최대 128KB 소프트웨어 FIFO를 제공합니다. 대용량 파일 전송에 유용합니다.

i 버전 VXC 카드의 각 시리얼 포트의 데이터 라인에는 포토커플러(photocouplers) 디자인이 제공됩니다. on-board photo coupler는 짧은 광 전송 경로를 사용하여 회로 요소간에 신호를 전송하고, 데이터 라인을 전기적으로 절연 상태로 유지합니다. 접지 루프, 공통 모드 전압 및 블록 전압 스파이크를 줄이고, 전기적 절연을 제공하며, 한 회로의 심각한 과전압 조건을 다른 회로에 영향을 미치지 않도록 보호 할 수 있습니다.

열악한 산업 환경에서 on-board ESD 보호 부품 (i 버전의 경우)은  잠재적인 손상을 일으키는 전하를 민감한 회로에서 우회하여 컴퓨터 및 장비를 갑작스럽고 순간 전류로부터 보호합니다.

시리얼 통신 카드는 바코드 리더, 시리얼 프린터, 지능형 센서, 계장 장비, 컴퓨터 및 RS-232 포트가 있는 모든 장치와 같은 지능형 장치와 함께 사용하도록 설계되었습니다.






  • •    산업 기계
  • •    빌딩 자동화
  • •    식당 가전
  • •    실험실 장비 및 연구
  • •    산업 통신
  •





  • •    VXC 시리즈용 Windows NT4 / 2000 드라이버.
  • •    32-bit Windows XP / 2003 / 2008 / 7 / 8 / 10 용 드라이버
  • •    64-bit Windows XP / 2003 / 2008 / 7 / 8 / 10 용 드라이버
  • •    Linux 용 드라이버





모델 VXC-114U VXC-114iAU VEX-114 VEX-114i
통신 포트
COM1 ~ COM4 RS-232 (TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI, GND)
UART 16C950 호환
전송 속도 50 ~ 115200 bps
데이터 비트 5, 6, 7, 8
정지 비트 1, 1.5, 2
Parity None, Even, Odd, Mark, Space
FIFO 내부 128 byte
절연 (Isolated) - 2500 VDC - 2500 VDC
ESD 보호 - +/- 4 kV - +/- 4 kV
일반
BUS 유형 Universal PCI, 3.3V 및 5V, 33 MHz,
32-bit, 플러그 앤 플레이 메커니즘
PCI Express x1, 플러그 앤 플레이
COM-Selector Yes (8-bit DIP 스위치)
연결부 DB-37 (Femal)
소비 전력 120 mA @ 5 V 880 mA @ 5 V 120 mA @ 5 V 880 mA @ 5 V
작동 온도 0 °C ~ +60 °C
보관 온도 -20 °C ~ +70 °C
습도 0 ~ 90 % RH, 비 응축
크기 (L x W x D) 142 mm x 84 mm x 22 mm 133mm x 93mm x 22mm 110 mm x 110 mm x 22 mm

PCI Express Bus
VEX-114 CR PCI Express, 4 개의 RS-232 포트가 있는 시리얼 통신 보드 (RoHS)
CA-4002 커넥터 1 개 포함
VEX-114/D2 CR PCI Express, 4 개의 RS-232 포트가 있는 시리얼 통신 보드 (RoHS)
CA-9-3715D 케이블 1 개 포함
VEX-114i CR PCI Express, 4 개의 절연 RS-232 포트가 있는 시리얼 통신 보드 (RoHS)
CA-4002 커넥터 1 개 포함
VEX-114i/D2 CR PCI Express, 4 개의 절연 RS-232 포트가 있는 시리얼 통신 보드 (RoHS)
CA-9-3715D 케이블 1 개 포함
Universal PCI Bus
VXC-114U CR 범용 PCI, 4 개의 RS-232 포트가 있는 시리얼 통신 보드 (RoHS)
CA-4002 커넥터 1 개 포함
VXC-114U/D2 CR 범용 PCI, 4 개의 RS-232 포트가 있는 시리얼 통신 보드 (RoHS)
CA-9-3715D 케이블 1 개 포함
VXC-114iAU CR 범용 PCI, 4 개의 절연 RS-232 포트가 있는 시리얼 통신 보드 (RoHS)
CA-4002 커넥터 1 개 포함
VXC-114iAU/D2 CR 범용 PCI, 4 개의 절연 RS-232 포트가 있는 시리얼 통신 보드 (RoHS)
CA-9-3715D 케이블 1 개 포함

CA-4002 플라스틱 덮개가 있는 37-핀 Male D-sub 커넥터.
CA-9-3705 DB-37 Male (D-sub)  to 4-Port DB-9 Male (D-sub) 케이블. 0.2M (90 °) <pin assignment>
CA-9-3715D DB-37 Male (D-sub) to 4-Port DB-9 Male (D-sub) 케이블. 1.5M (180 °) <pin assignment>
