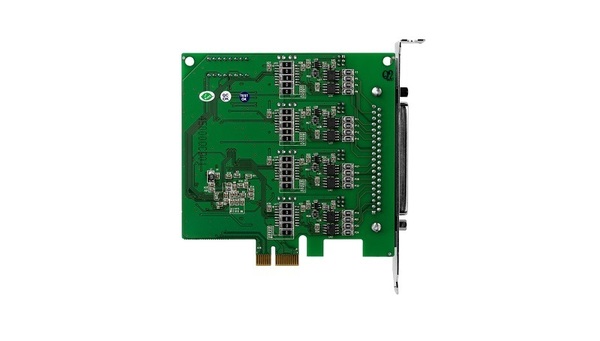

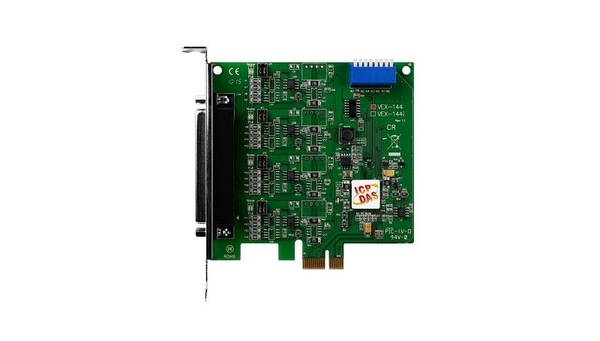

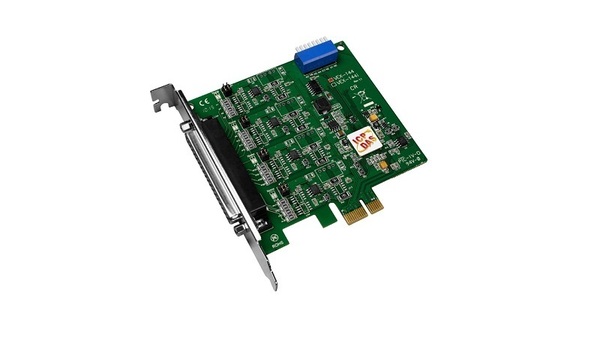

VEX-144

제품명
VEX-144
용도
Serial 보드 (PCI Express)
제조사
ICPDAS(대만)

VXC-144U / VXC-144iU / VEX-144 / VEX-144i
4 개의 RS-422 / 485 포트가있는 시리얼 통신 보드





Model: VXC-144iU/VXC-144U Model: VEX-144i/VEX-144





  • 4 개의 RS-232 포트 제공
  • 각 포트에 대한 128 바이트 하드웨어 FIFO
  • 내장 COM 선택기
  • Windows에서 각 COM 포트에 대한 128KB 소프트웨어 버퍼 (최대)
  • i 버전 용 +/- 4 kV ESD 보호
  • 짧은 카드 디자인
  • i 버전 용 2500 V DC 절연
  • 3.3 V / 5 V PCI 버스, VXC-114 용 플러그 앤 플레이 (i) U 지원
  • VEX-114를위한 PCI Express x1, 플러그 앤 플레이 지원 (i)





VXC-114 시리즈 카드는 4 개의 RS-232 직렬 포트를 제공합니다. 각 포트에 128 바이트 하드웨어 FIFO가 장착되어 최대 115200bps의 속도를 지원하며 전이중 통신을 지원합니다.

사용자는 DIP 스위치를 설정하여 COM 포트 번호를 수동으로 지정하거나 드라이버가 자동으로 사용 가능한 번호를 선택하도록 할 수 있습니다. 드라이버는 Windows에서 각 COM 포트에 대해 최대 128KB 소프트웨어 FIFO를 제공합니다. 대용량 파일 전송에는 실용적입니다.

i 버전 VXC 카드의 각 직렬 포트의 데이터 라인에는 포토 커플러 디자인이 제공됩니다. 온보드 포토 커플러는 짧은 광 전송 경로를 사용하여 회로 요소간에 신호를 전송하고 데이터 라인을 전기적으로 절연 상태로 유지합니다. 접지 루프, 공통 모드 전압 및 블록 전압 스파이크를 줄이고, 전기적 절연을 제공하고, 한 회로의 심각한 과전압 조건을 다른 회로에 영향을 미치지 않도록 보호 할 수 있습니다.

열악한 산업 환경에서 온보드 ESD 보호 부품 (i 버전 용)은 민감한 회로에서 손상 될 수있는 전하를 우회하여 컴퓨터 및 장비를 갑작스러운 순간 전류로부터 보호합니다.

직렬 통신 카드는 바코드 리더, 직렬 프린터, 지능형 센서, 계장 장비, 컴퓨터 및 RS-232 포트가있는 거의 모든 장치와 같은 지능형 장치와 함께 사용하도록 설계되었습니다.




  • 산업 기계
  • 빌딩 자동화
  • 식당 가전
  • 실험실 장비 및 연구
  • 산업 통신





  • VXC 시리즈 용 Windows NT4 / 2000 드라이버.
  • 32 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 드라이버
  • 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 드라이버
  • Linux 용 드라이버





모델 VXC-114U VXC-114iAU VEX-114 VEX-114i
통신 포트
COM1 ~ COM4 RS-232 (TxD, RxD, RTS, CTS, DTR, DSR, DCD, RI, GND)
UART 16C950 호환
전송 속도 50 ~ 115200bps
데이터 비트 5, 6, 7, 8
정지 비트 1, 1.5, 2
둥가 None, Even, Odd, Mark, Space
FIFO 내부 128 바이트
외딴 - 2500 V DC - 2500 V DC
ESD 보호 - +/- 4 kV - +/- 4 kV
일반
버스 유형 범용 PCI, 3.3V 및 5V, 33MHz,
32 비트, 플러그 앤 플레이 메커니즘
PCI Express x1, 플러그 앤 플레이
COM 선택기 예 (8 비트 DIP 스위치)
커넥터 DB-37 (여)
전력 소비 120 mA @ 5 V 880 mA @ 5 V 120 mA @ 5 V 880 mA @ 5 V
작동 온도 0 ° C ~ +60 ° C
보관 온도 -20 ° C ~ +70 ° C
습기 0 ~ 90 % RH, 비 응축
크기 (L x W x D) 142 mm x 84 mm x 22 mm 133mm x 93mm x 22mm 110 mm x 110 mm x 22 mm

PCI Express 버스
VEX-114 CR PCI Express, 4 개의 RS-232 포트가있는 직렬 통신 보드 (RoHS)
CA-4002 커넥터 1 개 포함
VEX-114 / D2 CR PCI Express, 4 개의 RS-232 포트가있는 직렬 통신 보드 (RoHS)
CA-9-3715D 케이블 1 개 포함
VEX-114i CR PCI Express, 4 개의 절연 RS-232 포트가있는 직렬 통신 보드 (RoHS)
CA-4002 커넥터 1 개 포함
VEX-114i / D2 CR PCI Express, 4 개의 절연 RS-232 포트가있는 직렬 통신 보드 (RoHS)
CA-9-3715D 케이블 1 개 포함
범용 PCI 버스
VXC-114U CR 범용 PCI, 4 개의 RS-232 포트가있는 직렬 통신 보드 (RoHS)
CA-4002 커넥터 1 개 포함
VXC-114U / D2 CR 범용 PCI, 4 개의 RS-232 포트가있는 직렬 통신 보드 (RoHS)
CA-9-3715D 케이블 1 개 포함
VXC-114iAU CR 범용 PCI, 4 개의 절연 RS-232 포트가있는 직렬 통신 보드 (RoHS)
CA-4002 커넥터 1 개 포함
VXC-114iAU / D2 CR 범용 PCI, 4 개의 절연 RS-232 포트가있는 직렬 통신 보드 (RoHS)
CA-9-3715D 케이블 1 개 포함

CA-4002 플라스틱 덮개가있는 37 핀 Male D-sub 커넥터.
CA-9-3705 DB-37 Male (D-sub) - 4-Port DB-9 Male (D-sub) 케이블. 0.2M (90 °) < 핀 지정 >
CA-9-3715D DB-37 Male (D-sub) - 4-Port DB-9 Male (D-sub) 케이블. 1.5M (180 °) < 핀 지정 >
