VXC-182iAU

제품명
VXC-182iAU
용도
Serial 보드 (Universal PCI)
제조사
ICPDAS(대만)

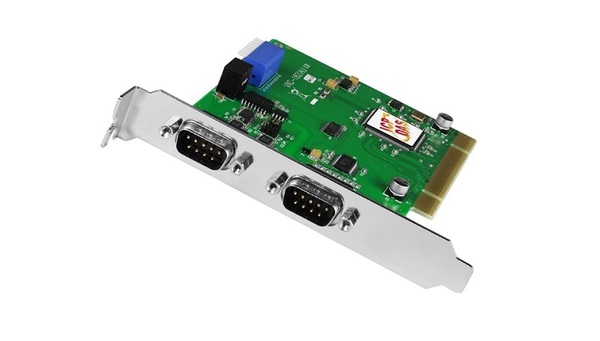

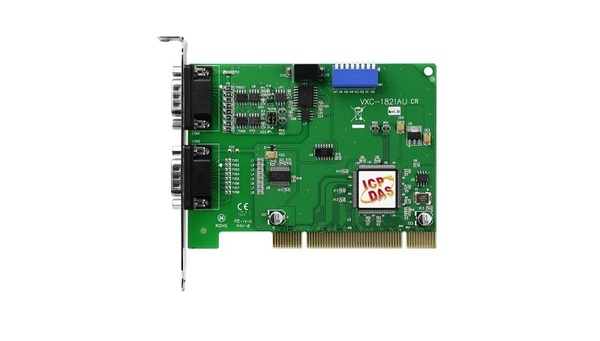

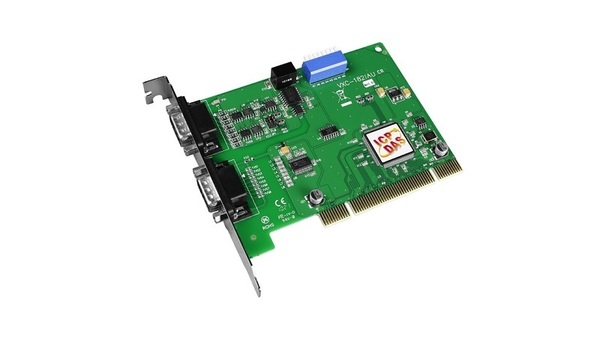

VXC-182iAU

1 개의 절연 된 RS-422 / 485 포트와 1 개의 RS-232 포트가있는 직렬 통신 보드







모델 : VXC-182iAU





  • 1 개의 절연 된 RS-422 / 485 포트와 1 개의 RS-232 포트 제공
  • 내장 COM 선택기
  • +/- 4 kV ESD 보호
  • Windows에서 각 COM 포트에 대한 128KB 소프트웨어 버퍼 (최대)
  • 셀프 튜너 내부

    [VXC-182iAU 전용]
  • 3.3 V / 5 V PCI 버스, 플러그 앤 플레이 지원
  • 각 포트에 대한 128 바이트 하드웨어 FIFO
  • 짧은 카드 디자인
  • 2500 VDC 절연 절연 RS-422 / 485 포트





VXC-182iAU 직렬 카드는 두 개의 통신 포트를 제공합니다. 하나는 RS-422 / 485이고 다른 하나는 RS-232 포트입니다. 하프 - 듀플렉스의 경우 RS-485 또는 전이중 통신의 경우 RS-422, 최대 115200bps의 속도를 지원하며 장거리 통신 링크를 통해 정보를 전송할 수 있습니다.

사용자는 DIP 스위치를 설정하여 COM 포트 번호를 수동으로 지정하거나 드라이버가 자동으로 사용 가능한 번호를 선택하게 할 수 있습니다. 드라이버는 Windows에서 각 COM 포트에 대해 최대 128KB 소프트웨어 FIFO를 제공합니다. 대용량 파일 전송에는 실용적입니다.

i 버전 VXC 카드의 각 직렬 포트의 데이터 라인에는 포토 커플러 디자인이 제공됩니다. 온보드 포토 커플러는 짧은 광 전송 경로를 사용하여 회로 요소간에 신호를 전송하고 데이터 라인을 전기적으로 절연 상태로 유지합니다. 접지 루프, 공통 모드 전압 및 블록 전압 스파이크를 줄이고, 전기적 절연을 제공하고, 한 회로의 심각한 과전압 조건을 다른 회로에 영향을 미치지 않도록 보호 할 수 있습니다.

열악한 산업 환경에서 온보드 ESD 보호 부품 (i 버전 용)은 민감한 회로에서 손상 될 수있는 전하를 우회하여 컴퓨터 및 장비를 갑작스러운 순간 전류로부터 보호합니다.

직렬 통신 카드는 바코드 리더, 직렬 프린터, 지능형 센서, 계장 장비, 컴퓨터 및 RS-232 포트가있는 거의 모든 장치와 같은 지능형 장치와 함께 사용하도록 설계되었습니다.




  • 산업 기계
  • 빌딩 자동화
  • 식당 가전
  • 실험실 장비 및 연구
  • 산업 통신





  • VXC 시리즈 용 Windows NT4 / 2000 드라이버.
  • 32 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 드라이버
  • 64 비트 Windows XP / 2003 / 2008 / 7 / 8 / 10 용 드라이버
  • Linux 용 드라이버





통신 포트
COM1 RS-422 / 485 RS-422와 RS-485는 동시에 사용할 수 없습니다.
RS-422 TxD +, TxD-, RxD-, RxD +, RTS +, RTS-, CTS +, CTS-, GND
RS-485 2 선식 데이터 +, 데이터 -, GND
바이어스 저항기 예, 1 KΩ
마디 256 (최대)
COM2 RS-232 RxD, TxD, CTS, RTS, DSR, DTR, DCD, RI, GND
UART 16C950 호환
전송 속도 50 - 115200bps
데이터 비트 5, 6, 7, 8
정지 비트 1, 1.5, 2
둥가 None, Even, Odd, Mark, Space
FIFO 내부 128 바이트
외딴 RS-422 / 485 포트 용 2500VDC
일반
버스 유형 범용 PCI, 3.3V 및 5V, 33MHz, 32 비트, 플러그 앤 플레이 메커니즘
COM 선택기 예 (8 비트 DIP 스위치)
커넥터 2 x DB9 (남성)
전력 소비 200 mA @ 5 V
작동 온도 0 ° C ~ +60 ° C
보관 온도 -20 ° C ~ +70 ° C
습기 0 ~ 90 % RH, 비 응축
크기 (L x W x D) 134mm x 90mm x 22mm

VXC-182iAU CR 범용 PCI 버스, 1 개의 절연 RS-422 / 485 포트 및 1 개의 RS-232 포트가있는 직렬 통신 보드 (RoHS)

DN-09-2F DIN 레일 장착 및 2 개의 9 핀 수형 헤더가있는 I / O 커넥터 블록. CA-0910F x 2 (9- 핀 암 - 암 D-sub 케이블 1M) 포함.
CA-0910F 9- 핀 암 - 암 D- 서브 케이블 1 M
CA-090910 RS-422 커넥터 용 9 핀 Female D-sub 케이블, 1M
CA-PC09F 플라스틱 덮개가있는 9 핀 Female D-sub 커넥터
CA-0915 9 핀 수 - 암 D- 서브 케이블, 1.5M
