PEX-CAN200i-T

제품명
PEX-CAN200i-T
용도
CANopen Master 시리즈
제조사
ICPDAS(대만)

PEX-CAN200i-D
PEX-CAN200i-T

PCI Express CAN 통신 카드





PEX-CAN200i-D
PEX-CAN200i-T

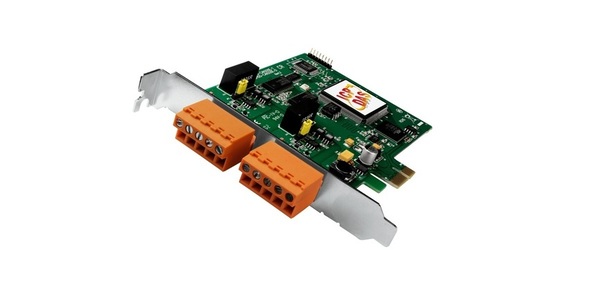

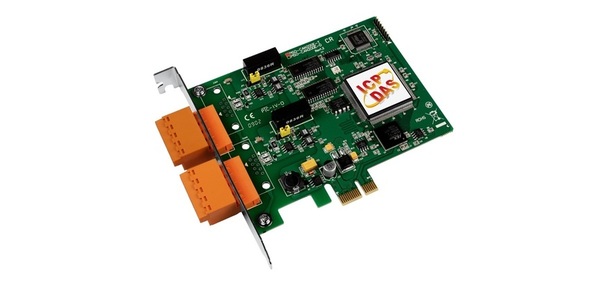

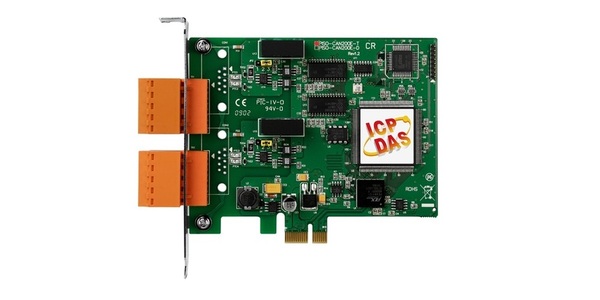

PEX-CAN200i는 고속 PCI 버스를 사용하는 능동형 CAN 보드의 경제적 인 솔루션을 나타냅니다. 이 제품은 5 핀 나사 고정 터미널 커넥터 또는 9 핀 D 서브 커넥터가있는 2 개의 독립적 인 CAN 버스 통신 포트를 가지고 있으며 광범위한 CAN 어플리케이션을 커버 할 수 있습니다. 게다가, PEX-CAN200i는 새로운 CAN 컨트롤러 인 Phillips SJA1000T와 트랜시버 82C250을 사용합니다. 버스 조정, 자동 보정 및 재전송 기능을 갖춘 오류 감지 기능을 제공합니다.





  • CAN 버스 통신 애플리케이션
  • DeviceNet, CANopen, CAN J1939, SDS (시스템 와이드 네트워크) 프로토콜 어플리케이션
  • 제어 시스템
  • 빌딩 자동화
  • 공장 자동화
  • 분산 데이터 수집





  • PCI Express 인터페이스
  • CAN 2.0 A 및 B 호환 가능
  • ISO 11898-2 표준과 완벽하게 호환됩니다.
  • CAN을 10K에서 1Mbps까지 지원할 수 있습니다.
  • CAN 버스에서 2500 Vrms 사진 커플 절연
  • 33MHz, 32 비트, X1 PCI Express 버스 (PCI-Express x1, x4, x8 또는 x16 슬롯에 연결할 수 있음)
  • 120 ohm 종단 저항을 선택하는 빌드 인 점퍼
  • 3KV 갈바닉 절연
  • 독립적 인 2 개의 CAN 채널
  • CAN 컨트롤러에 직접 메모리 맵핑
  • VB, VC ++, Delphi, BC ++ 데모 제공









RTX 시스템을 적용하기 위해 사용자를 만족시키기 위해 ICPDAS는 PISO-CAN 시리즈 CAN 카드 용 RTX 드라이버를 제공합니다. 사용자가 시간이 중요한 시스템에서 CAN 통신 인터페이스를 결합하려는 경우 PISO-CAN 시리즈 CAN 카드의 RTX 드라이버를 사용하여 쉽고 빠르게이 작업을 수행 할 수 있습니다. 또한 RTX 드라이버의 API 이름과 매개 변수는 Windows 드라이버와 동일합니다. 이전에 Windows 드라이버를 사용했다면 RTX 드라이버의 API 사용 방법을 배우기 위해 더 많은 노력을 기울일 필요가 없습니다. RTX 드라이버는 PISO-CAN 시리즈 CAN 카드의 부가 가치를 높여 주며 사용자가 고도의 실시간 시스템을 사용할 수 있도록합니다. PISO-CAN 시리즈 CAN 카드는 가격 성능이 뛰어나고 실시간 성이 높기 때문에보다 광범위하고 다양한 CAN 어플리케이션에 적용될 것입니다.

특징:

  1. RTX 드라이버의 API 이름과 매개 변수는 Windows 드라이버의 API와 동일합니다. 이전에 PISO-CAN 시리즈 CAN 카드를 사용해 본 사용자는 새로운 사용법을 배울 필요가 없습니다.
  2. PISO-CAN 시리즈 CAN 카드가 독립적 인 IRQ를 얻을 수 있다면 인터럽트 기능을 지원합니다
  3. 직접 I / O 제어 및 고도의 실시간 기능
  4. Windows2000 SP4 및 Windows XP SP2 OS 지원
  5. RTX 버전 8.1 및 2011 지원

실시간 테스트 :

  • 플랫폼 : Windows XP SP2 + PEX-CAN200i
  • 장치 : MiniOS7이있는 I-7186EXD-CAN (싱글 태스킹 운영 체제)
  • 10000 개의 CAN 2.0B 8 바이트 메시지를 송수신하십시오. 이 절차를 10 번 반복하십시오.





SocketCAN은 Linux 운영 체제를 기반으로하며 네트워크 스택 및 하드웨어 드라이버의 구현 인터페이스를 포함합니다. 하드웨어 제조업체는 SocketCAN 용 하드웨어 드라이버를 프로그래밍하고 네트워크 스택은 사용자에게 표준 BSD 소켓 API를 제공합니다. 따라서 사용자의 관점에서 SocketCAN 네트워크 스택을 통해 다른 하드웨어 인터페이스의 다양한 API에 익숙하지 않아도 쉽고 빠르게 응용 프로그램을 프로그래밍 할 수 있습니다.

우리는 여러 종류의 CAN 인터페이스 카드를위한 SocketCAN 드라이버를 제공했습니다. 사용자는이 카드를 사용하여 Linux 플랫폼에서 SocketCAN 기반 응용 프로그램을 구현할 수 있습니다. 또한 x86 하드웨어 플랫폼에서 CANopen / DeviceNet 마스터의 정적 라이브러리를 지원합니다. 사용자가 CANopen / DeviceNet 슬레이브와보다 쉽게 ​​통신 할 수 있습니다.

특징:

  • Linux 커널 버전 2.6.31 ~ 3.2.20 지원 (x86 하드웨어 플랫폼 전용)
  • CANopen / DeviceNet 마스터 정적 라이브러리 제공
  • SocketCAN 패키지의 표준 인터페이스. 사용자는 확장 된 BSD 소켓 API를 사용할 수 있습니다. 소켓 프로그램을 빌드 할 때 CAN 어플리케이션을 프로그래밍 할 수 있습니다.
  • 가상 CAN 인터페이스를 지원합니다. 사용자는 여러 개의 가상 CAN 포트를 하나의 물리적 CAN 포트로 매핑 할 수 있습니다. 각 가상 CAN 포트에는 자체 소켓이 있습니다. 이 소켓을 통해 사용자는 멀티 스레드 응용 프로그램을보다 쉽게 ​​구축 할 수 있습니다.
  • RAW 소켓, CANopen 마스터 및 DeviceNet 마스터 데모 제공
  • 경제적 인 애플리케이션을위한 우수한 가격 대비 성능

노트 :

하드웨어 플랫폼 : Intel (R) Core (TM) 2 CPU 6320 @ 1.86GHz, DDR2 667MHz 1.5GB
소프트웨어 플랫폼 : Kernel-2.6.32, Distro- Debian GNU / Linux 5.0





  • CAN 카드가있는 CAN 시스템 모니터 도구가 될 수 있습니다.
  • CAN 시스템을 테스트하는 좋은 도구입니다.
  • CAN 메시지를 보내고받습니다.
  • 사이 클릭 전송 기능 제공
  • 필터링 된 ID 및 타임 스탬프를 사용하여 CAN 메시지 기록
  • 지원 : Win98 / Me / 2000 / XP-32bit / 7-32bit / 7-64bit (Win 7 Ultimate-64bit 제외)





















PISO-CAN200 / 400을보다 쉽게 ​​사용하기 위해 PISOCANX ActiveX 구성 요소 (OCX)를 제공합니다.
그것은 다른 프로그램 개발 플랫폼에서 PISO-CAN200 / 400 응용 프로그램을 개발하는 데 유용한 요소이며 사용자가 개발 기간을 단축하는 데 도움이됩니다.
특히, 사용자는 ActiveX 기술을 지원하는 SCADA 소프트웨어에서이를 사용할 수 있습니다. SCADA 소프트웨어를 사용하여 CAN 장치를 제어하거나 모니터링 할 수 있습니다. 사용자가 PISOCANX를 얻으려면 PISO-CAN200 / 400 드라이버를 1.16 버전 이상으로 설치 한 후 PISOCANX를 설치해야합니다.




나는 N 우리는 목적을 위해 LabVIEW를 7 / 7.1 툴킷을 제공하고, NI LabVIEW로 CAN 네트워크하는 PISO-CAN200 / 400을 적용하기 위해서는. PISO-CAN200 / 400을 사용하여 NI LabVIEW 환경에서 CAN 관련 어플리케이션을 개발하는 데 유용한 도구입니다. 사용하기 쉽고 사용자가 프로그램 개발주기를 빠르게 줄일 수 있습니다. 사용자가 CAN 네트워크로 LabVIEW 산업용 어플리케이션을 개발하고자한다면, LabVIEW CAN 드라이버가 매우 유용합니다.

CAN LabVIEW 툴의 특징 :

  • 지원 확장 중재 ID
  • 디버그 수신 모드 지원
  • 출력의 시작 바이트
  • LabVIEW 7 / 7.1 지원
  • 선택할 범위 조정 범위
  • 독일어와 영어의 두 언어
  • 선택 가능한 데이터 속도 (보오) : 10K, 20K, 50K, 125K, 250K, 500K, 800K, 1M 및 사용자 정의





사용자를 위해 PISO-CAN200 / 400 네트워크를 사용하기 쉽도록. 우리는 목적을 위해 DASYLab 버전 8.0 툴킷을 제공합니다. PISO-CAN200 / 400을 사용하여 DASYLab 환경에서 CAN 관련 응용 프로그램을 개발하는 데 유용한 도구입니다. 사용자가 프로그램 개발주기를 빠르게 줄일 수 있습니다. 사용자가 CAN 네트워크로 DASYLab 산업용 어플리케이션을 개발하고자한다면, DASYLab CAN 드라이버가 매우 유용합니다.

CAN DASYLab 공구 특징 :

  • 지원 확장 중재 ID
  • 최대 64 개의 CAN 포트 지원
  • 출력의 시작 바이트
  • 선택할 범위 조정 범위
  • 50 ~ 5000 Hz의 샘플 속도
  • 독일어와 영어의 두 언어
  • 선택 가능한 데이터 속도 (보오) : 10K, 20K, 50K, 125K, 250K, 500K, 800K, 1M 및 사용자 정의





CANopen 프로토콜을 PISO-CAN200 / 400에 쉽게 적용하기 위해 CANopen 라이브러리와 CANopen 진단 응용 도구 인 CANopen 응용 프로그램 도구 두 가지를 제공합니다. 사용자가 CANopen 프로토콜을 사용하여 산업용 애플리케이션을 개발하고자한다면 CANopen 라이브러리는 CANopen 프로토콜의 기능을 갖춘 CANopen 장치로 PISO-CAN200 / 400에 적용 할 때 매우 유용합니다. 또한 CAN 네트워크에서 CANopen 메시지의 모니터 및 진단을 고려하면 CANopen 진단 애플리케이션 도구를 사용하여 이러한 목적을 달성 할 수 있습니다.

CANopen 애플리케이션 도구의 특징 :

  • DS301 버전 4.02 따라하기
  • CANopen 슬레이브 디바이스 자동 감지
  • IO 모니터
  • 동적 PDO
  • NMT 마스터
  • 보호 및 하트 비트 프로토콜 및 SYNC 메시지를 지원합니다.
  • 선택 가능한 데이터 속도 (보오) : 10K, 20K, 50K, 125K, 250K, 500K, 800K, 1M

더 자세한 정보 ‥





DeviceNet은 간단한 산업 장치 (센서, 액추에이터)와 상위 수준 장치 (컨트롤러) 간의 연결을 제공하는 저수준 네트워크입니다. 그것은 조직적이고 필요한 경우 결정 론적 방식으로 노드간에 직접 피어 - 투 - 피어 데이터 교환을 허용합니다. 우리는 사용자가 PISO-CAN200 / 400으로 특정 DeviceNet 응용 프로그램을 개발할 수 있도록 DeviceNet 라이브러리를 제공합니다. 또한 CAN 네트워크를 통해 DeviceNet 메시지를 모니터링하고 진단하는 DeviceNet 진단 응용 프로그램 도구도 제공합니다.

DevcieNet 애플리케이션 도구 기능

  • DeviceNet 슬레이브 장치 자동 감지
  • IO 모니터
  • 메시지 모니터 및 진단
  • UCMM 가능 장치 지원
  • 사전 정의 된 마스터 / 슬레이브 연결 세트 지원
  • 선택 가능한 데이터 속도 (보오) : 125K, 250K, 500K

DevcieNet 마스터 X 서버 기능


더 많은 정보‥‥





배포판의 리눅스 커널 버전
리눅스 커널 배포판
2.6.37
데비안 GUN / Linux
4.0
페도라 코어
2/3/4/5/6/7/8
맨드레이크 (맨드리바)
10.0 / 10.1 / 10.2
Red Hat Enterprise
4/5
우분투
7.04
수세
9.1 / 9.2 / 9.3 / 10.0





테스트 개발 :
OS : Windows XP SP 3
CPU : Intel Core 2 Duo 2.00 GHz
RAM : 512 MB

전송 속도 (bps)
CAN 2.0 A
CAN 2.0 B
초당 프레임.
초당 프레임.
1000 k
7493
6387
800 k
6185
5249
500 k
4088
3463
250 k
2134
1808
125 k
1096
924
50 k
438
370
20 k
175
148
10 k
88
74





기술

CAN 버스 전력계
CAN 버스 전력계 (PM-213x-CAN)를위한 소프트웨어 솔루션입니다. CAN 버스를 통해 분산 전원 정보를 수집하는 것이 편리합니다. [더...]

CAN OPC 서버
이것은 LabVIEW, iFix, DASYLab 등과 같은 모든 SCADA를위한 OPC 서버입니다. OPC 서버를 사용하여 사용자는 유명한 SCADA를 통해 모든 CAN 장치를 제어 할 수 있습니다. [더...]

VxCAN 드라이버
VxCAN 드라이버는 모든 CAN 컨버터와 CAN 마스터 제품을위한 가상 CAN 드라이버입니다. 다른 제품을 사용하더라도 사용자는 동일한 API를 사용하여 모든 CAN 애플리케이션을 개발할 수 있습니다. [더...]

VxCAN 유틸리티
진단 및 테스트 소프트웨어 툴인 VxCAN 유틸리티는 ICP DAS의 모든 CAN 제품의 성능을 발휘하도록 설계되었습니다. 설치된 제품의 물리적 CAN 인터페이스와 일치하도록 가상 CAN 포트를 생성하는 가상 CAN 기술을 기반으로합니다. [더...]

InduSoft 드라이버
IndoSoft는 유명하고 고성능 인 SCADA 중 하나입니다. 요즘, 모든 대응 컨버터 또는 마스터 시리즈 제품에 대해 CAN, CANopen 및 DeviceNet 드라이버를 지원합니다. [더...]

CANcheck
이것은 사용자의 CAN 장치를 진단하고 테스트하기위한 소프트웨어입니다. 그래픽 인터페이스는 기성품이며 조작하기 쉽습니다. [더...]

CAN 테스트 툴
CAN 테스트 툴은 사용자가 간단한 단계를 거쳐 CAN 시리즈의 ICP DAS의 CAN 통신을 테스트 할 수 있도록 도와줍니다. 이 도구는 VxCAN 드라이버를 기반으로하며 ICP DAS의 모든 CAN 제품 대부분을 지원합니다 [more ...]





모델명
PEX-CAN200i-D
PEX-CAN200i-T
버스 인터페이스
유형
33 MHz, 32 비트, X1 PCI Express 버스
CAN 인터페이스
제어 장치
NXP SJA1000T (16 MHz 클록 포함)
송수신기
NXP 82C250
채널 번호
2
커넥터
9 핀 수컷 D-Sub
5 핀 나사 고정 터미널 블록
전송 속도 (bps)
10k, 20k, 50k, 125k, 250k, 500k, 800k, 1M (사용자가 정의한 전송 속도 허용)
격리
DC- DC 는 3000 V DC , 사진 - 커플은 2500 Vrms
종단 저항기
120 Ω 종단 저항기 용 점퍼
전력 소비
100 mA @ 12 V, 100 mA @ 3.3 V
소프트웨어
운전사
Windows XP / 7 / 8 / 10 (32 비트 / 64 비트 OS), Linux 2.6.x ~ 4.8.0, LabView, DASYLab, InduSoft
도서관
VB 6.0, VC ++ 6.0, BCB 6.0, Delphi 4.0, C # .Net, VB.Net
기구
치수
120mm x 22mm x 85mm (가로 x 세로 x 높이)
환경
작동 온도.
0 ~ 60 ℃
보관 온도
-20 ~ 70 ℃
습기
5 ~ 85 % RH, 비 응축





PEX-CAN200i-D CR 2 포트 절연 보호 CAN 통신 보드 (9 핀 D 서브 커넥터 포함) (RoHS)
PEX-CAN200i-T CR 2 포트 절연 보호 CAN 통신 보드 (5 핀 나사 고정 터미널 커넥터 포함) (RoHS)





CNT-CAN CAN 버스 커넥터
CA-0910-C 9 핀 암 D-sub 및 3 선 CAN 버스 케이블 (1M)
SG-770 7/14 채널 서지 보호기
4PCD-002 EMI 페라이트 스플릿 / 스냅 온 코어
M12A-5P-IP68 현장 설치 A 코드 5 핀 암컷
