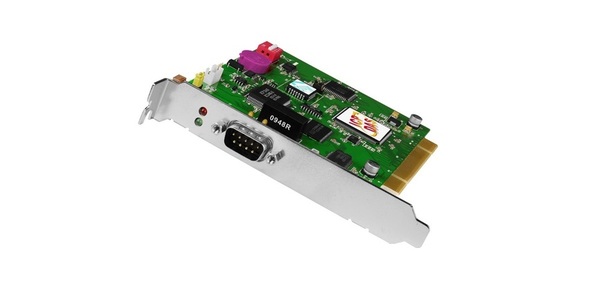

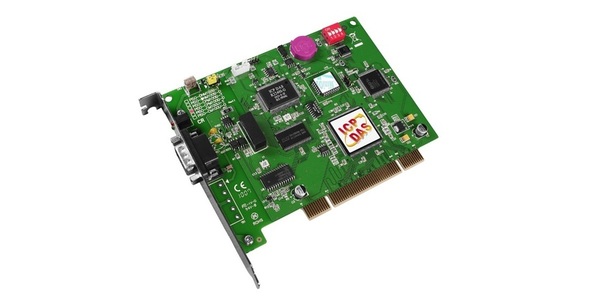

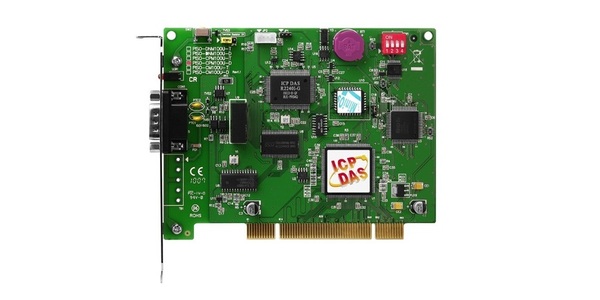

PISO-CPM100U-D / T
1 포트 지능형 CANopen 마스터 범용 PCI 보드
PISO-CPM100-D | PISO-CPM100-T |
PISO-CPM100U-D |
PISO-CPM100U-T |
PISO-CPM100은 하나의 CAN 채널로 CANopen 마스터 디바이스의 매우 강력하고 경제적 인 솔루션을 제공합니다. NXP SJA1000T 및 82C250을 사용하여 버스 조정, 자동 보정 및 재전송 기능을 통한 오류 감지를 제공하는 CAN 컨트롤러 및 트랜시버입니다. 실시간 OS (MiniOS7)를 갖춘 16 비트 온보드 마이크로 컨트롤러는 실시간 메시지 송수신, 필터링, 사전 처리 및 CAN 메시지 저장과 같은 많은 기능을 제공합니다. 강력한 마이크로 컨트롤러의 영향으로, 이 카드는 PCI 버스 부하가 높은 시스템에서도 데이터를 잃지 않고 하나의 CAN 컨트롤러 관리자 용으로 만들 수 있습니다. 따라서 CANopen 핵심 프로세스를 구현할 수 있습니다.PISO-CPM100의 CANopen 펌웨어로 직접 연결할 수 있습니다. 또한 사용자는 호스트 컴퓨터에서 CANopen 라이브러리를 사용하여 CANopen 응용 프로그램을 개발할 수 있습니다. PISO-CPM100이 활성화되면 사용자의 어플리케이션과 CANopen 펌웨어 간의 데이터 교환은 PISO-CPM100의 메모리 매핑 방법을 통해 수행됩니다.
CANopen 모션 컨트롤 내장 튜브 벤더 (영어) |
목 | 기술 |
InduSoft 드라이버 |
IndoSoft는 유명하고 고성능 인 SCADA 중 하나입니다. 요즘, 모든 대응 컨버터 또는 마스터 시리즈 제품에 대해 CAN, CANopen 및 DeviceNet 드라이버를 지원합니다. [더...] |
PISO-CPM100U는 이제 모션 제어 라이브러리를 제공합니다. 이 라이브러리는 CANopen 표준 CiA 402를 따릅니다.이 라이브러리는 Windows 운영 체제에서 사용할 수 있습니다. CiA 402는 표준 CANopen 애플리케이션 프로파일 중 하나이며, 특히 모션 제어 시스템 용으로 설계되었습니다. 이 통신 프로토콜은 CANopen 모터를 쉽게 관리 할 수있을뿐 아니라 컨트롤러와 모터 간의 와이어 연결을 줄이고 신속한 문제 해결 기능을 제공합니다. PISO-CPM100U 및 CANopen 모션 라이브러리를 사용하면 복잡하고 난해한 CANopen 프로토콜에 대한 지식 없이도 위치 제어, 속도 제어, 토크 제어 및 동기 동작과 같은 다양한 모션 제어 기능을 수행 할 수 있습니다. CANopen 모션 라이브러리는 많은 CANopen 모터를 연결하여 하나의 호스트에 의한 다축 모션 제어가 도달 할 수있게합니다. 모터를 제어하는 동안 PISO-CPM100U 라이브러리의 API를 사용하여 CiA 401을 동시에 따르는 CANopen 원격 I / O 모듈에 액세스 할 수 있습니다. 따라서 모션 컨트롤 어플리케이션을 구축하는 것이 더 쉽고 편리합니다.
특색:
하드웨어 비교
테스트 환경 :
시험 결과:
|
||||||||||||||||||||||||||||||||||||||||||||
모델명
|
PISO-CPM100-D
|
PISO-CPM100-T
|
PISO-CPM100U-D
|
PISO-CPM100U-T
|
하드웨어
|
||||
CPU
|
80186, 80 MHz 또는 호환 가능
|
|||
SRAM / 플래시 / EEPROM
|
512KB / 512KB / 2KB
|
|||
버스 인터페이스
|
||||
유형
|
PCI 버스, 5V, 33MHz, 32 비트, 플러그 앤 플레이.
|
범용 PCI는 5V 및 3.3V PCI 버스를 모두 지원합니다.
|
||
게시판 번호
|
DIP 스위치 사용
|
|||
CAN 인터페이스
|
||||
제어 장치
|
NXP SJA1000T (16 MHz 클록 포함)
|
NXP SJA1000T (16 MHz 클록 포함)
마이크로 프로세서 내부, 80186 80 MHz |
||
송수신기
|
NXP 82C250
|
|||
채널 번호
|
1
|
|||
커넥터
|
9 핀 수 D-Sub (CAN_L, CAN_SHLD, CAN_H, 타사 N / A)
|
5 핀 나사 고정 터미널 블록 (CAN_L, CAN_SHLD, CAN_H, 기타 N / A)
|
9 핀 수 D-Sub (CAN_L, CAN_SHLD, CAN_H, 타사 N / A)
|
5 핀 나사 고정 터미널 블록 (CAN_L, CAN_SHLD, CAN_H, 기타 N / A)
|
전송 속도 (bps)
|
10 k, 20 k, 50 k, 125 k, 250 k, 500 k, 800 k, 1 M
|
|||
전송 거리 (m)
|
전송 속도에 따라 다름 (예 : 50kbps에서 최대 1000m)
|
|||
격리
|
DC- DC 는 1000 V DC , 사진 - 커플은 2500 Vrms
|
DC- DC 는 3000 V DC , 사진 - 커플은 2500 Vrms
|
||
종단 저항기
|
120 Ω 종단 저항기 용 점퍼
|
|||
사양
|
ISO-11898-2, CAN 2.0A 및 CAN 2.0B
|
|||
실험 계획안
|
CANopen CiA 301 v4.02
|
|||
LED
|
||||
둥근 LED
|
녹색 LED, 빨간색 LED
|
|||
소프트웨어
|
||||
운전사
|
Windows XP / 7 / 8 / 10 (32 비트 / 64 비트 OS) | |||
도서관
|
VB 6.0, VC ++ 6.0, BCB 6.0
|
|||
힘
|
||||
전원 공급 장치
|
무제한 +10 ~ +30 V DC
|
-
|
||
전력 소비
|
300 mA @ 5 V
|
|||
기구
|
||||
치수
|
127mm x 22mm x 121mm (가로 x 세로 x 높이)
|
138mm x 22mm x 127mm (가로 x 세로 x 높이)
|
||
환경
|
||||
작동 온도.
|
0 ~ 60 ℃
|
|||
보관 온도
|
-20 ~ 80 ℃
|
|||
습기
|
0 ~ 95 % RH, 비 응축
|
PISO-CPM100-D
|
CANopen 펌웨어 내장 및 D-sub 9 핀 커넥터가있는 독립형 인텔리전스 CAN 통신 포트 1 개
|
PISO-CPM100-T
|
CANopen 펌웨어 내장 및 5 핀 나사 고정 터미널 커넥터가있는 독립형 인텔리전스 CAN 통신 포트 1 개
|
PISO-CPM100U-D
|
1 포트 D-Sub 9 핀 수 커넥터가있는 지능형 CANopen Master 범용 PCI 보드
|
PISO-CPM100U-T
|
1 포트 지능형 CANopen Master 5 핀 나사 고정 터미널 커넥터가있는 범용 PCI 보드
|
CNT-CAN |
CAN 버스 커넥터
|
CA-0910-C |
9 핀 암 D-sub 및 3 선 CAN 버스 케이블 (1M)
|
SG-770 |
7/14 채널 서지 보호기
|
4PCD-002 |
EMI 페라이트 스플릿 / 스냅 온 코어
|
M12A-5P-IP68 |
현장 설치 A 코드 5 핀 암컷
|
