I-7005 / M-7005

제품명
I-7005 / M-7005
용도
아날로그 입력
특성
8-채널 Thermistor 입력 & 6-채널 디지털 출력
제조사
ICPDAS(대만)

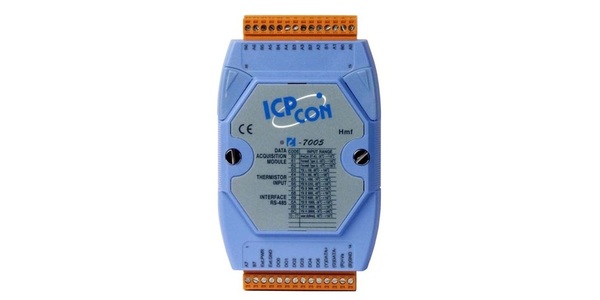

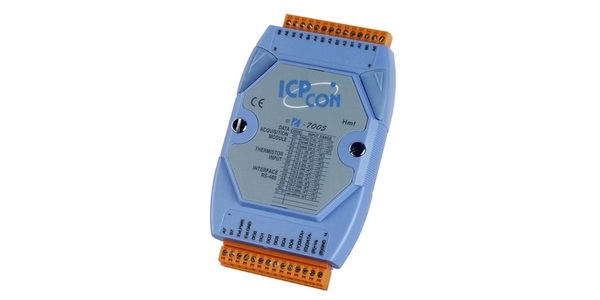

I-7005/M-7005
8-채널 서미스터(Thermistor) 입력 & 6-채널 디지털 출력 모듈










  • 서미스터 입력 채널 8개
  • 오픈 와이어 감지
  • 사용자 정의 서미스터(Thermistor) 유형
  • 개별 채널 구성
  • 서미스터 입력 채널에 120 VDC 과전압 보호
  • 알람 출력을 위한 디지털 출력 채널 6 개
  • 4kV ESD 및 EFT 보호
  • 3000 VDC 모듈 내부 절연
  • 듀얼 워치 독
  • 넓은 작동 온도 범위 : -25 ~ + 75 °C





I-7005 모듈은 서미스터(Thermistor)를 사용하여 온도를 측정하는데 사용됩니다.
사용자 정의 서미스터 유형에 대한 지원을 포함하여 광범위한 서미스터를 지원합니다. 필요한 경우 Steinhart 계수를 지정하여 추가 할 수 있으며 개별 채널 구성을 할 수 있습니다.
즉, 8 개의 입력 채널 각각을 다른 종류의 서미스터로 개별적으로 구성 할 수 있습니다.
또한 I-7005는 알람 출력에 사용할 수 있는 6 개의 디지털 출력 채널을 제공합니다.
3000 VDC 내부 모듈 절연 및 120 VDC 과전압 보호 기능을 통해 모듈이 더 높은 신뢰성으로 작동합니다.
M-7005는 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원하며 모든 하드웨어 사양은 I-7005와 동일합니다.





▪  빌딩 자동화
▪  공장 자동화
▪  기계 자동화
▪  원격 유지 보수
▪  원격 진단
▪  시험 장비





모델 I-7005 M-7005
서미스터(Thermistor) 입력
채널 8
배선 2 선식
센서 유형 Precon ST-A3, Fenwell U, YSI L100, YSI L300, YSI L1000, YSI B2252, YSI B3000, YSI B5000, YSI B6000, YSI B10000, YSI H10000, YSI H30000, 사용자 정의
해상도 16 비트
정확도 FSR의 ± 0.1 %
샘플링 속도 8 Hz (전체)
개별 채널 구성  YES
과전압 보호 120 VDC
오픈 와이어 감지  YES
저항 측정 최대 200 kΩ.
디지털 출력
채널 6
유형 Open Collector
Sink/Source (NPN / PNP)  Sink
부하 전압 +3.5 ~ +50 VDC
최대 부하 전류 650 mA/채널
과전압 보호 60 VDC
과부하 보호 1.4A (단락 회로 보호 기능 포함)
파워 온 값 (Power-on Value)  YES
안전 값 (Safe Value)  YES





모델 I-7005 M-7005
통신
인터페이스 RS-485
바이어스 저항기 No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.)
 Format (N, 8, 1) (N, 8, 1) (E, 8, 1) (N, 8, 1)
전송 속도 1200 ~ 115200 bps
프로토콜 DCON Modbus RTU, DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시기 1 개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3000 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 4kV 접점
EFT (IEC 61000-4-4) 전력선 용 ± 4kV
Surge (IEC 61000-4-5) 전력선 용 ± 0.5 kV
 전원
역 극성 보호  YES
입력 범위 +10 ~ +30 VDC
소비 전력 1.3 W
기구
치수 (L x W x H) 123mm x 72mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축





 I-7005 CR  8-채널 서미스터 입력 및 6 채널 디지털 출력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover)
 I-7005-G CR  8-채널 서미스터 입력 및 6 채널 디지털 출력 모듈 (RoHS) with DCON 프로토콜 (Gray Cover)
 M-7005-G CR  8-채널 서미스터 입력 및 6 채널 디지털 출력 모듈 (RoHS) with DCON 및 Modbus 프로토콜 (Gray Cover)







 tM-7520U CR  RS-232 to RS-485 변환기 (RoHS)
 tM-7561 CR  USB to RS-485 converter (RoHS)
 tM-SG4 CR  RS-485 Pull-high/Pull-low 및 종단 저항 모듈 (RoHS)
 I-7514U CR  4 채널 RS-485 허브 (RoHS)
 SG-770 CR  7-채널 differential(차동) 또는 14-채널 single-ended(단일 종단) 서지 보호기 (RoHS)
 SG-3000 시리즈  Thermocoulpe(열전쌍), RTD, DC 전압, DC 전류 및 전원 입력 변압기 용 신호 컨디셔닝 모듈
관련 상품
  • ▪ 소개 ▪

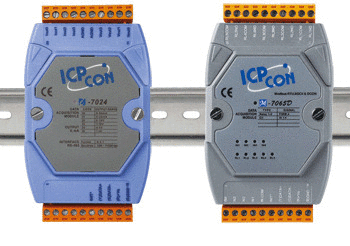

    ▪ 소개 ▪ RS-485 원격 I/O 모듈
