I-7011/I-7011D/I-7011P/I-7011PD
M-7011/M-7011D
1-채널 열전대 (Thermocouple) 입력 모듈
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 시험 장비
모델명 | I-7011 | I-7011P | M-7011 | |
I-7011D | I-7011PD | M-7011D | ||
아날로그 입력 | ||||
채널 | 1 | |||
배선 | Differential | |||
센서 유형 | 열전대 | J, K, T, E, R, S, B, N, C | J, K, T, E, R, S, B, N, C, L, M | J, K, T, E, R, S, B, N, C |
전압 | ± 15 mV, ± 50 mV, ± 100 mV, ± 500 mV, ± 1 V, ± 2.5 V | |||
전류 | ± 20 mA (옵션 인 외부 125 Ω 저항 필요) | |||
해상도 | 16-bit | |||
정확도 | FSR 0.1 % | |||
샘플링 속도 | 10 Hz (전체) | |||
입력 임피던스 | > 400 kΩ | |||
공통 전압 보호 | ± 5 VDC | |||
개별 채널 구성 | - | |||
과전압 보호 | ± 5 VDC | |||
열림 감지 (열전대 전용) | YES | |||
온도 출력 일관성 | - | |||
현장에서의 안정된 온도 출력 | - | |||
디지털 입력 | ||||
채널 | 1 | |||
접점 | Dry | |||
Sink/Source (NPN/PNP) | Source | |||
ON 전압 레벨 | Close to GND | |||
OFF 전압 레벨 | Open | |||
카운터 | YES | |||
입력 임피던스 | 3 kΩ | |||
과전압 보호 | ± 30 VDC | |||
디지털 출력 | ||||
채널 | 2 | |||
유형 | Open Collector | |||
Sink/Source (NPN / PNP) | Sink | |||
부하 전압 | +3.5 ~ +30 VDC | |||
최대 부하 전류 | 30 mA/채널 | |||
파워 온 값 (Power-on Value) | YES | |||
안전 값 (Safe Value) | YES |
모델명 | I-7011 | I-7011P | M-7011 |
I-7011D | I-7011PD | M-7011D | |
통신 | |||
인터페이스 | RS-485 | ||
바이어스 저항기 | NO (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.) | ||
Format | N, 8, 1 | ||
전송 속도 | 1200 ~ 115200 bps | ||
프로토콜 | DCON | Modbus RTU, DCON | |
듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | ||
LED 표시기/디스플레이 | |||
시스템 LED 표시기 | YES, 전원/통신 표시기 1 개 | ||
I/O LED 표시기 | - | ||
7-분절 LED 디스플레이 | - | ||
YES | |||
절연 (Isolation) | |||
모듈 내 절연, 필드-to-로직 | 3000 VDC | ||
EMS 보호 | |||
ESD (IEC 61000-4-2) | 각 단자 별 ± 2 kV 접점 | ||
EFT (IEC 61000-4-4) | 전력선 용 ± 4 kV | ||
Surge (IEC 61000-4-5) | 전력선 용 ± 0.5 kV | ||
전원 | |||
역 극성 보호 | YES | ||
입력 범위 | +10 ~ +30 VDC | ||
소비 전력 | 0.9W | ||
1.5 W | |||
기구 | |||
치수 (L x W x H) | 123mm x 72mm x 35mm | ||
설치 | DIN 레일 또는 벽면 장착 | ||
환경 | |||
작동 온도 | -25 ~ + 75 ° C | ||
보관 온도 | -40 ~ + 85 ° C | ||
습도 | 10 ~ 95 % RH, 비 응축 |

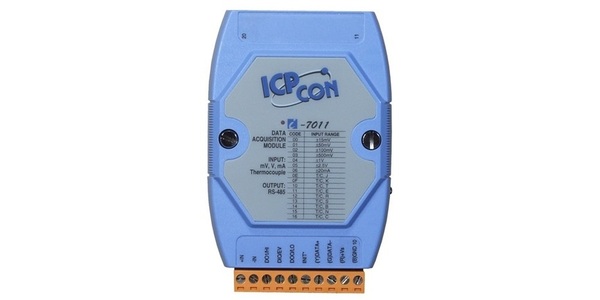

I-7011 CR | 1-채널 Thermocouple(열전대) 입력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover) |

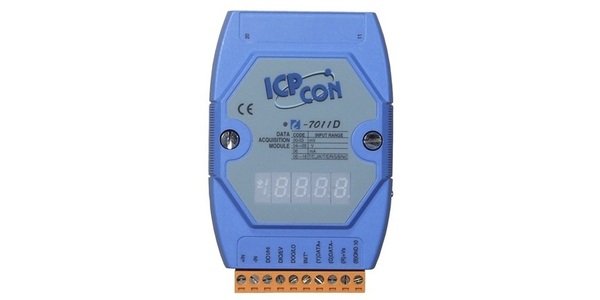

I-7011D CR | I-7011 (RoHS) with 7-분절 LED 디스플레이 (Blue Cover) |

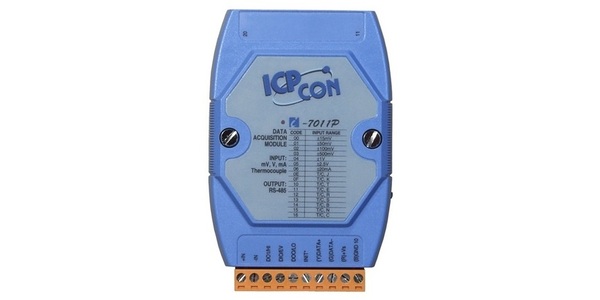

I-7011P CR | 1-채널 Thermocouple(열전대) 입력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover) |

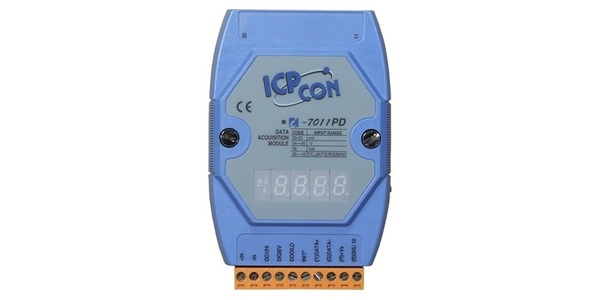

I-7011PD CR | I-7011P (RoHS) with 7-분절 LED 디스플레이 (Blue Cover) |
M-7011-G CR | 1-채널 Thermocouple(열전대) 입력 모듈 (RoHS) with DCON 및 Modbus 프로토콜 (Gray Cover) |
M-7011D-G CR | M-7011 (RoHS) with 7-분절 LED 디스플레이 (Gray Cover) |
