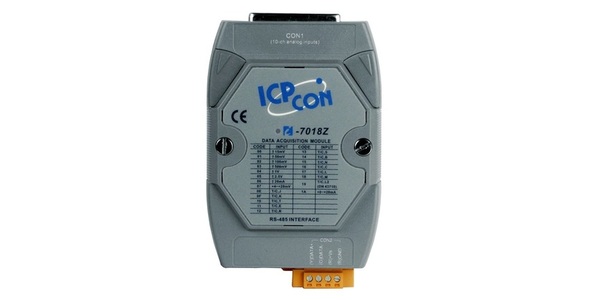

I-7018Z / M-7018Z
10-채널 아날로그, 열전대(Thermocouple) 입력 모듈
I-7018Z / M-7018Z는 매우 정확한 열전대 측정을 위해 특별히 설계된 RS-485 인터페이스가 있는 10-채널 범용 아날로그 입력 모듈이며 현장에서 온도 출력 일관성과 안정된 온도를 보장하기 위해 각 채널에 대한 자동 냉 접점 보상 기능(Automatic Cold-Junction Compensation)을 갖추고 있습니다. 향상된 모델의 혁신적인 설계로 열전대 측정이 이전 설계보다 더 정확함을 보장합니다. 열전대 입력 외에 I-7018Z / M-7018Z는 전압 및 전류 입력도 지원 합니다. 전압 입력 범위는 +/- 15 mV에서 +/- 2.5 V까지 가능합니다. 최대 10 가지 아날로그 입력 유형을 단일 모듈에 연결할 수 있고, 최대 240Vrms의 과전압 보호 기능이 제공됩니다. 또한 이 모듈은 열전대 및 +4 ~ +20 mA 입력 채널에 대한 채널 별 개방형 와이어 감지 기능을 갖추고 있습니다.
모델 | I-7018Z | M-7018Z | |
아날로그 입력 | |||
채널 | 10 | ||
배선 | Differential | ||
센서 유형 | 열전대 | J, K, T, E, R, S, B, N, C, L, M, L DIN43710 | |
전압 | ± 15 mV, ± 50 mV, ± 100 mV, ± 500 mV, ± 1 V, ± 2.5 V | ||
전류 | ± 20 mA, 0 ~ 20 mA, 4 ~ 20 mA (옵션 인 외부 125 Ω 저항 필요) | ||
해상도 | 16-bit | ||
정확도 | FSR의 ± 0.1 % | ||
샘플링 속도 | 10 Hz (전체) | ||
입력 임피던스 | > 400 kΩ | ||
공통 전압 보호 | ± 200 VDC | ||
개별 채널 구성 | YES | ||
과전압 보호 | 240Vrms | ||
열림 감지(열전대 전용) | YES | ||
온도 출력 일관성 | YES | ||
현장에서의 안정된 온도 출력 | YES |
모델 | I-7018Z | M-7018Z | |
통신 | |||
인터페이스 | RS-485 | ||
바이어스 저항기 | No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.) | ||
Format | (N, 8, 1) (N, 8, 1) (E, 8, 1) | ||
전송 속도 | 1200 ~ 115200 bps | ||
프로토콜 | DCON | Modbus RTU, DCON | |
듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | ||
LED 표시기 / 디스플레이 | |||
시스템 LED 표시기 | YES, 전원/통신 표시기 1 개 | ||
I/O LED 표시기 | - | ||
7- 세그먼트 LED 디스플레이 | - | ||
Isolation (절연) | |||
모듈 내 절연, 필드-to-로직 | 3000 VDC | ||
EMS 보호 | |||
ESD (IEC 61000-4-2) | 각 단자 별 ± 4kV 접점 | ||
EFT (IEC 61000-4-4) | 전력선용 ± 4 kV | ||
Surge (IEC 61000-4-5) | 전력선용 ± 0.5 kV | ||
전원 | |||
역 극성 보호 | YES | ||
입력 범위 | +10 ~ +30 VDC | ||
소비 전력 | 1.0 W | ||
기구 | |||
치수 (L x W x H) | M-7018Z | 116 mm x 73 mm x 35 mm | |
DB-1820 | 78mm x 65mm x 22mm | ||
DN-1822 | 103mm x 96mm x 27mm | ||
설치 | DIN 레일 또는 벽면 장착 | ||
환경 | |||
작동 온도 | -25 ~ + 75 ° C | ||
보관 온도 | -40 ~ + 85 ° C | ||
습도 | 10 ~ 95 % RH, 비 응축 |

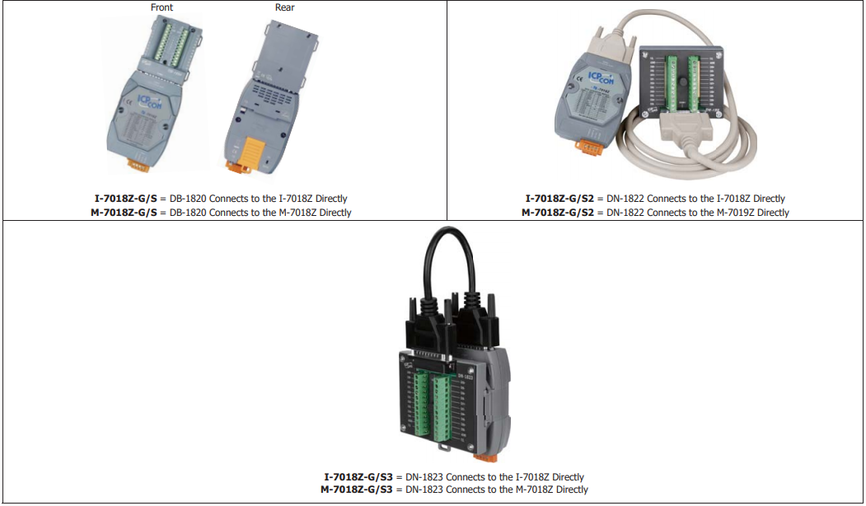

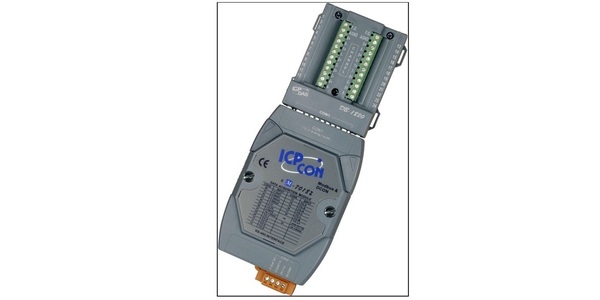

I-7018Z-G/S CR | 10-채널 열전대 입력 모듈 (RoHS) I-7018Z 모듈 및 DB-1820 도터 보드 포함 with DCON 프로토콜 (Gray Cover) |

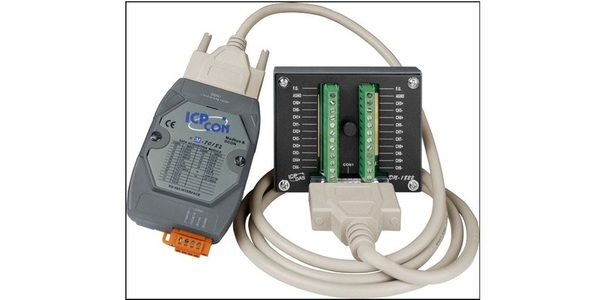

I-7018Z-G/S2 CR | 10-채널 열전대 입력 모듈 (RoHS) I-7018Z 모듈, DN-1822 도터 보드 및 1.8 m CD-2518D 케이블 포함 with DCON 프로토콜 (Gray Cover) |
M-7018Z-G/S CR | 10-채널 열전대 입력 모듈 (RoHS) M-7018Z 모듈 및 DB-1820 도터 보드 포함 with DCON 및 Modbus 프로토콜 (Gray Cover) |
M-7018Z-G/S2 CR | 10-채널 열전대 입력 모듈 (RoHS) M-7018Z 모듈, DN-1822 도터 보드 및 CD-2518D 1.8m 케이블이 포함 with DCON 및 Modbus 프로토콜 (Gray Cover) |

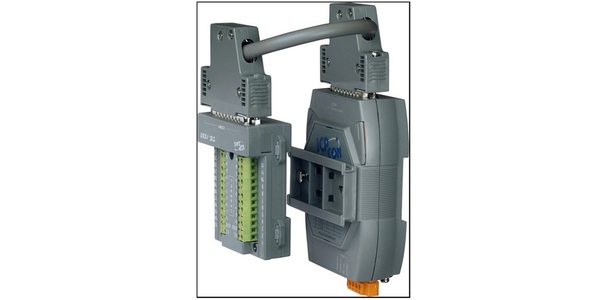

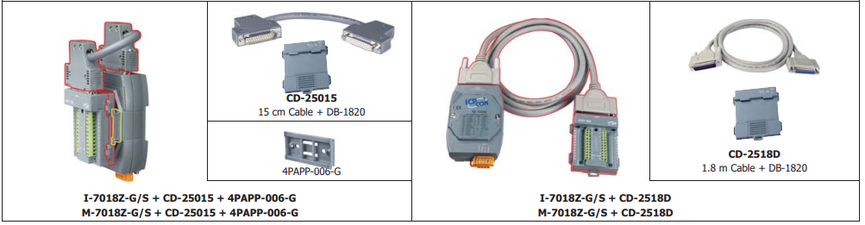

CD-2518D CR | DB-1820용 25F-25M 1.8 m 케이블 withDIN 레일 장착 (RoHS) |
CD-25015 CR | DB-1820용 25F-25M 15 cm 케이블 with DIN 레일 장착 (RoHS) |
4PAPP-006-G CR | 플라스틱 랙 (RoHS) |
