제품 상세보기

I-7017R / I-7017R-A5

제품명
I-7017R / I-7017R-A5
용도
아날로그 입력
특성
8-채널 아날로그 입력
제조사
ICPDAS(대만)
I-7017R / M-7017R
I-7017R-A5 / M-7017R-A5

8 채널 아날로그 입력 모듈

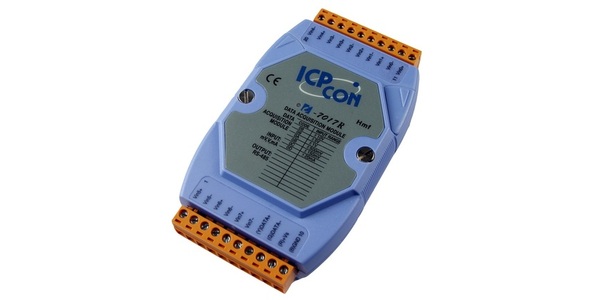

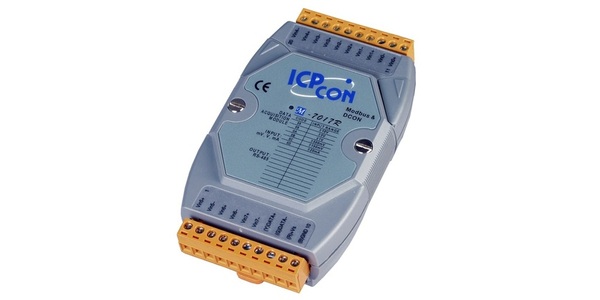

모델명 : I-7017R 모델명 : M-7017R
~ NEW ~ ~ NEW ~
모델명 : I-7017R-A5 모델명 : M-7017R-A5

  • I-7017R 및 M-7017R
    • => 240 Vrms 과전압 보호
    • => 전압 및 전류 입력
  • I-7017R-A5 및 M-7017R-A5
    • => 고전압 입력
  • 조정 가능한 샘플링 속도
  • 4kV ESD 보호
  • 3000 VDC 모듈 내부 절연
  • 듀얼 워치 독
  • RoHS 준수
  • 넓은 작동 온도 범위 : -25 ~ + 75 ° C





I-7017R은 과전압 보호가 240Vrms 인 매우 높은 품질의 보호 메커니즘을 갖춘 8-채널 아날로그 입력 모듈입니다.

입력 유형은 전압 및 전류를 모두 포함합니다. I-7017R은 I-7017의 업그레이드 된 버전으로, I-7017R이 혹독한 환경에 훨씬 적합 합니다.

I-7017R의 샘플링 속도는 조정 가능합니다. 즉, 고속 모드 또는 일반 모드를 선택할 수 있습니다. 또한 4kV ESD 보호 및 3000VDC 모듈 내 절연을 제공합니다.

I-7017R-A5는 8 채널 아날로그 입력 모듈로 고전압 입력 용으로 특별히 설계되었으며 입력 범위는 -50V ~ + 50V 또는 -150V ~ +150V입니다.

M-7017R/M-7017R-A5는 I-7017R 및 I-7017R-A5와 동일한 사양이지만 Modbus RTU 프로토콜과 DCON 프로토콜에 대한 추가 지원을 제공합니다.





  • 빌딩 자동화
  • 공장 자동화
  • 기계 자동화
  • 원격 유지 보수
  • 원격 진단
  • 시험 장비





모델 I-7017R I-7017R-A5
M-7017R M-7017R-A5
아날로그 입력
채널 8
배선 Differential
입력 범위 ± 150mV, ± 500mV, ± 1V, ± 5V, ± 10V,
± 20mA, 0 ~ 20mA, 4 ~ 20mA(외부 125Ω 저항 필요)
± 50V, ± 150V
해상도 16-bit 16-bit
정확도 정상 모드 0.1 %
빠른 모드 0.5 %
샘플링 속도 정상 모드 10 Hz
빠른 모드 60 Hz 50 Hz
입력 임피던스 전압 2 MΩ 290 kΩ
 전류 -
공통 전압 보호 ± 200 VDC
개별 채널 구성 -
과전압 보호 240Vrms ± 200 VDC
과전류 보호 -
+4 ~ +20 mA 오픈 와이어 감지 YES





모델 I-7017R I-7017R-A5
M-7017R M-7017R-A5
통신
인터페이스 RS-485
Format (N, 8, 1)
전송 속도 1200 ~ 115200bps
프로토콜 DCON (I-7017R 시리즈용)
Modbus RTU, DCON (M-7017R 시리즈용)
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시등 1 개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3000 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 4kV 접점
EFT (IEC 61000-4-4) 전력선에 ± 4 kV
Surge (IEC 61000-4-5) 전력선 용 ± 0.5 kV
 전원
역 극성 보호 YES
입력 범위 10 ~ 30 VDC
소비 전력 1.3 W 1.6 W
기구
치수 (W x L x H) 72mm x 123mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축





I-7017R CR 8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover)
I-7017R-G CR 8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (Gray Cover)
M-7017R-G CR 8-채널 아날로그 입력 모듈 (RoHS) with DCON 및 Modbu RTU 프로토콜 (Gray Cover)
I-7017R-A5-G CR 8-채널 아날로그 입력 모듈 (RoHS) with DCON 프로토콜 (Gray Cover)
M-7017R-A5-G CR 8-채널 아날로그 입력 모듈 (RoHS) with DCON 및 Modbus RTU 프로토콜 (Gray Cover)
