I-7013(D) / M-7013P(D)

제품명
I-7013(D) / M-7013P(D)
용도
아날로그 입력
특성
1 채널 RTD 입력 모듈
제조사
ICPDAS(대만)

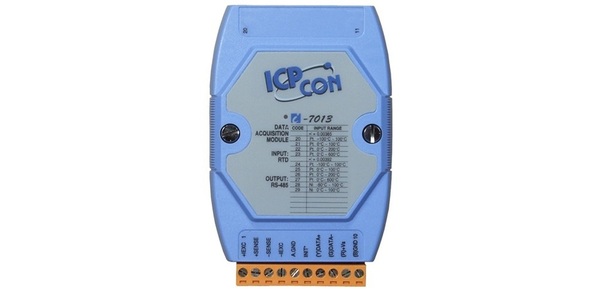

I-7013 / I-7013D / M-7013P / M-7013PD
1 채널 RTD 입력 모듈





모델명 : I-7013 / I-7013D 모델명 : M-7013P / M-7013PD

  • M-7013P 및 M-7013PD
    • => 디지털 출력을위한 고/저 알람
    • => 디지털 입력을 위한 50Hz 이벤트 카운터
    • => ± 120 VDC 과전압 보호
  • 1 채널 RTD 입력
  • 3/4 선 연결을 위한 리드 저항 제거
  • 오픈 와이어 감지
  • 3000 VDC 모듈 내부 절연
  • 듀얼 워치 독
  • 넓은 작동 온도 범위 : -25 ~ + 75 ° C





I-7013(D) 및 M-7013P(D)는 RTD 센서를 통해 온도를 측정하고 Pt100, Ni120 및 Pt1000 유형 센서를 지원하는 1 채널 RTD 입력 모듈입니다. 2 / 3 / 4-선 RTD 연결을 허용하며 개방형 와이어 감지 기능을 갖추고 있습니다. 또한 3000 VDC 내부 모듈 절연을 포함하고 있으며, 3/4-선 연결에 대한 리드 저항 제거를 지원합니다. M-7013P 및 M-7013PD는 50 Hz 이벤트 카운터 및 고/저 알람으로 2 채널 디지털 출력으로 1 채널 디지털 입력을 지원합니다.

M-7013P 및 M-7013PD는 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원합니다.





  • 빌딩 자동화
  • 공장 자동화
  • 기계 자동화
  • 원격 유지 보수
  • 원격 진단
  • 시험 장비





모델 I-7013 I-7013D M-7013P M-7013PD
 RTD 입력 모듈
채널 1
배선 2 / 3 / 4-선
센서 유형 Pt100, Pt1000, Ni120
해상도 16-bit
정확도 ± 0.05 %
샘플링 속도 10 Hz
개별 채널 구성 No
과전압 보호 ± 5 VDC ± 120 VDC
오픈 와이어 감지 YES
3 선식 RTD 리드 저항 제거 YES
저항 측정 최대 3.2 kΩ.
디지털 입력
채널 - 1
Sink/Source (NPN / PNP) Source, Dry contact
ON 전압 레벨 Close to GND
OFF 전압 레벨 Open
카운터 (50 Hz, 16-bit) YES
과전압 보호 장치 ± 30 VDC
디지털 출력
채널 - 2
유형 오픈 콜렉터, MOSFET
 Sink/Source (NPN / PNP) SInk
부하 전압 3.5 ~ 50 VDC
최대 부하 전류 700 mA/채널
과전압 보호 60 VDC
과부하 보호 1.4A (단락 보호 포함)
파워 온 값 (Power-on Value) YES
안전 값(Safe Value) YES





모델 I-7013 I-7013D M-7013P M-7013PD
통신
인터페이스 RS-485
바이어스 저항기 No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.)
Format (N, 8, 1) (N, 8, 1) (E, 8, 1)
전송 속도 1200 ~ 115200 bps
프로토콜 DCON DCON Modbus / RTU
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기 / 디스플레이
시스템 LED 표시기 YES, 전원/통신 표시기 1 개
I/O LED 표시기 -
7-분절 LED 디스플레이 - YES -
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3000 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 2 kV 접점 각 단자에 대해 ± 4kV 접점 및
임의 지점에 대해 8kV 공기
EFT (IEC 61000-4-4) 전력선 용 ± 4 kV
Surge (IEC 61000-4-5) 전력선 용 ± 0.5 kV
전원
역 극성 보호 YES
입력 범위 +10 ~ +30 VDC
소비 전력 0.7W 1.3 W 0.6 W 1.2W
기구
치수 (L x W x H) 123mm x 72mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축





I-7013 CR 1-채널 RTD 입력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover)
I-7013-G CR 1-채널 RTD 입력 모듈 (RoHS) with DCON 프로토콜 (Gray Cover)
I-7013D CR I-7013 (RoHS) with 7 분절 LED 디스플레이 (Blue Cover)
M-7013P-G CR 1-채널 RTD 입력 모듈 (RoHS) with DCON 및 Modbus 프로토콜 (Gray Cover)
M-7013PD-G CR M-7013P (RoHS) with 7분절 LED 디스플레이 (Gray Cover)
