I-7016(D) / M-7016(D)

제품명
I-7016(D) / M-7016(D)
용도
아날로그 입력
특성
2-채널 스트레인 게이지(Strain Gauge) 입력
제조사
ICPDAS(대만)

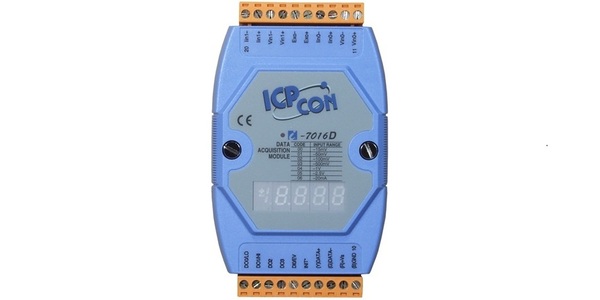

I-7016 / I-7016D / M-7016 / M-7016D
2 채널 스트레인 게이지(Strain Gauge) 입력 모듈





모델명 : I-7016 / I-7016D 모델명 : M-7016 / M-7016D

  • 2 채널 Strain Gauge (스트레인 게이지) 측정
  • 고해상도 : 16-bit
  • 여자 전압 출력 : 0 ~ + 10 V
  • 50 Hz 이벤트 카운터 (디지털 입력)
  • 고/저 알람 (디지털 출력)
  • 선형 매핑 함수
  • 3000 VDC 모듈 내부 절연
  • 듀얼 워치 독
  • 넓은 작동 온도 범위 : -25 ~ + 75 ° C





산업 환경에서 힘을 측정 가능한 전기 출력으로 변환해야하는 수많은 사례가 있습니다. 대부분의 경우 스트레인 게이지(Strain Gauge) 또는 로드 셀(Load Cell)을 사용할 수 있습니다. 그러나 문제는 이러한 전기 출력 측정을 어떻게 처리 할 것인가입니다. 이 상황에서 I-7016은 확실한 No.1 선택입니다. 로드 셀 또는 스트레인 게이지의 데이터를 처리 할 수 있을뿐만 아니라, 사용자 정의 통신 테이블을 통해 결과 데이터를 가중치로 직접 변환하는 데 사용할 수있는 선형 매핑(linear mapping)을 제공합니다.

I-7016은 풀 브리지 스트레인 게이지(full-bridge strain gauges)를 지원하며 2 개의 아날로그 입력 채널, 1 개의 전압 출력 채널, 1 개의 디지털 입력 채널 및 4 개의 디지털 출력 채널을 제공합니다.

이 모듈의 프로그래밍 가능한 입력 범위 ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, and ±2.5 V 를 제공합니다. 각 아날로그 입력 채널을 개별적으로 구성 할 수 있습니다.

Excitation 전압 출력은 0 ~ + 10V 범위에서 40mA의 구동 효율을 나타낼 수 있습니다. 디지털 출력 채널은 높거나 낮은 경보 출력으로 설정할 수도 있습니다.

M-7016은 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원하며 모든 하드웨어 사양은 I-7016과 동일합니다.




  • 빌딩 자동화
  • 공장 자동화
  • 기계 자동화
  • 원격 유지 보수
  • 원격 진단
  • 시험 장비




모델 I-7016 I-7016D M-7016 M-7016D
스트레인 게이지 입력 (Strain Gauge Input)
채널 2
배선 4-선식
센서 유형  Full-Bridge
해상도  16-bit
정확도 FSR의 ± 0.05 %
샘플링 속도 1 채널 모드에서 10 Hz 또는 2 채널 모드에서 2 Hz (전체)
입력 임피던스 20MΩ
개별 채널 구성 -
과전압 보호 ± 5 VDC
오픈 와이어 감지 -
장거리 측정 -
 Excitation전압 출력 (Excitation Voltage Output)
채널 1
범위 0 ~ + 10V
최대 부하 전류 40 mA
해상도 16-bit
정확도 ± 0.05 %
파워 온 값  YES
디지털 입력
채널 1
접점 Dry
Sink/Source (NPN / PNP)  Source
ON 전압 레벨 Close to GND
OFF 전압 레벨 Open
카운터 (50 Hz, 16-bit) YES
입력 임피던스 3 kΩ
과전압 보호 ± 30 VDC
디지털 출력
채널 4
유형 Open Collector
Sink/Source (NPN / PNP)  Sink
부하 전압 +3.5 ~ +50 VDC
최대 부하 전류 30 mA/채널
파워-온 값 (Power-on Value)  YES
안전 값 (Safe Value)  YES




모델 I-7016 I-7016D M-7016 M-7016D
통신
인터페이스 RS-485
바이어스 저항기 No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.)
Format (N, 8, 1) (N, 8, 1) (E, 8, 1)
전송 속도 1200 ~ 115200 bps
프로토콜 DCON Modbus RTU, DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원 / 통신 표시기 1 개
I/O LED 표시기 -
7-분절 LED 디스플레이 - YES - YES
절연 (Isolation)
모듈 내 절연, 필드-to-로직 1500 VDC
EMS 보호
ESD (IEC 61000-4-2) -
EFT (IEC 61000-4-4) -
Surge (IEC 61000-4-5) -
전원
역 극성 보호 YES
입력 범위 +10 ~ +30 VDC
소비 전력 2.4 W 3.0W 2.4 W 3.0W
기구
치수 (L x W x H) 123mm x 72mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축




I-7016 CR 2-채널 스트레인 게이지 입력 모듈 (RoHS) with DCON 프로토콜 (Blue Cover)
I-7016D CR I-7016 (RoHS) with 7-분절 LED 디스플레이 (Blue Cover)
I-7016D-G CR I-7016 (RoHS) with 7-분절 LED 디스플레이 (Gray Cover)
M-7016-G CR 2-채널 스트레인 게이지 입력 모듈 (RoHS) with DCON 및 Modbus 프로토콜 (Gray Cover)
M-7016D-G CR M-7016 (RoHS) with 7-분절 LED 디스플레이 (Gray Cover)
