I-7021 / I-7021P / M-7021A

제품명
I-7021 / I-7021P / M-7021A
용도
아날로그 출력
특성
1 채널 12/16-bit 아날로그 출력
제조사
ICPDAS(대만)

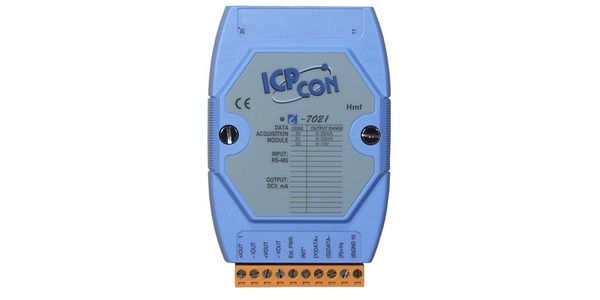

I-7021 / I-7021P / M-7021A

1 채널 12/16-bit 아날로그 출력 모듈

모델명 : I-7021 모델명 : I-7021P 모델명 : M-7021A





I-7021은 전압 및 전류 출력을 위해 설계된 12/16-bit, 1 채널 아날로그 출력 모듈입니다.

3000 VDC 내부 모듈 절연이 특징이며, 전류 출력의 전원은 점퍼를 통해 내부 또는 외부로 선택할 수 있습니다. 전원 켜기 및 안전 값을 설정할 수있는 옵션도 제공됩니다.

M-7021A는 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원하며 모든 하드웨어 사양은 I-7021과 동일합니다.





▪  전류 또는 전압 출력

  • ▪  고해상도 : 12-bit
  • ▪  전류 또는 전압 출력 소프트웨어 선택 가능
  • ▪  전류 출력용 오픈 와이어 감지
  • ▪  Readback 전압 또는 전류
  • ▪  파워-온 값(Power-on Value) 구성 가능
  • ▪  안전 값(Safe Value) 구성 가능
  • ▪  3000 VDC 모듈 내부 절연
  • ▪  프로그래밍 가능한 출력 Slope
  • ▪  듀얼 워치 독
  • ▪  RoHS 준수
  • ▪  넓은 작동 온도 범위 : -25 ~ + 75 ° C




빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단, 테스트 장비.






모델 I-7021 I-7021P M-7021A
아날로그 출력
채널 1
배선  Unipolar
범위 전압 0 ~ + 10V, 0 ~ + 5V, 0 ~ + 10V, ± 5V, ± 10V
전류 0 ~ +20 mA, +4 ~ +20 mA
해상도  12-bit  16-bit  12-bit
정확도 0.1 % 0.02 % 0.1 %
Readback 정확도 FSR의 ± 0.5 %
DA 출력 응답 시간 10 ms

프로그래밍 가능한

출력 Slope

전압 0.0625 ~ 1024.0 V/초
전류 0.125 ~ 2048 mA/초
전류 부하 저항 내부 전원 : 500 Ω
외부 전원 : 1050 Ω
열린 와이어 감지 (현재에만 해당) YES
채널 간 절연 -
단락 회로 보호 YES
파워 온 값 (Power-on Value) YES
안전 값 (Safe Value) YES




모델 I-7021 I-7021P M-7021A
통신
인터페이스 RS-485
RS-485 바이어스 저항기 No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.)
Format (N, 8, 1) (N, 8, 1) (E, 8, 1) (N, 8, 1) (N, 8, 1) (N, 8, 1) (E, 8, 1)
전송 속도 1200 ~ 115200 bps
프로토콜 DCON Modbus RTU, DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시기 1 개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
절연 (Isolation)
모듈 내 절연,필드-to-로직 3000 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 4kV 접점
EFT (IEC 61000-4-4) 전력선 용 ± 4 kV
Surge (IEC 61000-4-5) 전력선 용 ± 0.5 kV
전원
역 극성 보호 YES
입력 범위 +10 ~ +30 VDC
소비 전력 1.8 W
기구
치수 (L x W x H) 123mm x 72mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축




I-7021 CR

1-채널 12-bit 아날로그 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS)

I-7021-G CR

 1-채널 12-bit 아날로그 출력 모듈 with DCON 프로토콜 (Gray Cover) (RoHS)

I-7021P CR  1-채널 16-bit 아날로그 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS)
I-7021P-G CR  1-채널 16-bit 아날로그 출력 모듈 with DCON 프로토콜 (Gray Cover) (RoHS)
M-7021A-G

 1-채널 12-bit 아날로그 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS)
