제품 상세보기
;)
I-7021 / I-7021P / M-7021A
- 제품명
- I-7021 / I-7021P / M-7021A
- 용도
- 아날로그 출력
- 제조사
- ICPDAS(대만)
|
| ~ 곧 판매 가능 ~ | ||
 |
 |
 |
| 모델 : I-7021 | 모델 : I-7021P | 모델 : M-7021A |

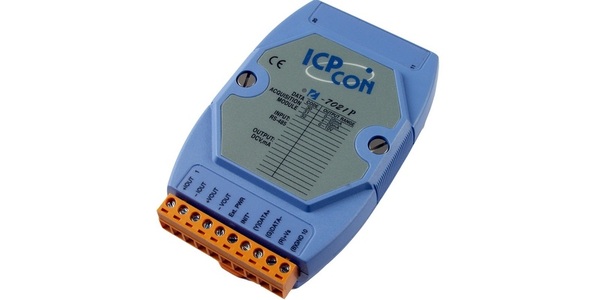

I-7021은 전압 및 전류 출력을 위해 설계된 12/16 비트, 1 채널 아날로그 출력 모듈입니다. I-7021은 3000 V DC 내부 모듈 절연이 특징이며 전류 출력의 전원은 점퍼를 통해 내부 또는 외부로 선택할 수 있습니다. 전원 켜기 및 안전 값을 설정할 수있는 옵션도 제공됩니다. M-7021A는 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원하며 모든 하드웨어 사양은 I-7021과 동일합니다.
- 전류 또는 전압 출력
- 고해상도 : 12 비트
- 소프트웨어 선택 가능 전류 또는 전압 출력
- 전류 출력을위한 개방 선 탐지
- 리드 백 전압 또는 전류
- 구성 가능한 파워 온 값
- 구성 가능한 안전 값
- 3000 V DC 모듈 내부 절연
- 프로그래밍 가능한 출력 슬로프
- 듀얼 워치 독
- 넓은 작동 온도 범위 : -25 ~ + 75 ° C
빌딩 자동화, 공장 자동화, 기계 자동화, 원격 유지 보수, 원격 진단, 테스트 장비.
| 모델 | I-7021 | I-7021P | M-7021A | |
| 아날로그 출력 | ||||
| 채널 | 1 | |||
| 배선 | 유니 폴라 | |||
| 범위 | 전압 | 0 ~ + 10V, | 0 ~ + 5V, 0 ~ + 10V, ± 5V, ± 10V |
|
| 흐름 | 0 ~ +20 mA, +4 ~ +20 mA | |||
| 해결 | 12 비트 | 16 비트 | 12 비트 | |
| 정확성 | 0.1 % | 0.02 % | 0.1 % | |
| 리드 백 정확도 | FSR의 ± 0.5 % | |||
| DA 출력 응답 시간 | 10 ms | |||
| 프로그래밍 가능한 출력 슬로프 | 전압 | 0.0625 ~ 1024.0 V / 초 | ||
| 흐름 | 0.125 ~ 2048 mA / 초 | |||
| 전류 부하 저항 | 내부 전원 : 500 Ω | |||
| 외부 전원 : 1050 Ω | ||||
| 열린 와이어 감지 (현재에만 해당) | 예 | |||
| 채널 간 절연 | - | |||
| 단락 회로 보호 | 예 | |||
| 파워 온 값 | 예 | |||
| 안전한 가치 | 예 | |||
| 모델 | I-7021 | I-7021P | M-7021A |
| 통신 | |||
| 인터페이스 | RS-485 | ||
| RS-485 바이어스 저항기 | 아니오 (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.) | ||
| 체재 | (N, 8, 1) (N, 8, 1) (E, 8, 1) | (N, 8, 1) | (N, 8, 1) (N, 8, 1) (E, 8, 1) |
| 전송 속도 | 1200 ~ 115200 bps | ||
| 실험 계획안 | DCON | Modbus RTU, DCON | |
| 듀얼 워치 독 | 예, 모듈 (1.6 초), 통신 (프로그래밍 가능) | ||
| LED 표시기 / 디스플레이 | |||
| 시스템 LED 표시기 | 예, 전원 / 통신 표시기로 1 개 | ||
| I / O LED 표시기 | - | ||
| 7- 세그먼트 LED 디스플레이 | - | ||
| 격리 | |||
| 모듈 내 격리, 필드 - 로직 |
3000 V DC | ||
| EMS 보호 | |||
| ESD (IEC 61000-4-2) | 각 단자 별 ± 4kV 접점 | ||
| EFT (IEC 61000-4-4) | 전력선에 ± 4 kV | ||
| 서지 (IEC 61000-4-5) | 전력선 용 ± 0.5 kV | ||
| 힘 | |||
| 역 극성 보호 | 예 | ||
| 입력 범위 | +10 ~ +30 V DC | ||
| 소비 | 1.8 W | ||
| 기계 | |||
| 치수 (L x W x H) | 123mm x 72mm x 35mm | ||
| 설치 | DIN 레일 또는 벽면 장착 | ||
| 환경 | |||
| 작동 온도 | -25 ~ + 75 ° C | ||
| 보관 온도 | -40 ~ + 85 ° C | ||
| 습기 | 10 ~ 95 % RH, 비 응축 | ||
| I-7021 CR | DCON 프로토콜 (파란색 덮개)을 사용하는 1 채널 12 비트 아날로그 출력 모듈 (RoHS) |
| I-7021-G CR | DCON 프로토콜 (회색 커버)을 사용하는 1 채널 12 비트 아날로그 출력 모듈 (RoHS) |
| I-7021P CR | DCON 프로토콜 (파란색 덮개)을 사용하는 1 채널 16 비트 아날로그 출력 모듈 (RoHS) |
| I-7021P-G CR | DCON 프로토콜 (회색 커버)을 사용하는 1 채널 16 비트 아날로그 출력 모듈 (RoHS) |
| M-7021A-G | DCON 및 Modbus 프로토콜 (회색 커버)을 사용하는 1 채널 12 비트 아날로그 출력 모듈 (RoHS) |
