I-7055는 디지털 입력을 위한 8 개의 절연 채널과 디지털 출력을 위한 8 개의 절연 채널을 제공합니다.
Sink type 또는 Source Type 디지털 입력은 배선 연결을 통해 선택할 수 있습니다. 모든 디지털 입력 채널은 16-bit 카운터로 사용될 수 있습니다.
I-7055는 단락 보호 기능이 있는 Source type 출력을 지원합니다. 전원 켜기 및 안전 값을 모두 활성화하는 옵션이 있습니다.

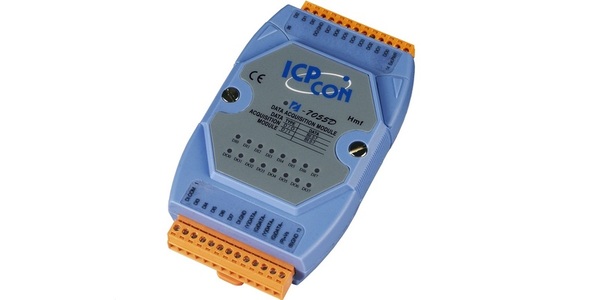

I-7055D에는 디지털 입력 및 디지털 출력 채널의 상태를 모니터링하는데 사용할 수 있는 16 개의 LED 표시등이 있습니다.
4 kV ESD 보호 및 3750 VDC 내부 모듈 절연(intra-module isolation)이 표준입니다.
M-7055는 I-7055와 동일한 하드웨어 사양을 가지고 있지만 DCON 프로토콜에 Modbus RTU 프로토콜을 추가로 제공합니다.
모델 | I-7055 | I-7055D | I-7055-NPN | I-7055D-NPN | |
M-7055 | M-7055D | M-7055-NPN | M-7055D-NPN | ||
디지털 입력 / 카운터 | |||||
채널 | 8 | ||||
유형 | Dry Contact | Source | |||
Wet Contact | Sink/Source | ||||
Wet contact | On 전압 레벨 | +10 ~ 50 VDC | |||
Off 전압 레벨 | +4 VDC 최대 | ||||
Dry Contact | On 전압 레벨 | Close to GND | |||
Off 전압 레벨 | Open | ||||
Dry contact 유효거리 |
최대 500m | ||||
카운터 | 최대 카운트 | 65535 (16-bit) | |||
최대 입력 주파수 | 100 Hz | ||||
최소 펄스 폭 | 5 ms | ||||
입력 임피던스 | 10 KΩ | ||||
채널 간 절연 | - | ||||
과전압 보호 | ± 70 VDC | ||||
디지털 출력 | |||||
채널 | 8 | ||||
유형 | Open Source | Open Collector | |||
Sink/Source (NPN/PNP) | Source | Sink | |||
부하 전압 | +10 ~ 40 VDC | +3.5 ~ 50 VDC | |||
최대 부하 전류 | 650 mA/채널 | 700 mA/채널 | |||
과전압 보호 | 47VDC | 60 VDC | |||
과부하 보호 | 1.4A (단락 회로 보호 기능 포함) | ||||
파워-온 값 (Power-on Value) | YES | ||||
안전값 (Safe Value) | YES |
모델 | I-7055 | I-7055D | I-7055-NPN | I-7055D-NPN |
M-7055 | M-7055D | M-7055-NPN | M-7055D-NPN | |
통신 | ||||
인터페이스 | RS-485 | |||
RS-485 바이어스 저항기 | No (일반적으로 RS-485 Master가 제공하거나 tM-SG4 또는 SG-785를 추가하십시오.) | |||
Format | N, 8, 1 | |||
전송 속도 | 1200 ~ 115200bps | |||
프로토콜 | DCON (I-7055 시리즈 용) | |||
Modbus RTU, DCON (M-7055 시리즈 용) | ||||
듀얼 워치 독 | YES, 모듈 (1.6 초), 통신 (프로그래밍 가능) | |||
LED 표시기/디스플레이 | ||||
시스템 LED 표시기 | YES, 전원/통신 표시 1 개 | |||
I/O LED 표시기 | - | YES, 8개 LED 디지털 입력 및 8개 LED 디지털 출력 표시 |
- | YES, 8개 LED 디지털 입력 및 8개 LED 디지털 출력 표시 |
7-분절 LED 디스플레이 | - | |||
절연 (Isolation) | ||||
모듈 내 절연, 필드-to-로직 | 3750 VDC | |||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | 각 단자 별 ± 4kV 접점 | |||
임의 지점에 대해 ± 8 kV 공기 | ||||
EFT (IEC 61000-4-4) | 전력선 용 ± 4kV | |||
Surge (IEC 61000-4-5) | 전력선 용 ± 3kV | |||
전원 | ||||
역 극성 보호 | YES | |||
입력 범위 | 10 ~ 30 VDC | |||
소비 전력 | 0.8 W | 1.6 W | 1.2W | 2.2 W |
기구 | ||||
치수 (W x L x H) | 72mm x 123mm x 35mm | |||
설치 | DIN 레일 또는 벽면 장착 | |||
환경 | ||||
작동 온도 | -25 ~ + 75 ° C | |||
보관 온도 | -40 ~ + 85 ° C | |||
습도 | 10 ~ 95 % RH, 비 응축 |
I-7055 CR | 8-채널 절연 디지털 입력 및 8-채널 절연 디지털 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS) |
I-7055-G CR | 8-채널 절연 디지털 입력 및 8-채널 절연 디지털 출력 모듈 with DCON 프로토콜 (Gray Cover) (RoHS) |
I-7055D CR | I-7055 with LED 디스플레이 (Blue Cover) (RoHS) |
I-7055D-G CR | I-7055 with LED 디스플레이 (Gray Cover) (RoHS) |
I-7055-NPN-G CR | 8-채널 절연 디지털 입력 및 8-채널 절연 디지털 출력 모듈 (Gray Cover) (RoHS) |
I-7055D-NPN-G CR | I-7055-NPN with LED 디스플레이 (Gray Cover) (RoHS) |
M-7055-G CR | 8-채널 절연 디지털 입력 및 8-채널 절연 디지털 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS) |
M-7055D-G CR | M-7055 with LED 디스플레이 (Gray cover) (RoHS) |
M-7055-NPN-G CR | 8-채널 절연 디지털 입력 및 8-채널 절연 디지털 출력 모듈 with DCON 및 Modbus 프로토콜 (Gray Cover) (RoHS) |
M-7055D-NPN-G CR | M-7055-NPN with LED 디스플레레이 (Gray Cover) (RoHS) |
