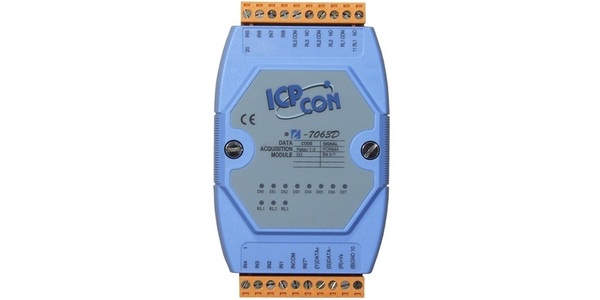

I-7063 / I-7063D

제품명
I-7063 / I-7063D
용도
릴레이 출력 & 디지털 입력
특성
8-채널 절연 디지털 입력 및 3-채널 릴레이 출력
제조사
ICPDAS(대만)
I-7063 / I-7063D
8-채널 절연 디지털 입력 및 3-채널 릴레이 출력 모듈






모델명 : I-7063 모델명 : I-7063D

모델명 : I-7065 (D) 모델명 : M-7065 (D)

  • I-7063 (D)
    • 8-채널 디지털 입력 및 3-채널 릴레이 출력
  • I-7065 (D) 및 M-7065 (D)
    • 4-채널 디지털 입력 및 5-채널 디지털 출력
  • Form A 전원 릴레이 출력
  • 디지털 입력 Sink 및 Source type
  • 디지털 입력 채널은 16-bit 카운터로 사용될 수 있습니다.
  • 구성 가능한 파워 온 값 설정
  • 구성 가능한 안전 값 설정
  • 듀얼 워치 독
  • 넓은 작동 온도 범위 : -25 ~ + 75 ° C





I-7063 모듈은 8 개의 디지털 입력 채널과 3 개의 Form A 릴레이 출력 채널을 제공하며, 7065 시리즈는 4 개의 디지털 입력 채널과 5 개의 Form A 릴레이 출력 채널을 제공합니다. 모든 디지털 입력 채널은 16-bit 카운터로 사용할 수 있습니다. 또한 디지털 입력 채널은 배선 연결을 통해 Sink 또는 Source type으로 선택할 수 있습니다.

I-7063D는 11 개의 LED 표시기를 제공하며, I-7065D/M-7065D는 9 개의 LED 표시기를 제공하여 디지털 입력 및 릴레이 출력의 상태를 모니터링하는 데 사용할 수 있습니다.

M-7065는 소프트웨어를 통해 구성 할 수있는 Modbus RTU 및 DCON 프로토콜을 모두 지원합니다.

전원 켜기 및 안전한 값 구성 옵션도 있습니다. 산업 환경에서 노이즈 보호 기능을 향상시키기 위해 4 kV ESD 보호 및 3750 VDC 내부 모듈 분리가 제공됩니다.




  • 빌딩 자동화
  • 공장 자동화
  • 기계 자동화
  • 원격 유지 보수
  • 원격 진단
  • 시험 장비




모델 I-7063 / I-7063D I-7065 / I-7065D M-7065 / M-7065D
릴레이 출력
채널   3 5
릴레이 유형 전원 릴레이 (Power Reply)
Form A type 연락처 평점 5 A @ 250 VAC
5 A @ 30 VDC
최소 접점 부하 10mA @ 5V
접점 성분 금도금 은 카드뮴 합금 (Gold-plated Siver Cadmium Alloy)
작동 시간 6 ms
릴리스 시간 3 ms
기계적 내구성 2 × 10 7 ops
전기 내구성 1 x 10 5 ops.
서지 강도 4000 VDC
파워 온 값 (Power-on Value)  YES
안전값 (Safe Value)  YES
디지털 입력
채널 8 4
유형 Dry 접점 -
Wet 접점 Sink /Source
Wet 접점 On 전압 레벨 +1 VDC Max.
Off 전압 레벨 +4 ~ 30 VDC
Dry 접점 On 전압 레벨 -
Off 전압 레벨 -
Dry 접점 유효 거리 -
카운터 최대 카운트 65535 (16-bit)
최대 입력 주파수 100 Hz
최소 펄스 위트 5 ms
입력 임피던스 3 kΩ
채널 간 절연 (Isolation) -
과전압 보호 ± 35 VDC




모델 I-7063 I-7063D I-7065 I-7065D M-7065 M-7065D
통신
인터페이스 RS-485
  Format (N, 8, 1) (N, 8, 1) (E, 8, 1)
전송 속도 1200 ~ 115200bps
 프로토콜 DCON Modbus RTU, DCON
듀얼 워치 독 YES, 모듈 (1.6 초), 통신 (프로그래밍 가능)
LED 표시기 / 디스플레이
시스템 LED 표시기 YES, 전원 /통신 표시  1 개
I /O LED 표시기 - YES, 11개 LED
디지털 입력/릴레이 출력 표시
- YES, 9개 LED
디지털 입력/릴레이 출력 표시
- YES, 9개 LED
디지털 입력 / 릴레이 출력 표시
7-분절 LED 디스플레이 -
 절연 (Isolation)
모듈 내 절연, 필드 - 로직 3750 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 4kV 접점
임의 지점에 대해 ± 8 kV 공기
EFT (IEC 61000-4-4) 전력선 용 ± 2kV
서지 (IEC 61000-4-5) -
 전원
역 극성 보호  YES
입력 범위 10 ~ 30 VDC
소비 전력 0.9W 1.4 W 1.3 W 1.8 W 1.3 W 1.8 W
기구
치수 (W x L x H) 72mm x 123mm x 35mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축




I-7063 CR 8-채널 절연 디지털 입력 및 3 채널 릴레이 출력 모듈 with DCON 프로토콜 (Blue Cover)
I-7063D CR I-7063 with LED 디스플레이 (Blue Cover) (RoHS)
I-7065 CR 4-채널 절연 디지털 입력 및 5 채널 릴레이 출력 모듈 with DCON 프로토콜 (Blue Cover) (RoHS)
I-7065-G CR 4-채널 절연 디지털 입력 및 5 채널 릴레이 출력 모듈 with DCON 프로토콜 (Gray Cover) (RoHS)
I-7065D CR I-7065 with LED 디스플레이 (Blue Cover) (RoHS)
I-7065D-G CR I-7065-G with LED 디스플레이 (Gray Cover) (RoHS)
M-7065-G CR 4-채널 절연 디지털 입력 및 5-채널 릴레이 출력 모듈 with DCON 및  Modbus 프로토콜 (Gray Cover) (RoHS)
M-7065D-G CR M-7065-G with LED 디스플레이 (Gray Cover) (RoHS)
