제품 상세보기

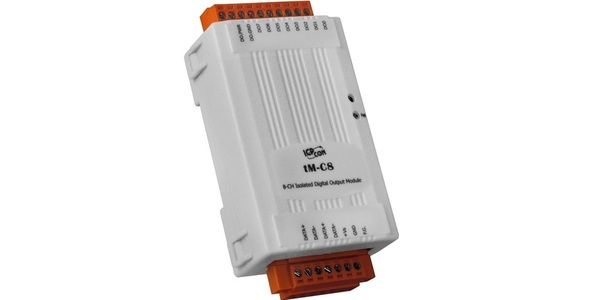

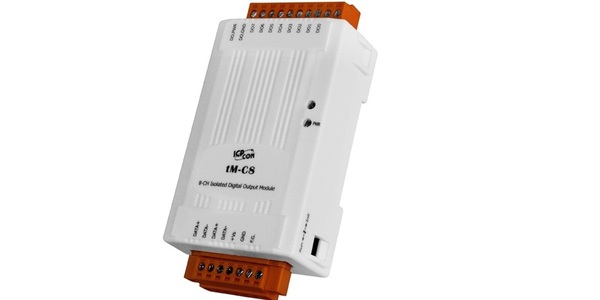

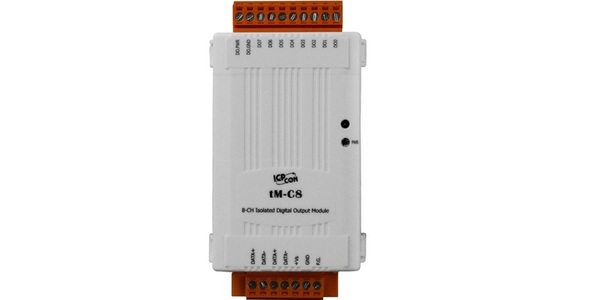

tM-C8

제품명
tM-C8
용도
초소형디지털 I/O
특성
8 채널 절연 디지털 출력 모듈
제조사
ICPDAS(대만)





tM-C8
8 채널 절연 디지털 출력 모듈







모델명 : tM-8C





  • •    Sink Type 디지털 출력
  • •    광전지 절연 (Photocouple Isolation)
  • •    듀얼 워치 독(Dual Watchdog)
  • •    파워 온 값(Power-on Value ) 설정 구성 가능
  • •    안전 값(Safe Value) 설정 구성 가능
  • •    비용 효율적인
  • •    넓은 작동 온도 범위 : -25 ° C ~ +75 ° C





tM-C8은 디지털 출력을 위해 8 개의 채널을 제공하며, 각각은 광전지 절연(photocouple isolation)을 특징으로 합니다.
tM-C8은 단락 보호 기능을 갖춘 Sink Type 출력을 지원하며 전원 켜기 및 안전한 디지털 출력 값을 구성 할 수 있는 옵션이 있습니다.
4 kV ESD 보호 및 3750 VDC 모듈 내부 절연도 제공됩니다.





  • •    모든 종류의 on/off 제어
  • •    산업 자동화
  • •    산업 기계
  • •    빌딩 자동화
  • •    식음료 시스템
  • •    반도체 제조
  • •    제어 시스템




디지털 출력
출력 채널 8
유형 절연 오픈 콜렉터 (Sink)
최대 부하 전류 700 mA/채널
부하 전압 3.5 VDC ~ 50 VDC
과전압 보호 60 VDC
과부하 보호 1.4 A
단락 회로 보호 Yes
파워 온 값 (Power-on Value) Yes, 프로그래밍 가능
안전 값 (Safe Value) Yes, 프로그래밍 가능




통신
인터페이스 RS-485
포맷 (N, 8, 1), (N, 8, 1), (O, 8,1)
전송 속도 1200 ~ 115200 bps
프로토콜 DCON, Modbus/RTU, Modbus/ASCII
듀얼 워치 독 Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능)
LED 표시기
전원 전원 표시 LED 1개
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3750 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 대해 ± 4 kV 접점
임의 지점에 대해 ± 8 kV 공기
EFT (IEC 61000-4-4) 전력용 ± 4 kV
전원 요구 사항
역 극성 보호 Yes
터미널 블록에서 전원 공급 Yes, 10 ~ 30 VDC
소비 전력 최대 0.8 W
기계
치수 (W x L x H) 52 mm x 98 mm x 27 mm
설치 DIN 레일 마운팅
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C ~ +75 °C
습도 10 ~ 95 % RH, 비응축






tM-C8 CR 8 채널 절연 디지털 출력 모듈 (RoHS)
