제품 상세보기

tM-P8 / tM-PDW8

제품명
tM-P8 / tM-PDW8
용도
초소형디지털 I/O
특성
8 채널 절연 디지털 입력 모듈
제조사
ICPDAS(대만)

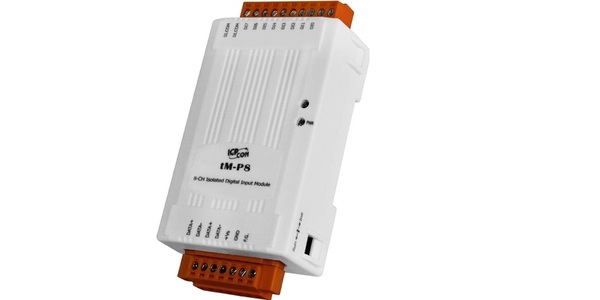

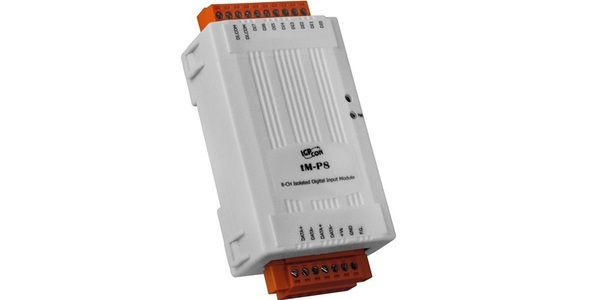

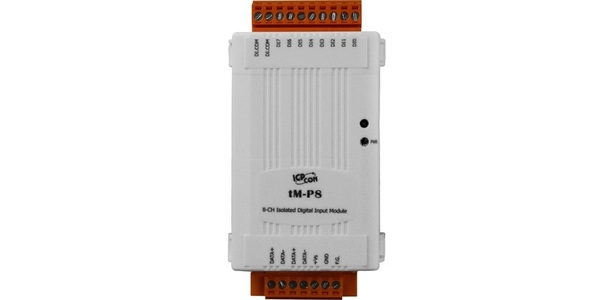

tM-P8 / tM-PDW8
8 채널 절연 디지털 입력 모듈






모델명 : tM-P8 모델명 : tM-PDW8








  tM-P8
=> Wet 접점 Source 또는 Sink 타입 디지털 입력
  tM-PDW8
=> Dry 접점 Source 타입 디지털 입력
=> Wet 접점 Source 또는 Sink 타입 디지털 입력

▪  광전지 절연 (Photocouple Isolation)
▪  배선 연결을 사용하여 Dry 접점 및 Wet 접점 선택 가능
▪  모든 채널은 16-bit 카운터로 사용 가능
▪
듀얼 워치 독
▪  파워-온 값 (Power-on Value) 설정
▪  안전 값(Safe Value) 설정
▪  비용 효율적
넓은 작동 온도 범위 : -25 ~ + 75 °C





tM-P8 / tM-PDW8은 디지털 입력을 위한 8 개의 채널을 제공하며, 각 채널은 포토 커플러 절연(photocoupler isolation)을 특징으로 합니다.
또한 입력은 배선 연결을 사용하여 Sink 또는 Source 유형이 될 수 있으며, 모든 채널을 16-bit 카운터로 사용할 수 있습니다.
4 kV ESD 보호 및 3750 VDC
모듈 내부 절연도 제공됩니다.





▪  모든 종류의 on/off 제어
▪  업 자동화
▪  산업 기계
▪  빌딩 자동화
▪  식음료 시스템
▪  반도체 제조
▪  제어 시스템





모델 tM-P8 tM-PDW8
디지털 입력 / 카운터
입력 채널 8
유형 Wet 접점 (Sink, Source) Wet 접점 (SInk, Source) + Dry 접점 (Source)
Wet 접점 ON 전압 레벨 +3.5 VDC ~ 50 VDC
OFF 전압 레벨 최대 +1 VDC
Dry 접점 ON 전압 레벨 - Close to GND
OFF 전압 레벨 - Open
카운터 최대 카운트 65535 (16-bit)
최대 입력 주파수 100 Hz
최소 펄스 폭 5 ms
입력 임피던스 10 KΩ, 0.5 W
과전압 보호 ± 70 VDC





모델 tM-P8 tM-PDW8
통신
인터페이스 RS-485
포맷 (N, 8, 1), (N, 8, 1), (O, 8,1)
전송 속도 1200 ~ 115200 bps
프로토콜 DCON, Modbus/RTU, Modbus/ASCII
듀얼 워치 독 Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능)
LED 표시기
전원 전원 표시 LED 1개
절연 (Isolation)
모듈 내 절연, 필드-to-로직 3750 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 대해 ± 4 kV 접점
임의 지점에 대해 ± 8 kV 공기
EFT (IEC 61000-4-4) 전력용 ± 4 kV
전원 요구 사항
역 극성 보호 Yes
터미널 블록에서 전원 공급 Yes, 10 ~ 30 VDC
소비 전력 최대 0.2 W 최대 0.43 W
기계
치수 (W x L x H) 52 mm x 98 mm x 27 mm

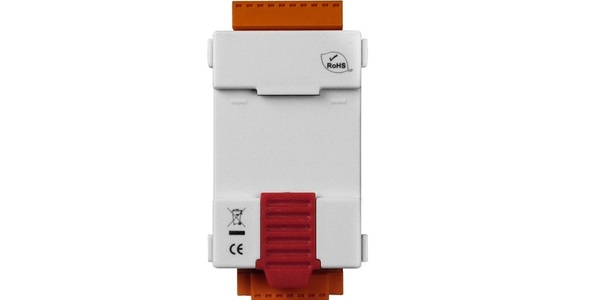

설치 DIN 레일 마운팅
환경
작동 온도 -25 °C ~ +75 °C
보관 온도 -30 °C ~ +75 °C
습도 10 ~ 95 % RH, 비응축







tM-P8 CR 8 채널 절연 디지털 입력 (Wet 접점) 모듈 (RoHS)
tM-PDW8 CR 8 채널 절연 디지털 입력 (Wet 접점 + Dry 접점) 모듈 (RoHS)
