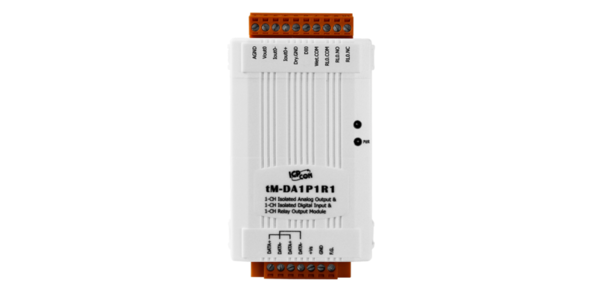

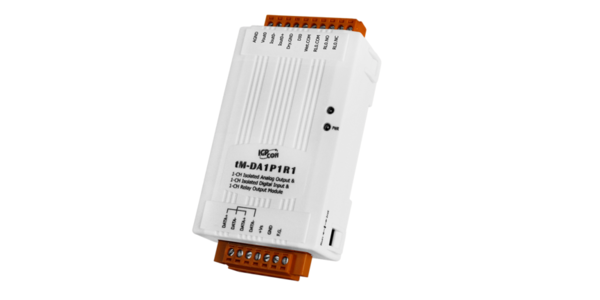

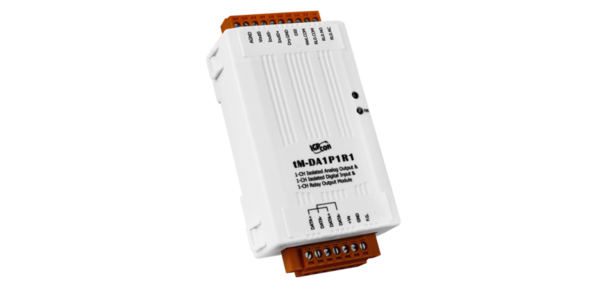

tM-DA1P1R1
1 채널 아날로그 출력, 1 채널 디지털 입력 및 1 채널 릴레이 출력 모듈
~ NEW ~
![]() |
|
|||
모델명 : tM-DA1P1R1 |
▪ 절연(Isolation) 아날로그 출력
▪ 절연(Isolation) 디지털 입력
▪ Power Relay 출력
▪ 듀얼 워치 독
▪ 파워-온 값 (Power-on Value) 설정
▪ 안전 값(Safe Value) 설정
▪ 4 kV ESD 보호
▪ 3 kV 모듈 내부 절연
▪ 비용 효율적
▪ 넓은 작동 온도 범위 : -25 ~ + 75 °C
tM-DA1P1R1은 1 개의 아날로그 출력 채널, 1 개의 디지털 입력 채널 및 1 개의 릴레이 출력 채널을 제공하는 RS-485 인터페이스 모듈입니다.
아날로그 출력 해상도는 12-bit 이며 출력 범위는 0 ~ 10 V 및 0 ~ 20 mA입니다.
디지털 입력 채널은 Dry 접점 타입이며 16-bit 카운터 기능을 제공합니다.
릴레이 출력 유형은 Form C 이며 모든 I/O 터미널은 4kV ESD 보호 및 3kV 모듈 내부 절연을 제공합니다.
▪ 공업 자동화
▪ 산업 기계
▪ 빌딩 자동화
▪ 조광기 제어
▪ 식음료 시스템
▪ 반도체 제조
▪ 제어 시스템
아날로그 출력 | ||
채널 | 1 | |
유형 | 0 ~ 10V, 0 ~ 20 mA, 4 ~ 20 mA | |
해상도 | 12-bit | |
정확도 | +/- 0.1 %의 FSR | |
DA 출력 응답 시간 | 10 ms | |
전압 출력 기능 | 20 mA | |
전류 부하 저항 | 500 Ω | |
디지털 입력 / 카운터 | ||
채널 | 1 | |
유형 | Dry 접점 | Source |
Wet 접점 | Sink/Source | |
Wet 접점 | On 전압 레벨 | + 3.5 VDC ~ + 50 VDC |
Off 전압 레벨 | 최대 +1 VDC | |
입력 임피던스 | 10 KΩ, 0.5 W | |
Dry 접점 | On 전압 레벨 | Close to GND |
Off 전압 레벨 | Open | |
카운터 | 채널 | 1 |
최대 카운트 | 65535 (16-bit) | |
최대 입력 주파수 | 100 Hz | |
최소 펄스 폭 | 5 ms | |
과전압 보호 | 70 VDC | |
릴레이 출력 | ||
채널 | 1 | |
유형 | Power Relay, Form C | |
동작 부하 전압 범위 | 250 VAC 또는 30 VDC | |
최대 부하 전류 | NO : 10 A @ 250 VAC NC : 6 A @ 250 VAC |
|
운영 시간 | 최대 15ms | |
릴리스 시간 | 최대 5ms, | |
기계적 내구성 | 1 X 107 OPS | |
전기 내구성 | 5 X 104 OPS | |
Power On 및 Safe 값 | Yes, 프로그래밍 가능 |
통신 | ||
인터페이스 | RS-485 | |
포맷 | (N, 8, 1), (N, 8, 1), (O, 8,1) | |
전송 속도 | 1200 ~ 115200 bps | |
프로토콜 | DCON, Modbus/RTU, Modbus/ASCII | |
워치 독 | 통신 (프로그래밍 가능) | |
LED 표시기 | ||
전원 | 전원 표시 LED 1개 | |
절연 | ||
모듈 내 절연, 필드 - 로직 | 2500 VDC | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4 kV 접점 | |
임의 지점에 대해 ± 8 kV 공기 | ||
EFT (IEC 61000-4-4) | 전력용 ± 4 kV | |
전원 요구 사항 | ||
역 극성 보호 | Yes | |
터미널 블록에서 전원 공급 | Yes, 10 ~ 30 VDC | |
소비 전력 | 최대 1.8 W | |
기계 | ||
치수 (W x L x H) | 52 mm x 98 mm x 27 mm | |
설치 | DIN 레일 마운팅 | |
환경 | ||
작동 온도 | -25 °C ~ +75 °C | |
보관 온도 | -30 °C~ + 80 °C | |
습도 | 10 ~ 95 % RH, 비응축 |
tM-DA1P1R1 CR | 1 채널 절연 아날로그 출력, 1 채널 절연 디지털 입력 및 1 채널 릴레이 출력 모듈 (RoHS) |
