제품 상세보기
;)
;)
;)

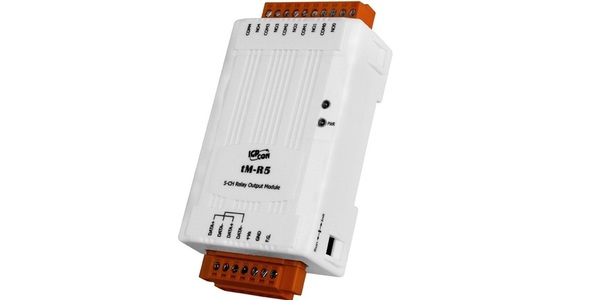

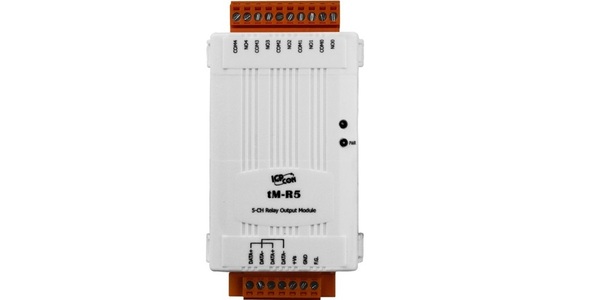

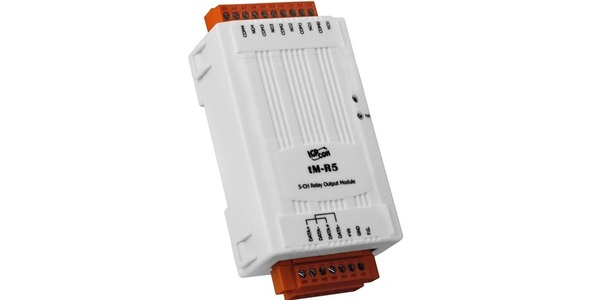

tM-R5
- 제품명
- tM-R5
- 용도
- 초소형 릴레이 출력 & 디지털 입력
- 특성
- 5-채널 릴레이 출력 모듈
- 제조사
- ICPDAS(대만)
tM-R5
5-채널 릴레이 출력 모듈
 |
|
|||
| 모델명 : tM-R5 |
- • 릴레이 출력
- • 듀얼 워치 독
- • 파워 온 값 설정 구성 가능
- • 안전 값 설정 구성 가능
- • 비용 효율적인
- • 넓은 작동 온도 범위 : -25 ~ + 75 °C
tM-R5는 릴레이 출력을 위해 5개의 채널을 제공합니다.
모든 출력 채널은 Form A 타입 릴레이이며, 전원 켜기 및 안전한 디지털 출력 값을 구성하는 옵션이 있습니다.
4 kV ESD 보호 및 3750 VDC 모듈 내부 절연도 제공됩니다.
- • 모든 유형의 On/Off 제어
- • 공업 자동화
- • 산업 기계
- • 빌딩 자동화
- • 식음료 시스템
- • 반도체 제조
- • 제어 시스템
| 릴레이 출력 | ||
| 출력 채널 | 5 | |
| 유형 | Power Relay, Form A (SPST NO) | |
| 작동 전압 | 250 VAC 또는 30 VDC | |
| 최대 부하 전류 | 5 A | |
| 운영 시간 | 6 ms | |
| 릴리스 시간 | 3 ms | |
| 전기적 수명 (저항 부하) |
VDE | 5 A @250 VAC 30,000 ops (10 ops/분) at 75XC |
| 5 A @30 VDC 70,000 ops (10 ops/분) at 75XC | ||
| UL | 5 A @250 VAC/30 VDC 6,000 ops | |
| 3 A @250 VAC/30 VDC 100,000 ops | ||
| 기계적 수명 | 20,000,000 ops at no load (300 ops/분) | |
| 파워 온 값 | Yes, 프로그래밍 가능 | |
| 안전 값 | Yes, 프로그래밍 가능 | |
| 통신 | ||
| 인터페이스 | RS-485 | |
| 포맷 | (N, 8, 1), (N, 8, 1), (O, 8,1) | |
| 전송 속도 | 1200 ~ 115200 bps | |
| 프로토콜 | DCON, Modbus/RTU, Modbus/ASCII | |
| 듀얼 워치 독 | Yes, 모듈 (2.3 초), 통신 (프로그래밍 가능) | |
| LED 표시기 | ||
| 전원 | 전원 표시 LED 1개 | |
| 절연 (Isolation) | ||
| 모듈 내 절연, 필드-to-로직 | 3750 VDC | |
| EMS 보호 | ||
| ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4 kV 접점 | |
| 임의 지점에 대해 ± 8 kV 공기 | ||
| EFT (IEC 61000-4-4) | 전력용 ± 4 kV | |
| 전원 요구 사항 | ||
| 역 극성 보호 | Yes | |
| 터미널 블록에서 전원 공급 | Yes, 10 ~ 30 VDC | |
| 소비 전력 | 최대 1.0 W | |
| 기계 | ||
| 치수 (W x L x H) | 52 mm x 98 mm x 27 mm | |
| 설치 | DIN 레일 마운팅 | |
| 환경 | ||
| 작동 온도 | -25 °C ~ +75 °C | |
| 보관 온도 | -30 °C ~ +75 °C | |
| 습도 | 10 ~ 95 % RH, 비응축 | |
| tM-R5 CR | 5-채널 릴레이 출력 모듈 (RoHS) |
