I-8017HW

제품명
I-8017HW
용도
아날로그 I/O
특성
전압/전류/센서 입력 모듈
제조사
ICPDAS(대만)

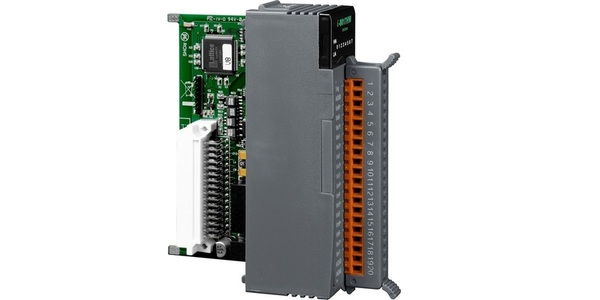

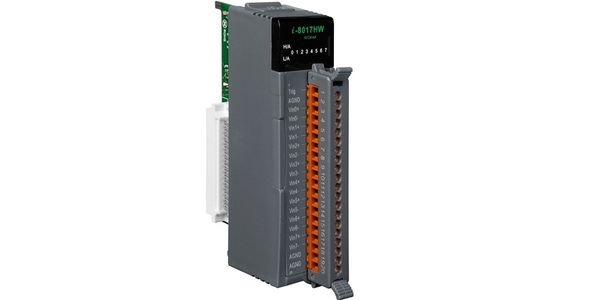

I-8017HW / I-8017DW ​​/ I-8017HCW
8 채널 아날로그 입력 모듈





  ~ NEW ~ ~ NEW ~
  • 14 비트 100KHz AD 변환기
  • 내부 또는 외부 트리거

모델 : I-8017HW 모델 : I-8017DW 모델 : I-8017HCW





I-8017HW는 고성능 아날로그 입력 모듈입니다. 최대 16 채널 단일 종단 또는 8 채널 차동 입력을 하나의 모듈에 연결할 수 있습니다. 14 비트 분해능, 약 90K S / s 샘플링 속도를 특징으로합니다. 2500 Vrms의 절연 보호 기능을 제공합니다.




  • 고속 데이터 수집 시스템
  • 프로세스 모니터링 및 제어
  • 진동 분석
  • 디지털 I / O 포트에서 디지털 패턴 생성기




모델 I-8017HW I-8017HCW I-8017DW
아날로그 입력
입력 채널 16 채널 단일 종단 / 8 채널 차동
전압 입력 범위 +/- 10V, +/- 5V, +/- 2.5V, +/- 1.25V
전류 입력 범위 +20 ~ -20 mA 옵션 외부 125 옴 저항 필요 점퍼 선택
해결 14 비트
샘플 속도 단일 채널 폴링 모드 : 약 90K S / 초
단일 채널 인터럽트 모드 : 50K S / S
8 채널 스캔 모드 : 16KS / s
정확성 FSR의 ± 0.1 %
제로 드리프트 ± 0.1uV / ° C
스팬 드리프트 ± 10ppm / ° C
ESD 보호 4KV
입력 임피던스 20K, 200K, 20M (점퍼 셀렉트)
입력 대역폭 100 KHz
모듈 내 격리, 필드 - 논리 2500 VDC
커넥터 20 핀 단자대 D-sub 37 핀
LED 디스플레이
전원 표시 등으로 1 개의 LED / 상태 표시 등으로 16 개의 LED
전력 소비 최대 2W
환경
작동 온도 -25 ~ 75 ° C
보관 온도 -30 ~ 75 ° C
습기 5 ~ 95 %, 비 응축
치수
30 mm x 102 mm x 115 mm (W x L x H) 상세 정보

DN-37-381-A가있는 I-8017DW






I-8017HW CR 8 채널 아날로그 입력 모듈 (그레이 커버) (RoHS)
I-8017DW ​​CR 8 채널 아날로그 입력 모듈 (그레이 커버) (RoHS)
I-8017HCW CR 8 채널 아날로그 입력 모듈 (그레이 커버) (RoHS)
