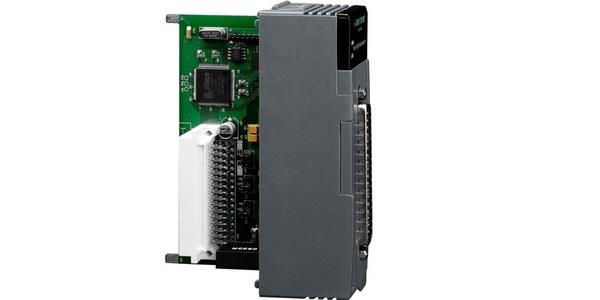

I-8017HW는 고성능 아날로그 입력 모듈입니다. 최대 16 채널 단일 종단 또는 8 채널 차동 입력을 하나의 모듈에 연결할 수 있습니다. 14 비트 분해능, 약 90K S / s 샘플링 속도를 특징으로합니다. 2500 Vrms의 절연 보호 기능을 제공합니다.
모델 | I-8017HW | I-8017HCW | I-8017DW |
아날로그 입력 | |||
입력 채널 | 16 채널 단일 종단 / 8 채널 차동 | ||
전압 입력 범위 | +/- 10V, +/- 5V, +/- 2.5V, +/- 1.25V | ||
전류 입력 범위 +20 ~ -20 mA | 옵션 외부 125 옴 저항 필요 | 점퍼 선택 | |
해결 | 14 비트 | ||
샘플 속도 | 단일 채널 폴링 모드 : 약 90K S / 초 단일 채널 인터럽트 모드 : 50K S / S 8 채널 스캔 모드 : 16KS / s |
||
정확성 | FSR의 ± 0.1 % | ||
제로 드리프트 | ± 0.1uV / ° C | ||
스팬 드리프트 | ± 10ppm / ° C | ||
ESD 보호 | 4KV | ||

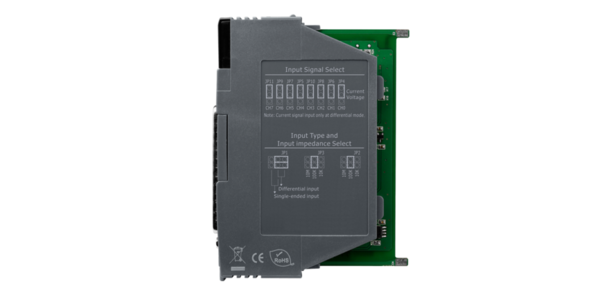

입력 임피던스 | 20K, 200K, 20M (점퍼 셀렉트) | ||
입력 대역폭 | 100 KHz | ||
모듈 내 격리, 필드 - 논리 | 2500 VDC | ||
커넥터 | 20 핀 단자대 | D-sub 37 핀 | |
LED 디스플레이 | |||
전원 표시 등으로 1 개의 LED / 상태 표시 등으로 16 개의 LED | |||
힘 | |||
전력 소비 | 최대 2W | ||
환경 | |||
작동 온도 | -25 ~ 75 ° C | ||
보관 온도 | -30 ~ 75 ° C | ||
습기 | 5 ~ 95 %, 비 응축 | ||
치수 | |||
30 mm x 102 mm x 115 mm (W x L x H) 상세 정보 |

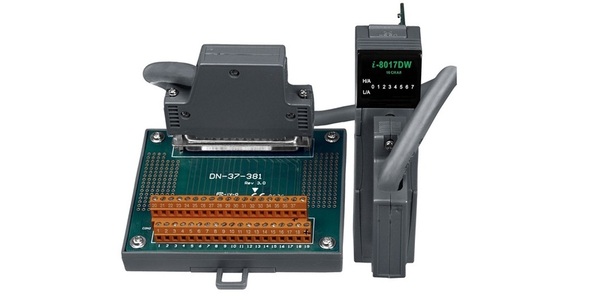

DN-37-381-A가있는 I-8017DW
I-8017HW CR | 8 채널 아날로그 입력 모듈 (그레이 커버) (RoHS) |

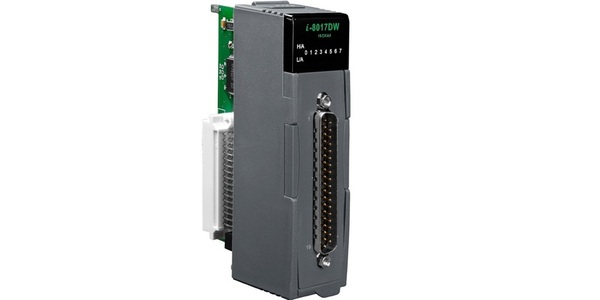

I-8017DW CR | 8 채널 아날로그 입력 모듈 (그레이 커버) (RoHS) |
I-8017HCW CR | 8 채널 아날로그 입력 모듈 (그레이 커버) (RoHS) |
