I-8088W

제품명
I-8088W
용도
카운터/Frequency/인코더 입력 모듈
제조사
ICPDAS(대만)

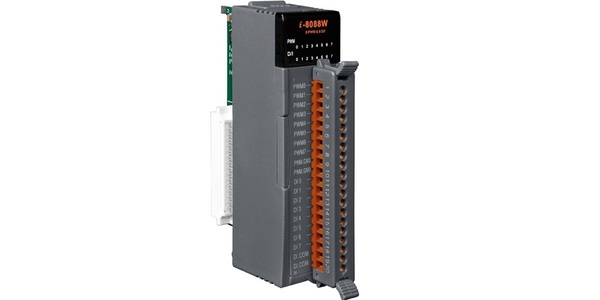

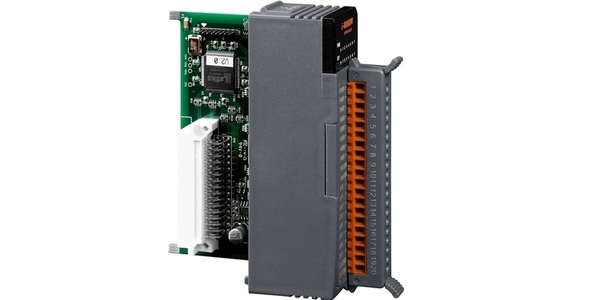

I-8088W
8 채널 PWM 출력 및 8 채널 절연 DI 모듈

모델 : I-8088W

  • 소프트웨어 개입없이 하드웨어에 의한 PWM 출력 자동 생성.
  • 0.1 Hz ~ 99.9 % 듀티 사이클을 갖는 10 Hz ~ 500 kHz (비 연속) PWM 출력 주파수

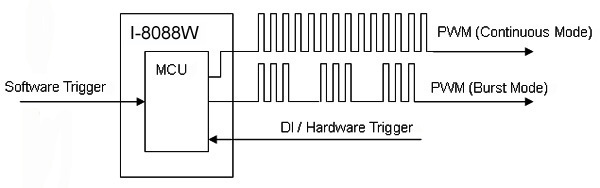

  • PWM 출력을위한 소프트웨어 및 하드웨어 트리거 모드
  • 개별 및 동기 PWM 출력
  • 소프트웨어 트리거 모드를 사용하면 모든 PWM 채널에 대한 구성을 설정 한 다음 동시에 하나씩 또는 모두 트리거 할 수 있습니다.
  • 대기 모드를위한 버스트 모드 PWM 동작
  • DI 채널은 PWM 출력의 간단한 디지털 입력 채널 또는 하드웨어 트리거 소스로 구성 할 수 있습니다.

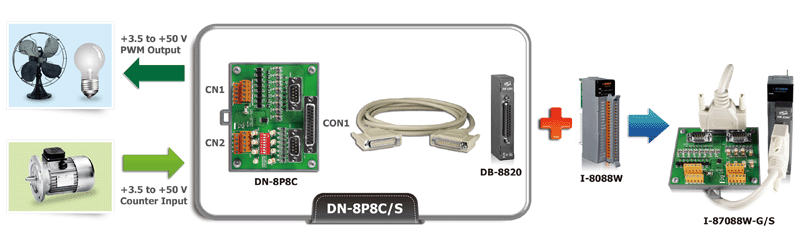

PWM (Pulse Width Modulation)은 아날로그 회로를 제어하는 ​​강력한 기술입니다. 이 제품은 디지털 출력을 사용하여 아날로그 듀티 사이클 및 주파수가있는 파형을 생성하여 아날로그 회로를 제어합니다. I-8088W에는 8 개의 PWM 출력 채널과 8 개의 디지털 입력이 있습니다. 강력하고 비용 효율적인 아날로그 제어 시스템을 개발하는 데 사용할 수 있습니다.




  • 모터의 위치 / 속도 제어
  • 램프의 밝기를 어둡게하기
  • 팬 속도 제어






PWM 출력
채널 8 채널
스케일링 해상도 16 비트 (각 단계마다 1 ~ 128 μs)
주파수 범위 10 Hz ~ 500 kHz (비 연속)
듀티 사이클 0.1 % ~ 99.9 %
PWM 모드 버스트 카운팅, 연속 모드
버스트 카운터 1 ~ 65535
하드웨어 트리거 모드 트리거 시작 및 트리거 중지
출력 유형 출처
최대 부하 전류 1 mA
모듈 내 격리, 필드 - 논리 3750Vrms
ESD 보호 각 채널에 대해 4kV 접점
디지털 입력
입력 채널 8 (싱크 / 소스)
입력 유형 모든 디지털 입력을위한 하나의 공통
온 전압 레벨 +5 ~ + 30V
오프 전압 레벨 <0.8V
입력 임피던스 4.7 kΩ, 1/4 W
모듈 내 격리, 필드 - 논리 3750Vrms
ESD 보호 각 채널에 대해 4kV 접점
LED 디스플레이
전원 표시 등으로 1 개의 LED / PWM 및 디지털 입력 표시기로 16 개 LED
전력 소비 40 mA @ 5 V, 2 W ± 5 %
환경
작동 온도 -25 ~ +75 ° C
보관 온도 -30 ~ + 85 ° C
습기 5 ~ 95 %, 비 응축
치수
30mm x 102mm x 115mm (가로 x 세로 x 높이) 상세 정보




I-8088W-G CR 8 채널 PWM 출력 및 8 채널 절연 DI 모듈 (그레이 커버) (RoHS)
