LC/SC/DALI 시리즈 : 스마트 조명 제어 (Smart Lighting Control)
ICP DAS의 Smart Lighting Control 제품은 빌딩 자동화용으로 설계되었고 빠른 배선, 설치 및 설정으로 사용하기 쉬운 모듈입니다.
LC 및 SC 시리즈는 Modbus 및 DCON 프로토콜을 지원합니다.
DALI 시리즈는 DALI 변환기 제품입니다. 다양한 요구에 따라 사용자는 디지털 입력 또는 RS-485 통신을 통해 직접 제어하도록 선택할 수 있습니다.

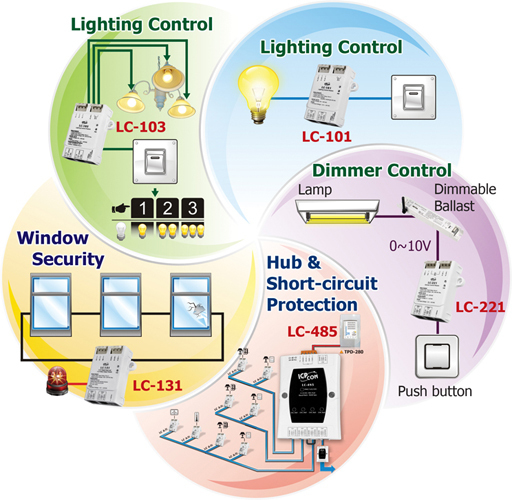

주요 응용 분야는 그룹 조명, 조광기, 전동 커튼, 온도 및 습도의 에어컨 팬, Windows 보안 및 기타 자동화 제어 장치입니다.

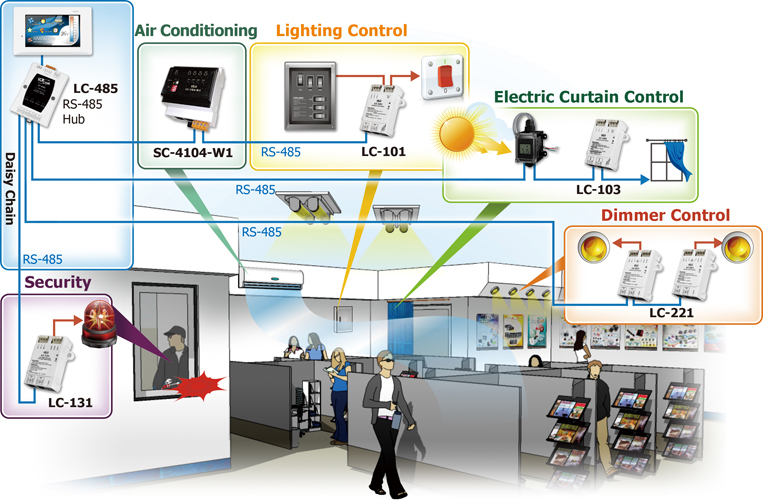

ICP DAS의 Hub 모델 및 TouchPAD 모델과 결합하면 스마트 홈/빌딩 자동화 시스템을 설계 할 수 있습니다.
 |
|
 |
쉬운 설치 |
| |
RJ-11 커넥터를 사용하면 모든 LC 장치에 전원 및 데이터를 쉽게 배치 할 수 있습니다. |
|
|
쉬운 구성 |
| |
RS-485를 통해 통신을 구성하거나 DIP 및 로터리 스위치로 쉽게 구성 할 수 있습니다. |
|
 |
 |
|
Modbus RTU 및 DCON 통신 프로토콜 지원 |
| |
타사 장치를 쉽게 통합 할 수 있도록 산업 표준 Modbus 프로토콜과 DCON 프로토콜을 지원합니다. |
| |
|
|
디지털 입력 및 RS-485 통신을 통한 제어 |
| |
릴레이 출력을 제어하는 두 가지 방법을 제공합니다 : 디지털 입력에서 직접 또는 RS-485 통신 또는 둘 다를 통해. |
|
|
|
| |
LC 시리즈 : 조명 제어 모듈 (Lighting Control Module)
| LC-101 / LC-103은 사용하기 쉬운 조명 모듈이며 소프트웨어 없이 제어 릴레이 출력을 제공합니다. |
| |
| LC-221은 두 가지 제어 방법을 제공합니다. 조광기를 통해 형광 램프의 밝기를 제어하거나 DI 또는 컨트롤러를 통하는 것 입니다. |
| |
| LC-131은 3 채널 단락 회로 디지털 입력 및 1 채널 릴레이 출력을 갖춘 DI 제어 모듈입니다. |
| |
| LC-485는 4 채널 스타 토폴로지 허브 및 전원 공급 장치로, RS-485 단락 회로 기능을 갖추고 있으며, 자동으로 장애 채널을 차단하고 전체 통신 시스템을 보호합니다. |
| |
LC-223은 조광기 제어를 위한 2 단계 기능을 제공합니다.
사람이 감지 범위에 들어 가지 않으면, 램프가 10 % 밝기로 유지됩니다.
사람이 감지 범위에 들어가면, 조명이 사전 설정된 밝기 (20 % ~ 100 %)로 바뀝니다.
사람이 감지 범위를 벗어날 때, 조명은 설정 조명 시간 후 10 % 밝기로 돌아가고 주변 밝기가 될 때까지 밝기를 유지합니다. |
|
| 조명 제어 (Lighting Control) |
| 모델명 |
Relay 출력 |
AC 디지털 입력 |
| 채널 |
타입 |
최대 부하 전류 |
채널 |
타입 |
On 전압 레벨 |
Off 전압 레벨 |
 |
LC-101 |
1 |
Power Relay, Form C |
NO: 10 A, NC: 6 A |
1 |
90 ~ 240 VAC |
85 VAC |
60 VAC |
|
LC-103 |
3 |
Power Relay, Form A |
5 A |
1 |
90 ~ 240 VAC |
85 VAC |
60 VAC |
|
| |
| 조명 제어 : 부하 전류 피드백 측정 (Lighting Control: Load Current Feedback Measurement) |
| 모델명 |
부하 전류 피드백(Feedback)을 이용한 Relay 출력 |
전류/디지털/Thermistor 입력 |
| 채널 |
타입 |
범위 |
채널 |
범위 |
|
LC-305 |
– |
– |
– |
5 |
AC 부하 전류 입력 : 0 ~ 5 A |
|
| |
| 조명 제어 : 아날로그 조광기 (Lighting Control: Analog Dimmer) |
| 모델명 |
Relay 출력 |
아날로그 출력 |
디지털 입력 |
| 채널 |
타입 |
부하
전류 |
권장 작업 전류 |
Inrush 전류
(최대) |
조명수
(최대) |
채널 |
타입 |
해상도 |
채널 |
타입 |
전압 레벨 |
|
LC-221 |
1 |
Power Relay, Form A |
최대 16A (Res.) |
최대 0.6A @250 VAC |
최대
38.5 A/375uS |
백열 램프:
40 W/220VAC * 3 세트 |
1 |
0 to 20 mA,
4 to 24 mA,
0 to 10 V,
1 to 10 V |
12-bit |
1 |
90 to 240 VAC |
ON:85/OFF:45 VAC |
|
LC-223 |
1 |
90 to 240 VAC |
ON:85/OFF:45 VAC |
| 2 |
Dry Contact |
ON: Close to AGND |
| OFF: Open |
 |
LC-223H |
최대 125 A/600uS |
백열 램프: 40W/ 220VAC * 8 세트 |
1 |
90 to 240 VAC |
ON:65/OFF:58 VAC |
| 2 |
Dry 접점 |
ON: Close to AGND |
| OFF: Open |
|
| |
| 전등 제어 : 디지털 조광기 (Lighting Control: Digital Dimmer (DALI Gateway)) |
| 모델명 |
입력 채널 |
아날로그 출력 |
커넥터 |
기타 |
|
DGW-521 |
1 X RS-485/RS-232
1 x USB (Virtual COM) |
1 x DALI |
2-핀 터미널 블록 |
Built-in DALI 전원
(DC 16 VDC ± 5%, 최대 전류 250 mA) |
|
| |
| 보안 (Security) |
| 모델명 |
Relay 출력 |
디지털 입력 |
| 채널 |
타입 |
최대 부하 전류 |
채널 |
타입 |
On 전압 레벨 |
Off 전압 레벨 |
|
LC-131 |
1 |
Power Relay, Form A |
16 A |
3 |
Dry Contact |
Close to DI.COM |
Open |
|
| |
| RS-485 Hub |
| 모델명 |
입력 채널 |
출력 채널 |
커넥터 |
속도 |
|
LC-485 |
1 |
4 |
RJ-11 |
1200 ~ 115200 bps |
|
