LC-103

제품명
LC-103
용도
조명 제어
특성
1-채널 AC 디지털 입력 및 3-채널 릴레이 출력 조명 제어 모듈
제조사
ICPDAS(대만)







LC-103
1 채널 AC 디지털 입력 및 3 채널 릴레이 출력 조명 제어 모듈







~ NEW ~

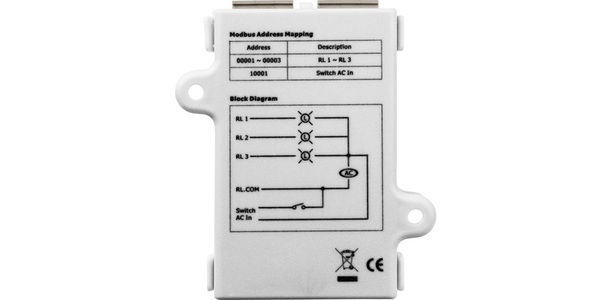

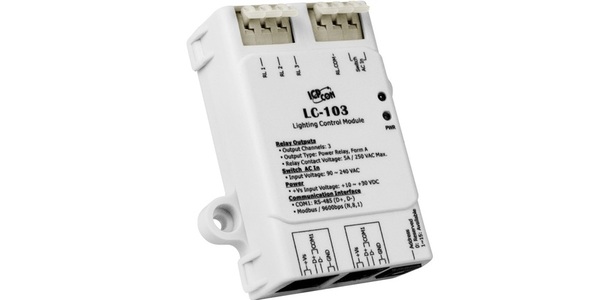

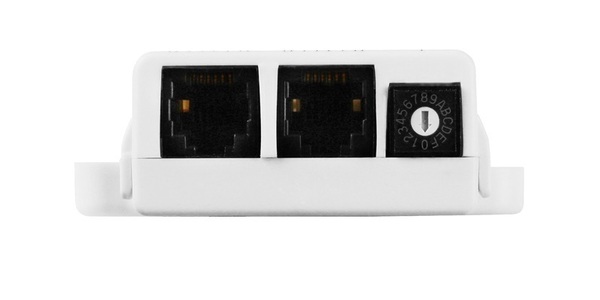

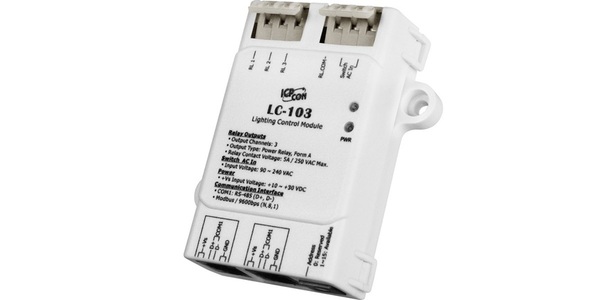

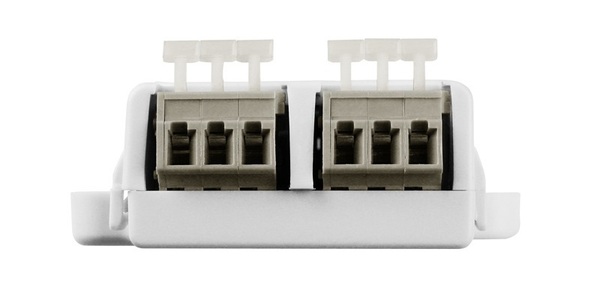

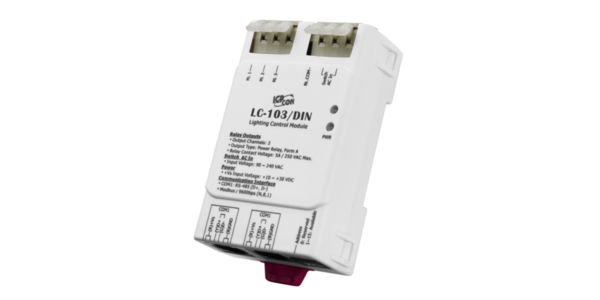

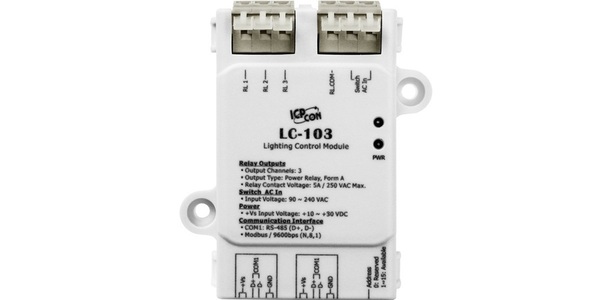

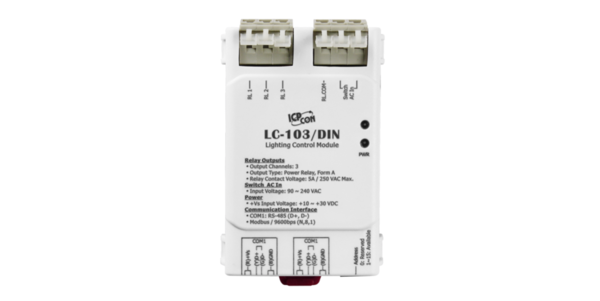

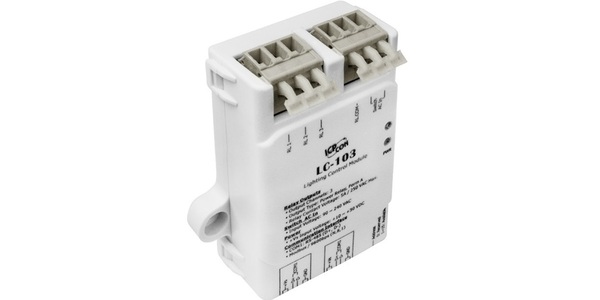

모델명 : LC-103 모델명 : LC-103/DIN





  • • 조명 제어를 위한 비용 효울적인 모듈
  • 전원 릴레이 출력
  • 절연 된 AC 디지털 입력
  • 초소형 폼 팩터
  • 저전력 소비





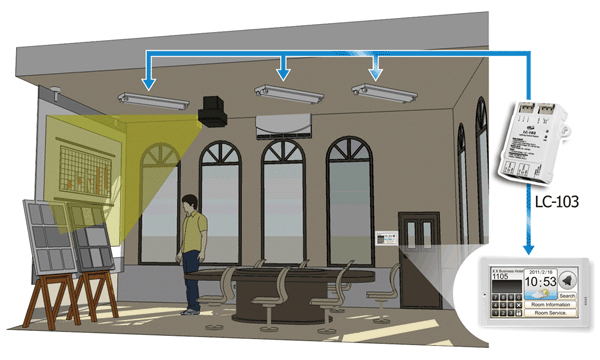

LC-103은 설치 및 작동에 특별한 전문 기술이 필요 없이 사용하기 쉬운 조명 제어 모듈이며, DO 채널을 제어하기 위해 소프트웨어가 필요하지 않습니다.
LC-103은 디지털 입력 (포토 커플 절연;photo couple isolation)을 위해 1개의 채널을, 릴레이 출력을 위해 3개의 채널을 제공합니다.
모든 출력 채널은 Form A Relay이며, 입력 채널은 배선 연결을 사용하는 Sink type을 기반으로 합니다.
입력 채널은 원격 호스트 컨트롤러 없이도 3채널 릴레이 ON 및 OFF 시퀀스를 직접 제어 할 수 있습니다.
4 kV ESD 보호 및 5000 Vrms 모듈 내부 절연도 제공됩니다.

필요한 경우 LC-103과의 통신은 Modbus RTU 프로토콜을 기반으로 프로그래밍 할 수 있으며, 하드웨어 구성을 통해 Modbus RTU 통신을 위해 다른 주소를 설정할 수 있다는 이점도 있습니다.

주의
LC-103을 사용하여 채널 당 80W를 초과하는 장치에 연결하지 마십시오. 모듈이 오작동 할 수 있습니다.
ICP DAS는 부적절한 사용으로 인해 발생할 수 있는 어떠한 손상이나 손해에 대해서도 책임을지지 않으며 그러한 사용으로 인해 보증이 무효화 될 수 있습니다.









디지털 입력
입력 채널 1
유형 90 ~ 240 VAC
On 전압 레벨 85 VAC
Off 전압 레벨 60 VAC
입력 임피던스 68 KΩ, 1 W
절연 (Isolation) 5000 Vrms
기능 로컬 및 원격 직접 제어 릴레이 ON/OFF 및 원격 상태 모니터링
릴레이 출력
출력 채널  3
유형 Power Relay, Form A (SPST NO)
작동 전압 250 VAC 또는 30 VDC
최대 부하 전류 5 A
운영 시간 최대 10ms
릴리스 시간 최대 5 ms
전기적 수명 (저항 부하) 100,000 연산
기계적 수명 무부하시(no load) 20,000,000 ops (300 ops/분)
파워 온 값 (Power-on Value) No
안전 값 (Safe Value) No




통신
인터페이스 RS-485
포맷 N, 8, 1
전송 속도 9600 bps
프로토콜 Modbus RTU / DCON
노드 주소 1 ~ 31
커넥터 RJ-11 (6P4C 또는 6P6C)
LED 디스플레이
전원 전원 표시 LED 1개
EMS 보호
ESD (IEC 61000-4-2) 각 터미널에 대해 ± 2 kV 접점
임의 지점에 대해 ± 4 kV 공기
EFT (IEC 61000-4-4) 전력용 ± 2kV
전원 요구 사항
입력 전압 범위 10 ~ 30 VDC
소비 전력 최대 0.5 W
커넥터 RJ-11
기계
치수 (W x L x H) 52 mm x 98 mm x 27 mm
설치 나사 장착
환경
작동 온도 -25 °C ~ + 75 °C
보관 온도 -30 °C ~ + 75 °C
습도 10 ~ 95 % RH, 비응축




LC-103 CR 1-채널 AC 디지털 입력 및 3-채널 릴레이 출력 조명 제어 모듈 (RoHS)
LC-103/DIN CR 1-채널 AC 디지털 입력 및 3-채널 릴레이 출력 조명 제어 모듈 (DIN 레일 장착) (RoHS)
