제품 상세보기

LC-221

제품명
LC-221
용도
조명 제어
특성
조광기 제어 모듈
제조사
ICPDAS(대만)





LC-221
조광기 제어 모듈







~ NEW ~

모델명 : LC-221 모델명 : LC-221/DIN







  • •     Power Relay 출력
  • •     절연 된 AC 디지털 입력
  • •     조광장치 안정기 제어용 절연 아날로그 출력
  • •     2500 VDC 모듈 내 절연
  • •     +/- 4 kV ESD 보호
  • •     DCON 및 Modbus RTU 프로토콜 지원
  • •     간편한 나사 장착형 초소형 폼 팩터

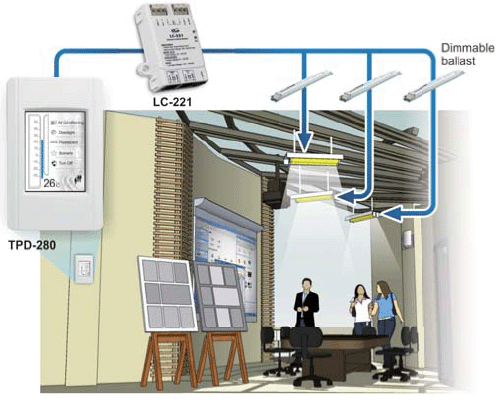

LC-221은 설치 및 작동에 전문 기술이 필요없는 사용하기 쉬운 조광장치 안정기 제어 모듈(dimming ballast control module)입니다.
디지털 입력 또는 호스트 컨트롤러를 사용하여 조광기를 통해 형광 램프의 밝기를 제어하는 ​​두 가지 방법을 제공합니다.
디지털 입력은 원격 호스트 컨트롤러가 필요없이 순차적으로 10%에서 100%까지의 빛의 값을 직접 제어 할 수 있습니다.
4 kV ESD 보호 및 2500 VDC 모듈 내부 절연도 제공됩니다.
필요한 경우 LC-221과의 통신은 Modbus RTU 프로토콜을 기반으로 프로그래밍 할 수 있으며, 하드웨어 구성을 통해 Modbus RTU 통신을 위해 다른 주소를 설정할 수 있다는 이점이 있습니다.








아날로그 출력
채널 1
유형 0 ~ 20 mA, 4 ~ 20 mA, 0 ~ 10 V, 1 ~ 10 V
해상도 12-bit
레벨 Close to GND
정확도 +/- 0.1 %의 FSR
DA 출력 응답 시간 10 ms
전압 출력 기능 20 mA
전류 부하 저항 450 Ω
디지털 입력
채널 1
유형 Wet
On 전압 레벨 85 VAC ~ 240 VAC
Off 전압 레벨 최대 45 VAC
입력 임피던스 68 KΩ, 1 W
릴레이 출력
채널 1
유형 Power Relay, Form A (SPST NO)
작동 전압 250 VAC 또는 30 VDC
최대 부하 전류 16 A (Res. load)
작동 시간 최대 15ms
릴리스 시간 최대 5 ms
기계적 지구력 10,000,000 OPS
전기 내구성 50,000 OPS
전원 켜기 및 안전 값 Yes, 프로그래밍 가능





통신
인터페이스 RS-485
포맷 N, 8, 1
전송 속도 1200 ~ 115200 bps
프로토콜 DCON, Modbus RTU
노드 주소 64 ~ 95

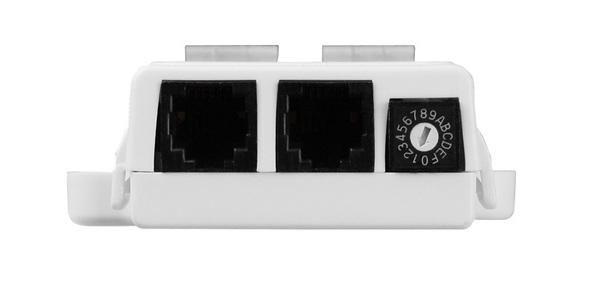

커넥터 RJ-11 (6P4C 또는 6P6C)
LED 디스플레이
전원 전원 표시 LED 1개
절연 (Isolation)
모듈 내 절연, 필드-to-로직 2500 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 대해 ± 4kV 접촉
임의 지점에 대해 ± 4 kV 공기
EFT (IEC 61000-4-4) 전력용 ± 4 kV
전원
역 극성 보호 Yes
터미널 블록에서 전원 공급 Yes, 10 ~ 30 VDC
소비 전력 최대 1.4 W
기계
치수 (W x L x H) 52 mm x 98 mm x 27 mm
설치 나사 장착
환경
작동 온도 -25 °C ~ + 75 °C
보관 온도 -30 °C ~ + 80 °C
습도 10 ~ 95 % RH, 비응축





LC-221 CR 1-채널 조광기 제어 모듈 (RoHS)
LC-221/DIN CR 1 채널 조광기 제어 모듈 (DIN 레일 장착) (RoHS)
