ET-87P4

제품명
ET-87P4
용도
Ethernet 원격 I/O 확장 장치
특성
Ethernet
제조사
ICPDAS(대만)
ET-87P4 / ET-87P8
I / O 확장 장치

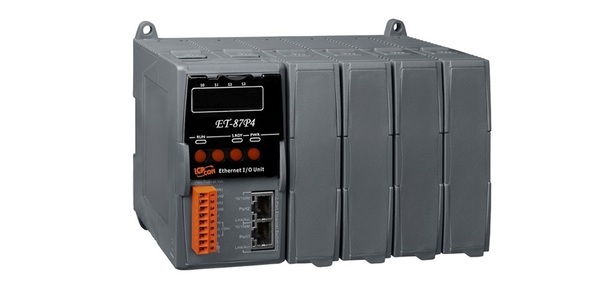

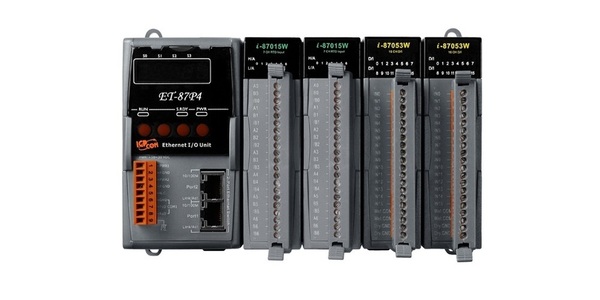

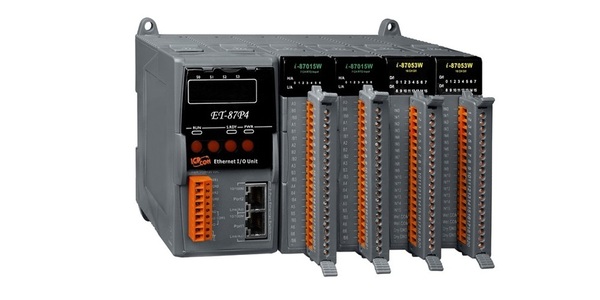

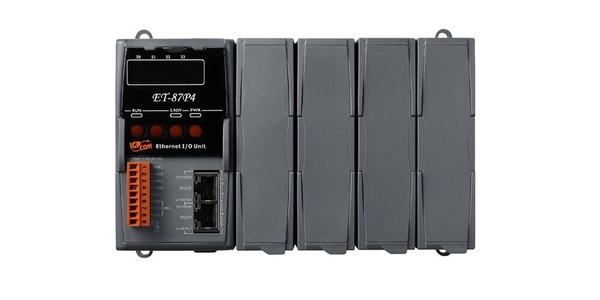

모델 : ET-87P4 모델 : ET-87P8

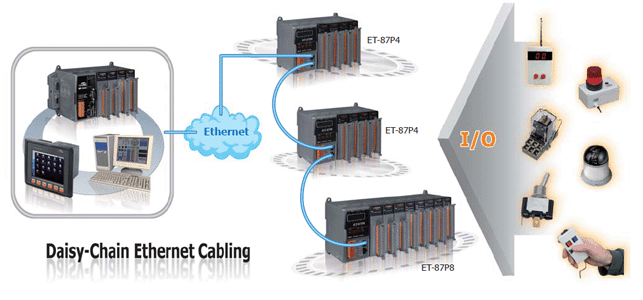

ET-87Pn 시리즈는 산업 모니터링 및 제어 어플리케이션을 위해 이더넷을 통해 I-87K 시리즈 I / O 모듈을 확장하는 원격 지능형 I / O 확장 장치입니다. 데이지 체인 토폴로지를 형성하기 위해 2 개의 이더넷 스위치 포트를 제공합니다. 데이지 체인 (daisy-chain) 기능을 통해 ET-87Pn을 서로 또는 다른 이더넷 장치에 직렬로 연결할 수 있습니다. 사용은 쉽게 기능을 사용하여 케이블 링을 단순화하고 설치 공간을 절약 할 수 있습니다.

ET-87Pn은 거칠고 시끄러운 환경에서 사용되도록 설계되었으므로 하드웨어는 넓은 전원 입력 범위 (10 ~ 30 V DC), 절연 된 전원 입력으로 작동하며 넓은 온도 (-25 ~ +75 ° C)에서 작동 할 수 있습니다. I / O 모듈의 설치 및 유지 보수를 단순화하기 위해 핫 스왑 허용, 자동 구성, 오류 감지 LED 표시기, 활성 상태로 유지하는 이중 감시 장치, 프로그래밍 가능한 전원 켜기 및 안전을위한 안전한 값과 같은 많은 유용한 기능을 제공합니다.

아날로그 입 / 출력, 디지털 입력 / 출력, 카운터, 주파수 I / O 모듈을 포함하여 30 개 이상의 I / O 모듈이 장치에 지원됩니다. 우리는 DLL, ActiveX, Labview 드라이버, InduSoft 드라이버, Linux 드라이버, OPC 서버 등과 같은 다양한 소프트웨어 개발 키트 (SDK) 및 데모를 제공합니다. ET-87Pn에 연결된 I-87K 시리즈 I / O 모듈은 쉽게 변형 된 소프트웨어 시스템에 통합.



  • 데이지 체인 토폴로지를위한 2 개의 이더넷 포트
  • LAN 우회 기능
  • 허용 된 핫 스왑
  • 자동 구성
  • 오류 검출을위한 LED 표시기
  • 구성 버튼을 눌러 IP 주소 공유
  • DCON 프로토콜
  • I-87K 모듈 용 4/8 I / O 슬롯
  • 작동 온도 : -25 ~ + 75 ° C








모델 ET-87P4 ET-87P8
인터페이스 유형 : 이더넷
포트 RJ-45 × 2
10 / 100Base-TX
(자동 협상, 자동 MDI / MDI-X, LED 표시 등)
케이블 연결 데이지 체인 이더넷 케이블 링
격리 3000 V DC
ESD 보호 +/- 4 K 접촉 방전 및 +/- 8 K 공기 방전
통신 프로토콜 DCON 프로토콜 (ASCII 형식)
LED 디스플레이 / 표시기
시스템 준비
자동 구성
슬롯 상태
IP 주소 예 (IP 주소 구성을위한 푸시 버튼 포함)
I / O 확장 슬롯
핫 스왑
자동 구성
지원 모듈 유형 하이 프로파일 I-87K 모듈 전용
슬롯 번호 4 8
기계
치수 (W x L x H) 188mm x 132mm x 111mm 312mm x 132mm x 111mm
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -30 ~ + 80 ° C
주변 상대 습도 10 ~ 90 % RH (비 응축)
입력 범위 +10 ~ +30 VDC
중복 입력
역 극성 보호
격리 1000 VDC
프레임 접지
소비 6 W
출력 용량 CPU 및 백플레인에
5W 공급 I / O 확장 슬롯에 25W 공급
합계 : 30W





ET-87P4 CR 4 슬롯 I / O 확장 장치 (RoHS)
ET-87P8 CR 8 슬롯 I / O 확장 장치 (RoHS)
