(P)ET-7017-10 / (P)ET-7217-10

제품명
(P)ET-7017-10 / (P)ET-7217-10
용도
Ethernet I/O 모듈
특성
10/20-채널 아날로그 입력
제조사
ICPDAS(대만)

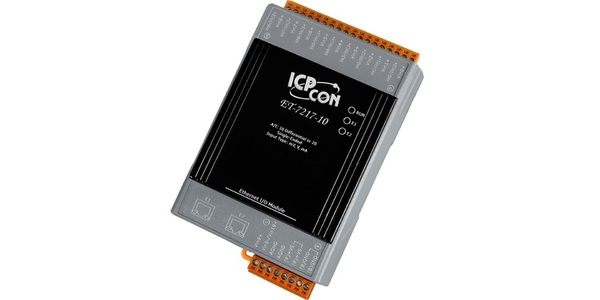

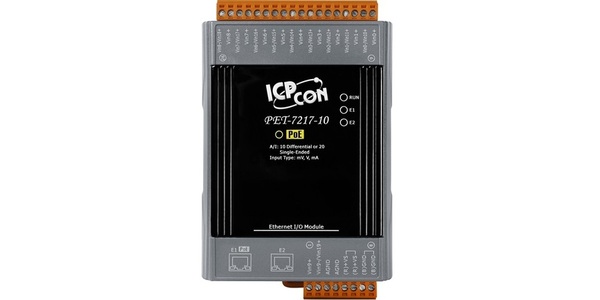

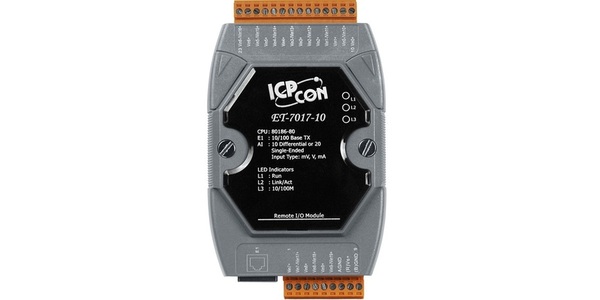

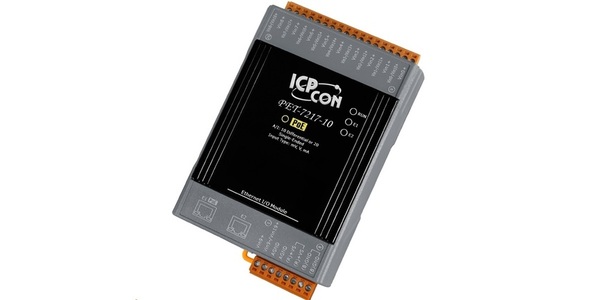

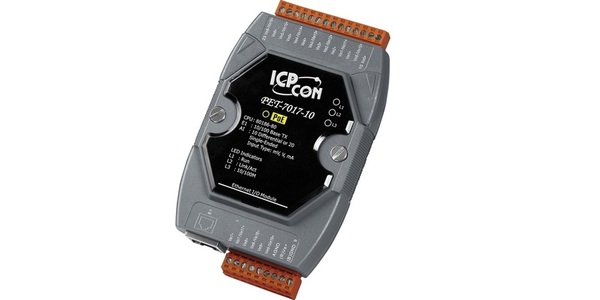

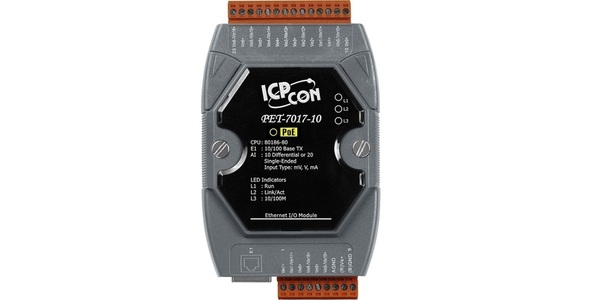

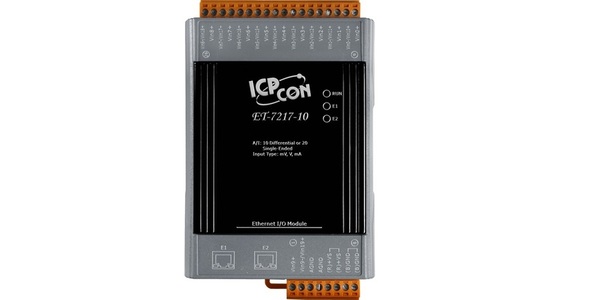

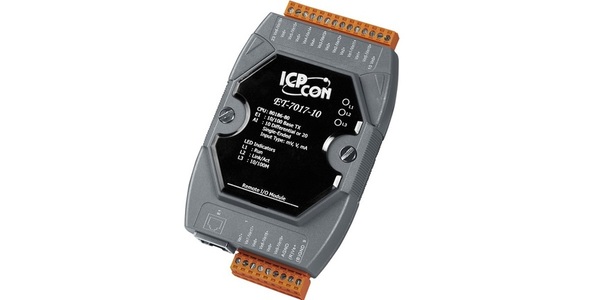

ET-7017-10 / PET-7017-10 / ET-7217 -10/ PET-7217-10

10/20-채널 아날로그 입력 Ethernet I/O 모듈












웹 서버 내장 (Built-in Web Server)
Web HMI
Modbus TCP 및 Moudbys UDP 프로토콜 지원
통신 보안
2-포트 이더넷 스위치 (
데이지-체인 포톨로지용)
듀얼 워치 독
넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
입출력 내장 (Built-in I/O)

=> 아날로그 입력 : 10/20-채널 with
240 Vrms 과전압 보호





ET-7017-10/PET-7017-10/ET-7217-10/PET-7217-10은 10 채널 차동(Differential) 또는 20 채널 단일 종단(Single-ended) 아날로그 입력 모듈입니다.
모든 아날로그 채널에서 프로그래밍 가능 입력 범위를 제공합니다. (+/-150 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V, +/-20 mA, 0 ~ 20 mA and 4 ~ 20 mA)
각 아날로그 채널은 개별 범위를 구성 할 수 있으며 240Vrms의 높은 과전압 보호 기능이 있습니다.
각 아날로그 입력은 해당 점퍼의 위치에 따라 전압 또는 전류를 입력으로 받도록 프로그래밍 할 수 있습니다.
샘플링 속도는 두 가지 모드가 있는데, 고속 모드와 일반 모드입니다.
또한, 4 VDC ESD 보호 및 3000 VDC 모듈 내 절연에 대한 인증을 받았습니다.




빌딩 자동화
공장 자동화
기계 자동화
원격 유지 보수
원격 진단
테스트 장비





아날로그 입력
채널 10 차동(differential) 또는 20 단일 종단형 (single-ended) (note 1),
소프트웨어 선택 가능
유형 +/- 150mV, +/- 500mV, ± 1V, ± 5V, ± 10V
± 20mA, 0 ~ 20mA, 4 ~ 20mA (점퍼 선택 가능)
개별 채널 구성
해상도 16-bit
샘플링 속도 일반 모드 10 Samples/Second (전체)
고속 모드 50 Samples/Second (전체)
정확도 일반 모드 ± 0.1 %
고속 모드 +/- 0.5 % 또는 그 이상
제로 드리프트 (Zero Drift) +/- 20 μV/°C
스팬 드리프트 (Span Drift) +/- 25 ppm/°C
과전압 보호 차동 (Differential) 240Vrms

단일 종단
(Single-ended)

150Vrms
공통 전압 보호 ± 200 VDC
과전류 보호 예, 110 VDC에서 50mA
가상 채널 to 채널 절연 예, 400 VDC
4 ~ 20 mA 오픈 와이어 감지
입력 임피던스 전압 2 MΩ (Differential), 1MΩ (Single-ended)
전류 125 Ω
공통 모드 거부 86 dB 최소
정상 모드 거부 100 dB
note 1 : 차동 모드(Differantial mode)전압과 전류 입력에 사용할 수 있습니다. 단일 종단 모드(Single-Ended mode)전압 입력에만 사용할 수 있습니다.




모델명 ET-7017-10 PET-7017-10 ET-7217-10 PET-7217-10
소프트웨어
Web Server(웹 서버) 내장
Web HMI
I/O Pair 연결
통신
이더넷 포트 1 x RJ-45, 10/100 Base-TX 2 x RJ-45, 10/100 Base-TX, Swtich 포트
PoE - -
프로토콜 Modbus TCP, Modbus UDP
보안 ID, 비밀번호 및 IP 필터
듀얼 워치 독 예, 모듈 (0.8 초), 통신 (프로그래밍 가능)
LED 표시기
시스템 실행
이더넷 Link/Act
DI/DO 상태 -
PoE 전원 - -
2-Way 절연
이더넷 1500 VDC - 1500 VDC -
I/O 2500 VDC 2500 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 대해 ± 4kV 접점 및 임의 지점에 대해 ± 8kV 공기
EFT (IEC 61000-4-4) 전력선 용 ± 4kV 전력선 용 ± 2kV
서지 (IEC 61000-4-5) 전력선 용 ± 0.5 kV 전력선 용 ± 2kV
전원
역 극성 보호
터미널 블록에서 전원 공급 10 ~ 30 VDC 12 ~ 48 VDC 12 ~ 48 VDC 12 ~ 48 VDC
PoE로부터 전원 공급 - 예, IEEE 802.3af, Class1 - 예, IEEE 802.3af, Class1
소비 전력 2.8 W (최대) 3.3 W (최대) 3.6 W (최대) 3.8 W (최대)
기계
치수 (W x L x H) 72mm x 123mm x 35mm 76mm x 120mm x 38mm
설치 DIN 레일 또는 벽 장착
환경
작동 온도 -25 ~ +75 °C
보관 온도 -30 ~ + 80 °C
습도 10 ~ 90 % RH, 비 응축





ET-7017-10 CR 이더넷 I/O 모듈 with 10/20-채널 아날로그 입력 (RoHS)
PET-7017-10 CR PoE 이더넷 I/O 모듈 with 10/20-채널 아날로그 입력 (RoHS)
ET-7217-10 CR 2-포트 이더넷 I/O 모듈 with 10/20-채널 아날로그 입력 (RoHS)
PET-7217-10 CR 2-포트 이더넷 스위치 이더넷 I/O 모듈 with 10/20-채널 아날로그 입입력 (RoHS)
