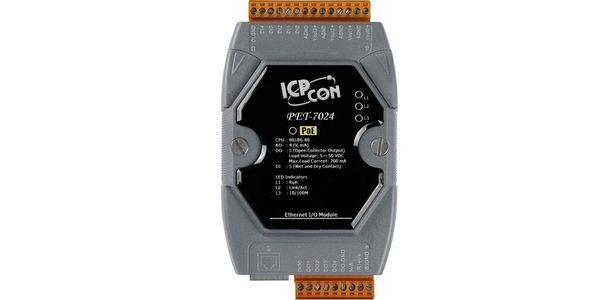

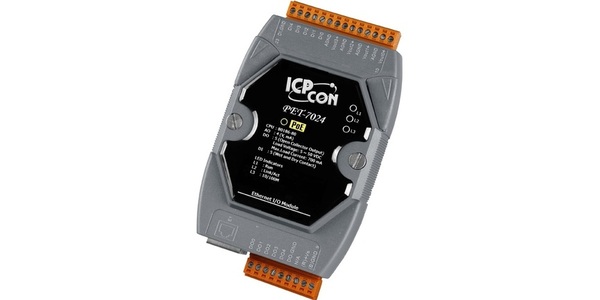

ET-7024 / PET-7024 / ET-7224/ PET-7224
4-채널 아날로그 입력, 5-디지털 입력, 5-채널 디지털 출력 Ethernet I/O 모듈
▪ 웹 서버 내장 (Built-in Web Server)
▪ Web HMI
▪ Modbus TCP 및 Moudbys UDP 프로토콜 지원
▪ 통신 보안
▪ 2-포트 이더넷 스위치 (데이지-체인 포톨로지용)
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
▪ 입출력 내장 (Built-in I/O)
=> 아날로그 입력 : 4-채널
=> 디지털 입력/카운터 : 5-채널
=> 디지털 출력 : 5-채널
ET-7002/PET-7002/ET-7202/PET-7202는 4 채널 아날로그 출력, 5 채널 디지털 입력 및 5 채널 디지털 출력을 포함하는 다기능 모듈입니다.
프로그래밍 가능한 다양한 아날로그 출력 옵션 (+/- 5 V, +/- 10 V, 0 ~ 20 mA 및 4 ~ 20 mA)을 제공하며, 각 아날로그 출력은 해당 점퍼의 위치에 따라 전류 또는 전압을 출력으로 받아들이도록 프로그래밍 할 수 있습니다.
RoHS를 완벽하게 준수하며 4kV ESD 보호 및 2500VDC 모듈 내 절연을 제공합니다.
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 테스트 장비
아날로그 출력 | ||
채널 | 4 | |
유형 | +0 VDC ~ + 5 VDC , +/- 5 VDC , +0 VDC ~ +10 VDC , +/- 10 VDC , +0 mA ~ +20 mA, +4 mA ~ +20 mA ( 점퍼 선택 가능) |
|
개별 채널 구성 | 예 | |
해상도 | 12-bit | |
정확도 | +/- 0.1 %의 FSR | |
전압 출력 기능 | 10V @ 20mA | |
전류 부하 저항 | 500 Ω | |
오픈 와이어 감지 | 예, 4 ~ 20 mA 전용 | |
파워-온 값 (Power-on Value) | 예, 프로그래밍 가능 | |
안전 값 (Safe Value) | 예, 프로그래밍 가능 | |
디지털 입력 / 카운터 | ||
채널 | 5 | |
Dry contact (Source) |
On 전압 레벨 | Close to GND |
Off 전압 레벨 | Open | |
Dry Contact 유효 거리 |
최대 500 미터 | |
Wet contact (Sink, Source) |
On 전압 레벨 | 최대 +1 VDC |
Off 전압 레벨 | + 3.5VDC ~ + 30VDC | |
입력 임피던스 | - | |
카운터 | 채널 | 5 |
최대 카운트 | 4,294,967,295 (32-bit) | |
최대 입력 주파수 | 100 Hz | |
최소 펄스 폭 | 5 ms | |
과전압 보호 | 30 VDC | |
디지털 출력 | ||
채널 | 5 | |
유형 | 절연 오픈 컬렉터 | |
Sink/Source (NPN/PNP) | Sink | |
최대 부하 전류 | 600 mA/채널 | |
부하 전압 | +5 VDC ~ +50 VDC | |
과전압 보호 | 60 VDC | |
과부하 보호 | 1.4 A | |
단락 회로 보호 | 예 | |
파워-온 값 (Power-on Value) | 예, 프로그래밍 가능 | |
안전 값 (Safe Value) | 예, 프로그래밍 가능 |
모델명 | ET-7024 | PET-7024 | ET-7224 | PET-7224 |
소프트웨어 | ||||
Web Server(웹 서버) 내장 | 예 | |||
Web HMI | 예 | |||
I/O Pair 연결 | 예 | |||
통신 | ||||
이더넷 포트 | 1 x RJ-45, 10/100 Base-TX | 2 x RJ-45, 10/100 Base-TX, Swtich 포트 | ||
PoE | - | 예 | - | 예 |
프로토콜 | Modbus/TCP, Modbus/UDP | |||
보안 | ID, 비밀번호 및 IP 필터 | |||
듀얼 워치 독 | 예, 모듈 (0.8 초), 통신 (프로그래밍 가능) | |||
LED 표시기 | ||||
시스템 실행 | 예 | |||
이더넷 Link/Act | 예 | |||
DI/DO 상태 | - | 예 | ||
PoE 전원 | - | 예 | - | 예 |
2-Way 절연 | ||||
이더넷 | 1500 VDC | - | 1500 VDC | - |
I/O | 2500 VDC | |||
EMS 보호 | ||||
ESD (IEC 61000-4-2) | 각 단자에 대해 ± 4kV 접점 및 임의 지점에 대해 ± 8kV 공기 | |||
EFT (IEC 61000-4-4) | 전력선 용 ± 4kV | |||
서지 (IEC 61000-4-5) | 전력선 용 ± 0.5 kV | 전력선 용 ± 2kV | ||
전원 요구 사항 | ||||
역 극성 보호 | 예 | |||
터미널 블록에서 전원 공급 | 10 ~ 30 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC | 12 ~ 48 VDC |
PoE로부터 전원 공급 | - | 예, IEEE 802.3af, Class1 | - | 예, IEEE 802.3af, Class1 |
소비 전력 | 4.3 W (최대) | 4.8W (최대) | 5.2 W (최대) | 5.5 W (최대) |
기계 | ||||
치수 (W x L x H) | 72mm x 123mm x 35mm | 76mm x 120mm x 38mm | ||
설치 | DIN 레일 또는 벽 장착 | |||
환경 | ||||
작동 온도 | -25 ~ +75 °C | |||
보관 온도 | -30 ~ +80 °C | |||
습도 | 10 ~ 90 % RH, 비 응축 |
ET-7024 CR | Esthernet I/O 모듈 with 4-채널 AO, 5-채널 DI 및 5-채널 DO (RoHS) |
PET-7024 CR | PoE Ethernet I/O 모듈 with 4-채널 AO, 5-채널 DI 및 5-채널 DO (RoHS) |
ET-7224 CR | Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 4-채널 AO, 5-채널 DI 및 5-채널 DO (RoHS) |
PET-7224 CR | PoE Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 4-채널 AO, 5-채널 DI 및 5-채널 DO (RoHS) |
