제품 상세보기

(P)ET-7042 / (P)ET-7242

제품명
(P)ET-7042 / (P)ET-7242
용도
Ethernet I/O 모듈
특성
16-채널 디지털 출력
제조사
ICPDAS(대만)








ET-7042 / PET-7042 / ET-7242/ PET-7242
16-채널 디지털 출력 Ethernet I/O 모듈










웹 서버 내장 (Built-in Web Server)
Web HMI
Modbus TCP 및 Moudbys UDP 프로토콜 지원
통신 보안

2-포트 이더넷 스위치 (데이지-체인 포톨로지용)
듀얼 워치 독
넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
입출력 내장 (Built-in I/O)

=> 디지털 출력 : 16-채널





ET-7042/PET-7042/ET-7242/PET-7242은 16개의 Sink type 채널 디지털 출력을 제공합니다.
3750VDC의 과도 과전압 보호를 위한 광학 절연 기능이 있으며, 채널 간 절연 기능이 없습니다.
디지털 출력 채널의 파워 온 값과 안전 값을 프로그래밍 할 수 있습니다.
일부 산업 응용 분야에서 사용자는
ET-7042/PET-7042/ET-7242/PET-724의 출력 채널을 RM 시리즈 릴레이 모듈에 연결하여 유도 부하를 전환 할 수 있습니다.





빌딩 자동화
공장 자동화
기계 자동화
원격 유지 보수
원격 진단
테스트 장비





모델명 ET-7042 PET-7042 ET-7242 PET-7242
디지털 출력
채널 16
유형 절연 오픈 컬렉터
Sink/Source (NPN/PNP) Sink
최대 부하 전류 25 °C 에서 100 mA/채널
다이렉트 드라이브 전원 릴레이 모듈
25 °C에서 650 mA/채널
직접 구동 전력 릴레이 모듈
부하 전압 +5 VDC~ +30 VDC + 3.5 VDC ~ + 50 VDC
과전압 보호 - 60 VDC
과부하 보호 - 1.3 A
단락 회로 보호 -
파워-온 값 (Power-on Value) 예, 프로그래밍 가능
안전 값 (Safe Value) 예, 프로그래밍 가능




모델명 ET-7042 PET-7042 ET-7242 PET-7242
소프트웨어
Web Server(웹 서버) 내장
Web HMI
I/O 쌍 연결
통신
이더넷 포트 1 x RJ-45, 10/100 Base-TX 2 x RJ-45, 10/100 Base-TX, Swtich 포트
PoE - -
프로토콜 Modbus/TCP, Modbus/UDP
보안 ID, 비밀번호 및 IP 필터
듀얼 워치 독 예, 모듈 (0.8 초), 통신 (프로그래밍 가능)
LED 표시기
시스템 실행
이더넷 Link/Act
DI/DO 상태 -
PoE 전원 - -
2-Way 절연
이더넷 1500 VDC - 1500 VDC -
I/O 2500 VDC 3750 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 대해 ± 4kV 접점 및 임의 지점에 대해 ± 8kV 공기
EFT (IEC 61000-4-4) 전력선 용 ± 4kV
Surge 전력선 용 ± 0.5 kV 전력선 용 ± 2kV
전원 요구 사항
역 극성 보호
터미널 블록에서 전원 공급 10 ~ 30 VDC 12 ~ 48 VDC 12 ~ 48 VDC 12 ~ 48 VDC
PoE로부터 전원 공급 - 예, IEEE 802.3af, Class1 - 예, IEEE 802.3af, Class1
소비 전력 2.7 W (최대) 2.6 W (최대) 3.2 W (최대) 3.4 W (최대)
기계
치수 (W x L x H) 72mm x 123mm x 35mm 76mm x 120mm x 38mm
설치 DIN 레일 또는 벽 장착
환경
작동 온도 -25 ~ +75 °C
보관 온도 -30 ~ +80 °C
습도 10 ~ 90 % RH, 비 응축

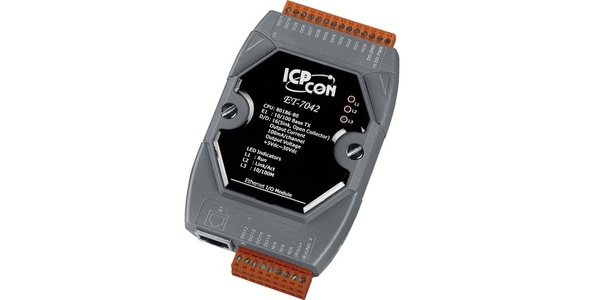

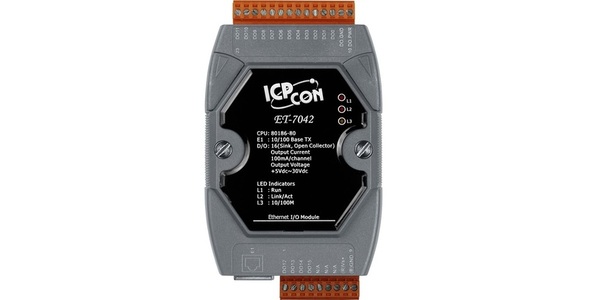

ET-7042 CR Ethernet I/O 모듈 with 16-채널 DO (RoHS), 작동 온도 -25 ~ 75 °C

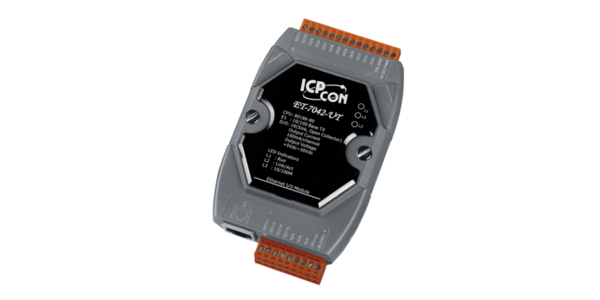

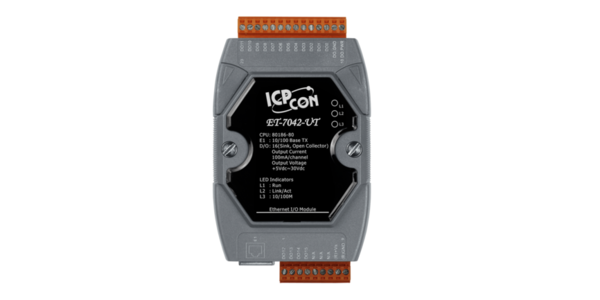

ET-7042-UT CR ~ NEW ~ Ethernet I/O 모듈 with 16-채널 DO (RoHS), 작동 온도 -40 ~ 75 °C

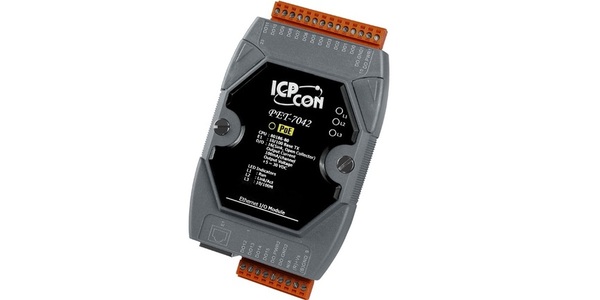

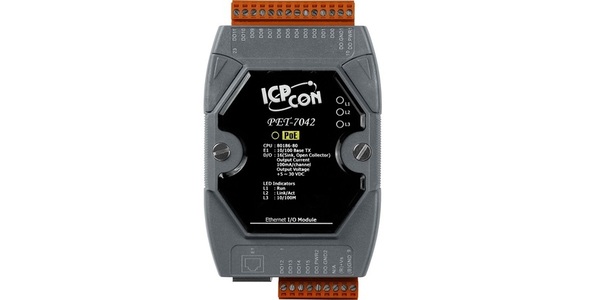

PET-7042 CR PoE Ethernet I/O 모듈 with 16-채널 DO (RoHS), 작동 온도 -25 ~ 75 °C

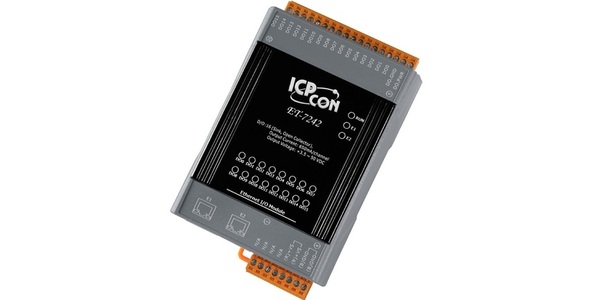

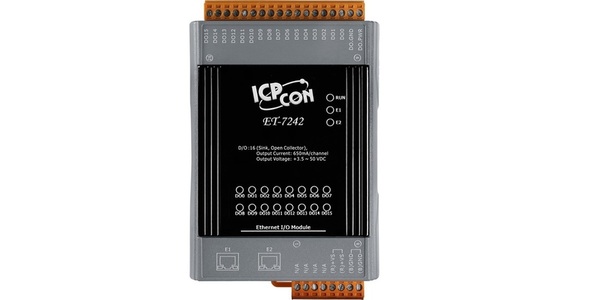

ET-7242 CR Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 16-채널 DO (RoHS), 작동 온도 -25 ~ 75 °C

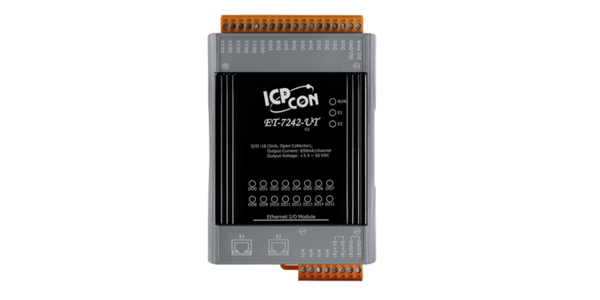

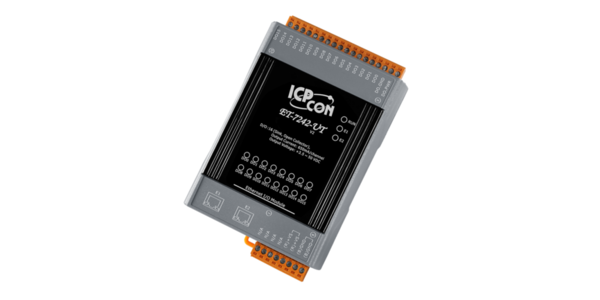

ET-7242-UT CR ~ NEW ~ Ethernet I/O 모듈 with 2-포트 이더넷 스위치, 16-채널 DO (RoHS), 작동 온도 -40 ~ 75 °C
PET-7242 CR PoE Ethernet I/O 모듈  with 2-포트 이더넷 스위치, 16-채널 DO (RoHS), 작동 온도 -25 ~ 75 °C
