Model: ET-7065 | Model: PET-7065 |

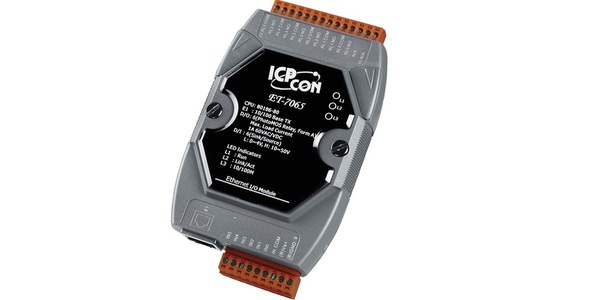

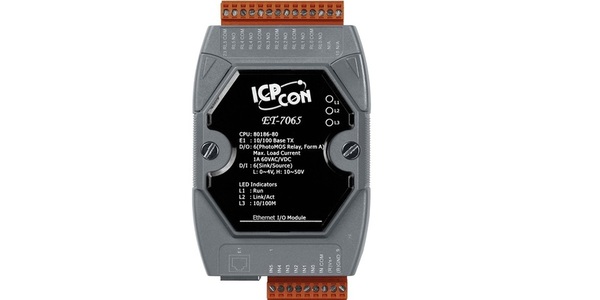

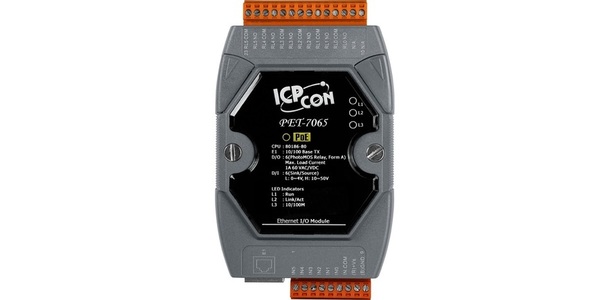

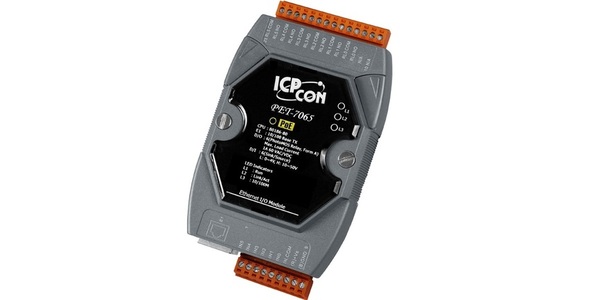

ET-7065 / PET-7065
6-채널 PhotoMOS Relay 출력 & 6-채널 디지털 입력 Ethernet I/O 모듈
▪ 웹 서버 내장 (Built-in Web Server)
▪ Web HMI
▪ Modbus TCP 및 Moudbys UDP 프로토콜 지원
▪ 통신 보안
▪ 듀얼 워치 독
▪ 넓은 작동 온도 범위 : -25 ~ +75 °C
▪ I/O Pair Connection
▪ 입출력 내장 (Built-in I/O)
=> 디지털 입력/카운터 : 6-채널
=> PhotoMOS Relay 출력 : 6-채널
ET-7065/PET-7065는 6개의 PhotoMOS Realy 출력과 6개의 Wet Cantact 디지털 입력 채널을 제공합니다.
3000Vrms의 과도 과전압 보호를 위한 광학 절연 기능이 있으며 채널 간 절연 기능이 없습니다. 각 입력 채널을 32-bit 카운터로 사용할 수 있습니다.
PhotoMOS Relay의 파워 온 값과 안전 값을 프로그래밍 할 수 있습니다. 위험한 전압이 존재하는 응용 분야에서 안전하게 사용할 수 있습니다
▪ 빌딩 자동화
▪ 공장 자동화
▪ 기계 자동화
▪ 원격 유지 보수
▪ 원격 진단
▪ 테스트 장비
디지털 입력 / 카운터 | ||
채널 | 6 | |
접점 | Wet Contact | |
Sink/Source (NPN/PNP) | Sink/Source | |
On 전압 레벨 | +10 VC ~ +50 VDC | |
Off 전압 레벨 | 최대 +4 VDC | |
입력 임피던스 | 10 kΩ | |
카운터 | 최대 카운트 | 4,294,967,285 (32-bit) |
최대 입력 주파수 | 500 Hz | |
최소 펄스 폭 | 1 ms | |
과전압 보호 | +70 VDC | |
PhotoMOS 계전기 | ||
채널 | 6 | |
유형 | PhotoMOS Relay, Form A | |
부하 전압 | 60 VDC/VAC | |
최대 부하 전류 | 60V/ 1.0A (작동 온도 -25 ~ +40 °C) | |
60V/ 0.8A (작동 온도 +40 ~ +60 °C) | ||
60V/ 0.7A (작동 온도 +60 ~ +75 °C) | ||
작동 시간 | 5.0 ms (일반) | |
릴리스 시간 | 0.3 ms (일반) | |
파워 온 값 (Power-on Value) | 예, 프로그래밍 가능 | |
안전 값 (Safe Value) | 예, 프로그래밍 가능 |
모델명 | ET-7065 | PET-7065 |
소프트웨어 | ||
Web Server(웹 서버) 내장 | 예 | |
Web HMI | 예 | |
I/O Pair 연결 | 예 | |
통신 | ||
이더넷 포트 | 자동 MDI / MDI-X가있는 10/100 Base-TX | |
PoE | - | 예 |
프로토콜 | Modbus TCP, Modbus UDP | |
보안 | ID, 비밀번호 및 IP 필터 | |
듀얼 워치 독 | 예, 모듈 (0.8 초), 통신 (프로그래밍 가능) | |
LED 표시기 | ||
L1 (시스템 작동 중) | 예 | |
L2 (Ethernet Link/Act) | 예 | |
L3 (이더넷 10/100 M 속도) | 예 | |
PoE 전원 | - | 예 |
2-Way 절연 | ||
이더넷 | 1500 VDC | - |
I/O | 3000 Vrms | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 각 터미널에 대해 4kV 접점 | |
EFT (IEC 61000-4-4) | 전원용 +/- 2 kV | |
전원 | ||
역 극성 보호 | 예 | |
터미널 블록에서 전원 공급 | 예, 10 ~ 30 VDC | 예, 12 ~ 48 VDC |
PoE로부터 전원 공급 | - | 예, IEEE 802.3af, Class1 |
전원 출력 | - | - |
소비 전력 | 2.9 W | 3.0W |
기계 | ||
치수 (W x L x H) | 72mm x 123mm x 35mm | |
설치 | DIN 레일 또는 벽 장착 | |
환경 | ||
작동 온도 | -25 ~ +75 °C | |
보관 온도 | -30 ~ +80 °C | |
습도 | 10 ~ 90 % RH, 비 응축 |
ET-7065 CR | Ethernet I/O 모듈 with 6-채널 PhotoMOS 릴레이 출력, 6-채널 디지털 입력 (RoHS) |
PET-7065 CR | PoE Ethernet I/O 모듈 with 6-채널 PhotoMOS 릴레이 출력, 6-채널 디지털 입력 (RoHS) |
