CAN-2054C 8 채널 절연 디지털 입력 및 8 채널 절연 디지털 출력의 CANopen 슬레이브 모듈 |
|||||

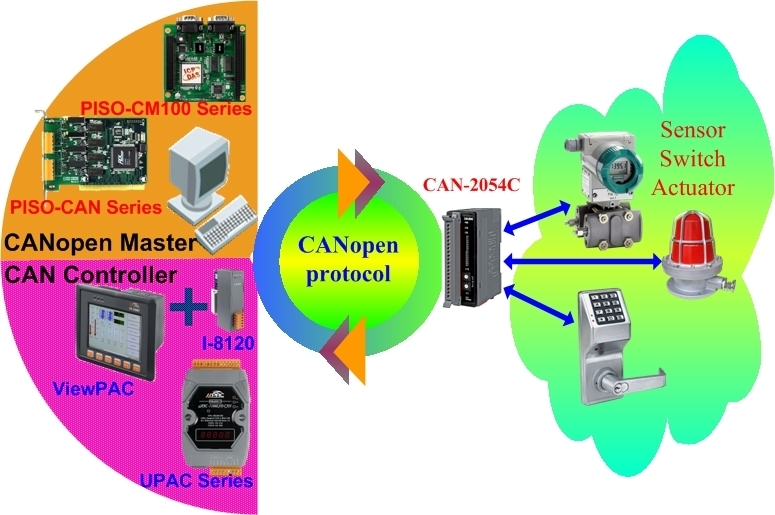

CANopen은 CAN 버스를 기반으로 한 네트워크 프로토콜 중 하나이며 산업용 기계 제어, 항공기 엔진 모니터링, 공장 자동화, 의료 기기 제어, 원격 데이터 수집, 환경 모니터링 및 포장 기계와 같은 기계 제어의 임베디드 네트워크에 주로 사용됩니다 제어 등
CAN-2054C 모듈은 CiA DS-301 버전 4.02 및 DSP-401 버전 2.1을 따릅니다. 디지털 I / O 상태에 액세스하고 표준 CANopen 프로토콜을 사용하여 구성을 설정할 수 있습니다. CAN-2054C는 CiA CANopen 적합성 테스트 도구의 검증을 통과했습니다. 따라서 EDS 파일을 적용하여 표준 CANopen 마스터에서 쉽게 사용할 수 있습니다. CAN-2054C는 싱크 / 소스 입력 8 채널 및 절연 싱크 출력 8 채널을 절연 시켰으며 PNP, NPN, TTL, 릴레이 접점 등과 같은 다양한 애플리케이션에 사용할 수 있습니다. ICP DAS의 CANopen 마스터 덕분에 CANopen 네트워크를 신속하게 구축하여 요구 사항에 접근 할 수 있습니다. CANopen 마스터 인터페이스 및 기타 CANopen 제품에 대한 자세한 내용은 다음 웹 사이트를 참조하십시오.
CANopen 인터페이스
|
|
NMT
|
노예
|
오류 제어
|
노드 보호 프로토콜 또는 하트 비트 프로듀서
|
PDO 수
|
10Rx, 10Tx
|
PDO 모드
|
이벤트 트리거, 원격 요청, 순환 및 비순환 SYNC
|
PDO 매핑
|
유효한
|
SDO 수
|
서버 1 대, 클라이언트 1 대
|
긴급 메시지
|
예
|
CANopen 버전
|
DS-301 v4.02
|
장치 프로필
|
DSP-401 v2.1
|
사양
|
ISO 11898-2, CAN 2.0A
|
로타리 스위치에 의한 Baud Rate (bps) 설정 |
10 k, 20 k, 50 k, 125 k, 250 k, 500 k, 800 k 및 1 M
|
로타리 스위치로 노드 ID 설정 |
1 ~ 99
|
종단 저항기
|
120 Ω 종단 저항 스위치
|

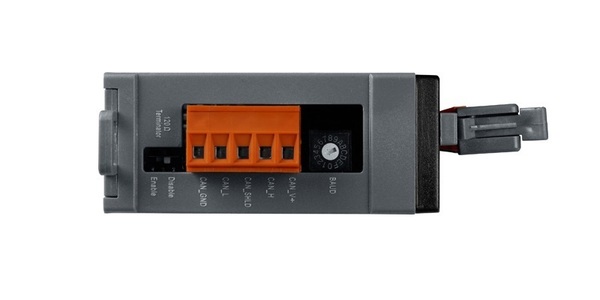

커넥터
|
5 핀 나사 고정 터미널 블록 (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V +)
|
EDS 파일
|
예
|
디지털 입력
|
|
채널
|
8 (싱크 / 소스)
|
온 전압 레벨
|
+3.5 ~ +30 VDC
|
오프 전압 레벨
|
+1 V DC Max.
|
입력 임피던스
|
3 kΩ, 0.3 W
|
응답 시간
|
250 우리
|
모듈 내 격리
|
3750Vrms
|
ESD 보호
|
각 채널에 대해 4kV 접점
|
디지털 출력
|
|
채널
|
8 (싱크대)
|
부하 전압
|
+5 ~ + 30VDC
|
출력 최대 부하 전류
|
채널당 700 mA
|
출력 유형
|
오픈 컬렉터
|
반응 시간
|
200 us
|
모듈 내 격리
|
3750Vrms
|
ESD 보호
|
각 채널에 대해 4kV 접점
|
LED
|
|
CANopen 상태
|
3 개의 LED를 PWR, RUN 및 ERR로 전환
|
종단 저항
|
1 LED - 종단 저항 표시 등
|
DI LED
|
8 개의 LED- 디지털 입력 표시기
|
DO LED
|
8 개의 LED- 디지털 출력 표시기
|
힘
|
|
전원 공급 장치
|
무제한 +10 ~ +30 VDC
|
전력 소비
|
1.5 W
|
기구
|
|
설치
|
DIN- 레일
|
치수
|
32.3 mm x 99 mm x 77.5 mm (W x L x H) 상세 정보
|
환경
|
|
작동 온도.
|
-25 ~ +75 ℃
|
보관 온도
|
-30 ~ +80 ℃
|
습기
|
10 ~ 90 % RH, 비 응축
|

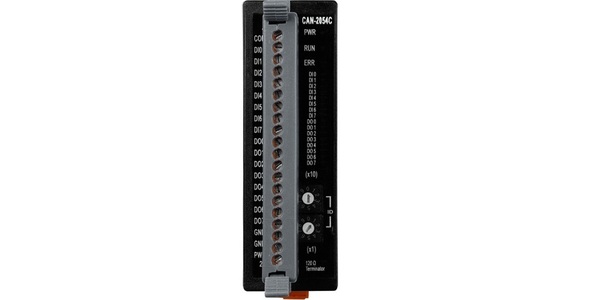

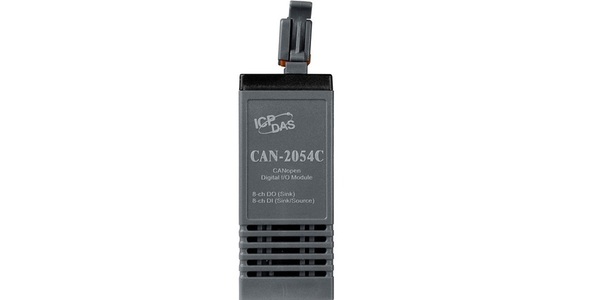

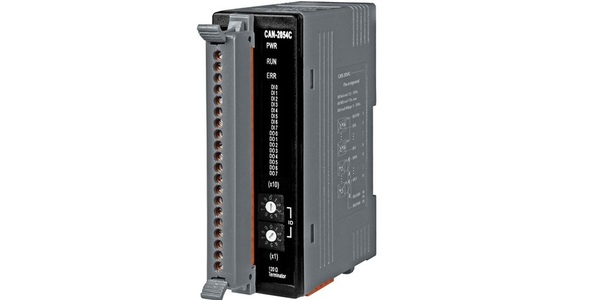

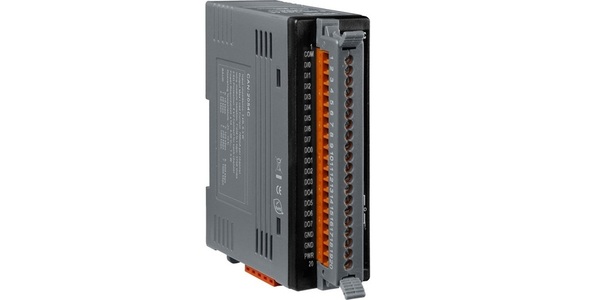

CAN-2054C
|
8 채널 DI 및 DO의 CANopen 모듈 |
