CAN-2088C

제품명
CAN-2088C
용도
CANopen Slave 시리즈
제조사
ICPDAS(대만)

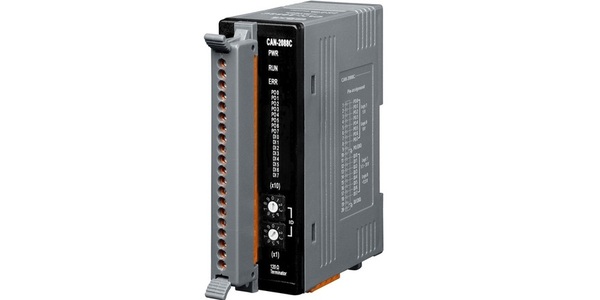

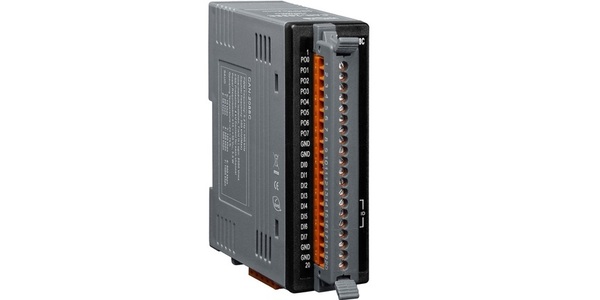

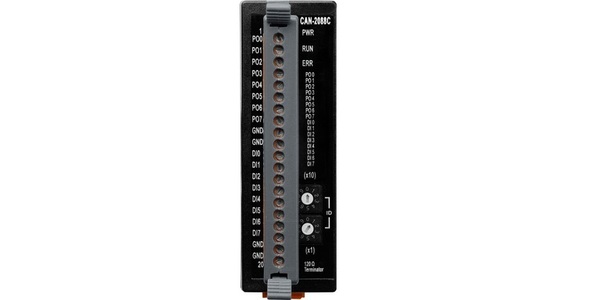

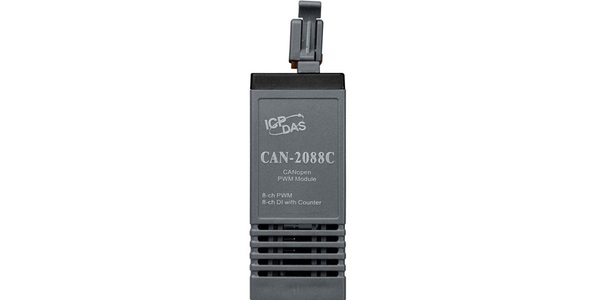

CAN-2088C

8 채널 PWM 및 8 채널 고속 카운터의 CANopen 프로토콜을 갖춘 CAN 버스 원격 I / O 모듈



PWM (Pulse Width Modulation)은 아날로그 회로를 제어하는 ​​강력한 기술입니다. 이 제품은 디지털 출력을 사용하여 아날로그 듀티 사이클 및 주파수가있는 파형을 생성하여 아날로그 회로를 제어합니다. CAN-2088C는 CANopen 프로토콜의 PWM 슬레이브 모듈입니다. 그것은 8 개의 PWM 출력 채널과 8 개의 고속 카운터 채널을 가지고 있습니다. 그것은 강력하고 비용 효율적인 아날로그 제어 시스템을 개발하는 데 사용할 수있는 다음 웹 사이트를 참조하십시오.

http://www.icpdas.com/root/product/solutions/industrial_communication/fieldbus/fieldbus_selection_guide.html#2












CANopen 인터페이스
NMT
노예
오류 제어
노드 보호 프로토콜 / 하트 비트 프로듀서
PDO 수
10Rx, 10Tx
PDO 모드
이벤트 트리거, 원격 요청, 순환 및 비순환 SYNC
PDO 매핑
유효한
SDO 수
서버 1 대, 클라이언트 1 대
긴급 메시지
CANopen 버전
DS-301 v4.02
장치 프로필
DSP-401 v2.1
사양
ISO-11898-2, CAN 2.0A

로타리 스위치에 의한 Baud Rate (bps) 설정
10K, 20K, 50K, 125K, 250K, 500K, 800K 및 1M


로타리 스위치로 노드 ID 설정

1 ~ 99
종단 저항기
120 Ω 종단 저항 스위치

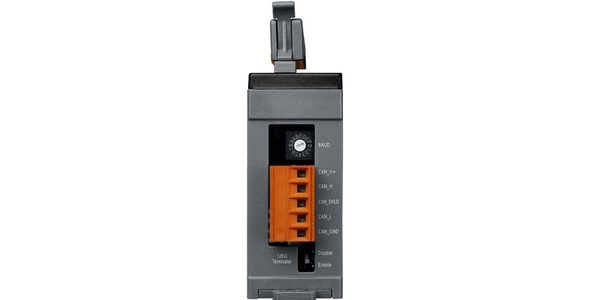

커넥터
5 핀 나사 고정 터미널 블록 (CAN_GND, CAN_L, CAN_SHLD, CAN_H, CAN_V +)
EDS 파일
기본 EDS 파일 제공
PWM
채널
8 (근원)
최대 출력 부하 전류
1 mA
회수
0.2 Hz ~ 500 kHz (비 연속)
스케일링 해상도
16 비트 (각 단계마다 1 ~ 128 μs)
듀티 사이클
0.1 ~ 99.9 %
PWM 모드
버스트 (연사) 모드, 연속 모드
버스트 모드 카운터
1 ~ 65535 카운트
트리거 모드
하드웨어 (시작 및 중지) 또는 소프트웨어 (시작 및 중지)
모듈 내 격리
2500 Vrms
ESD 보호
각 채널에 대해 4kV 접점
디지털 입력
채널
8 (싱크대)
ON 전압 레벨
+5.5 ~ + 30V
OFF 전압 레벨
<3.5 V
카운터 주파수
최대 500 kHz.
맥스. 백작
32 비트 (4,294,967,295)
입력 임피던스
2.2 kΩ, 0.5 W
모듈 내 격리
2500 Vrms
ESD 보호
각 채널에 대해 4kV 접점
LED
CANopen 상태
PWR / RUN / ERR 용 3 개의 LED
종단 저항
1 개의 LED로 터미널 저항 표시기
PWM LED
PWM 출력 표시 등 8 개의 LED
DI LED
디지털 입력 표시 등 8 개의 LED
전원 공급 장치
무제한 +10 ~ +30 V DC
전력 소비
2W
기구
설치
DIN- 레일
치수
32.3 mm x 99 mm x 77.5 mm (W x L x H) 상세 정보
환경
작동 온도.
-25 ~ +75 ℃
보관 온도
-30 ~ +80 ℃
습기
10 ~ 90 % RH, 비 응축





CAN-2088C
8 채널 PWM 및 8 채널 고속 카운터의 CANopen 모듈
