RM 시리즈 DIN-RAIL 마운팅 파워 릴레이 모듈 |
|
![]() |
모델 : RM 시리즈 DIN-RAIL 마운팅 파워 릴레이 모듈 |
RM 시리즈 릴레이 모듈은 TS-15, TS-32 또는 TS-35와 같은 다른 DIN 레일에 장착 할 수 있습니다. RM-104, RM-208 및 RM-216의 모든 채널은 2 개의 Form C 릴레이를 포함하는 반면 RM-104, RM-108 및 RM-116의 모든 채널은 1 개의 Form C 릴레이를 포함합니다. 부적절한 작동을 방지하기 위해 역 극성 보호 기능이 제공됩니다. 모든 채널에는 상태를 나타내는 LED도 있습니다. RM 시리즈 모듈은 다양한 어플리케이션을위한 4 채널 릴레이, 8 채널 릴레이 및 16 채널 릴레이 버전을 포함합니다.
RM-104, RM-108 및 RM-116 |
각 릴레이의 정격 전류 : 16A |
각 채널에 대해 하나의 NC 및 하나의 연락처 |
맥스. 최대 전류 : 30A |
맥스. 스위칭 전압 : 400 VAC |
표준 접촉 재료 : AgCd O |
입력 전압 : DC 24V |
코일 전류는 22 mA입니다. |
디지털 출력 모듈의 싱크 유형에만 사용할 수 있습니다. |
각 릴레이의 정격 전압 : 250 VAC |
RM-204, RM-208 및 RM-216 |
각 릴레이의 전류 속도 : 8A |
각 채널에 대해 2 개의 NC 및 2 개의 NO 접점 |
맥스. 첨두 전류 : 14A |
표준 접촉 재료 : AgCdO |
입력 전압 : DC 24V |
코일 전류는 22 mA입니다. |
디지털 출력 모듈의 싱크 유형에만 사용할 수 있습니다. |
각 릴레이의 정격 전압 : 250 VAC |
치수 |
RM-104 : 79mm x 87mm x 63mm (L x W x H) |
RM-108 : 135mm x 87mm x 63mm (L x W x H) |
RM-116 : 270mm x 87mm x 63mm (L x W x H) |
RM-204 : 90mm x 87mm x 63mm (L x W x H) |
RM-208 : 169mm x 87mm x 63mm (L x W x H) |
RM-216 : 327mm x 87mm x 63mm (L x W x H) |

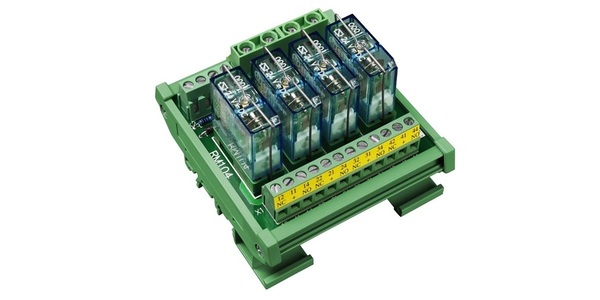

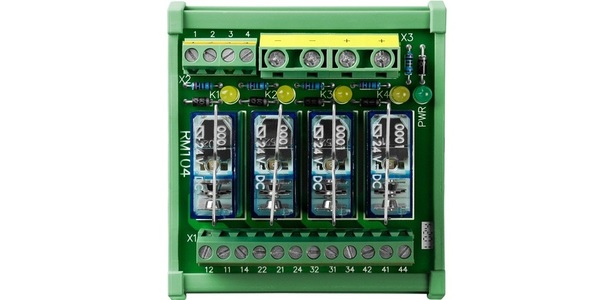

RM-104 | 4 채널 전원 릴레이 모듈 |

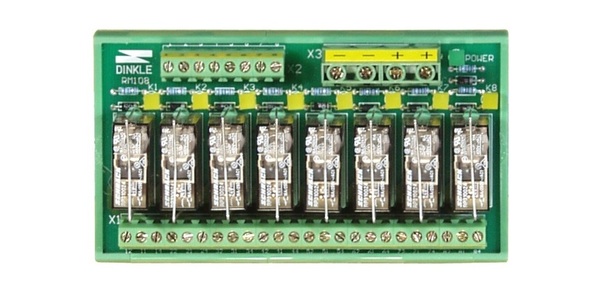

RM-108 | 8 채널 전원 릴레이 모듈 |

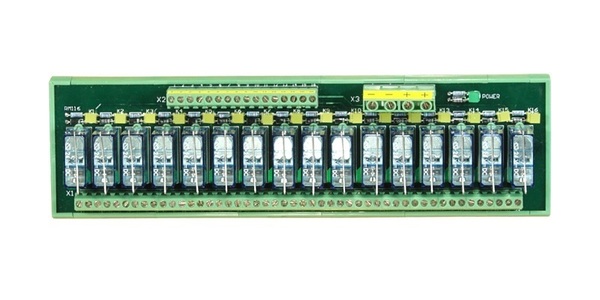

RM-116 | 16 채널 전원 릴레이 모듈 |
RM-204 | 4 채널 전원 릴레이 모듈 |
RM-208 | 8 채널 전원 릴레이 모듈 |
RM-216 | 16 채널 전원 릴레이 모듈 |
