DN-PR4

제품명
DN-PR4
용도
릴레이 모듈
제조사
ICPDAS(대만)

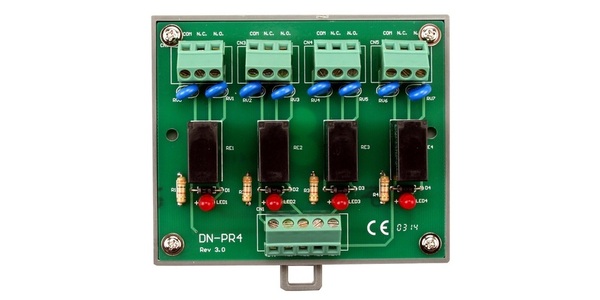

DN-PR4
4 채널 DIN 레일 마운팅 전원 릴레이 모듈

모델명 : DN-PR4





DN-PR4는 프로그래밍 된 제어로 부하를 효율적으로 스위칭 할 수 있도록 DIN 레일 장착 및 4 개의 C 형 전기 기계 동력 릴레이를 특징으로합니다. 각 릴레이의 접점은 250VAC / 30VDC에서 5A 부하를 제어 할 수 있습니다.
릴레이는 적절한 릴레이 채널에 + 24V 전압 신호를 적용하여 에너지를 공급합니다. 각 출력에는 상태를 표시하는 LED가 있습니다. 각 출력에는 유도 부하의 서지 전압을 차단하는 배리스터 또는 릴레이 접점을 보호하기위한 전자기 브레이크가 장착되어 있습니다. 모든 릴레이 제어 및 릴레이 출력은 배선 단자를 통해 액세스 할 수 있습니다.





  • 4 Form C 릴레이 (SPDT)
  • 쉬운 출력 배선을위한 산업용 배선 단자
  • 30VDC에서 250VAC / 5A에서 최대 5A 스위칭
  • 릴레이 상태를 나타내는 LED
  • 외부 전원 공급 장치의 잘못된 연결로부터 보호하기위한 빌드 - 인 다이오드.
  • 각 채널의 고전압 스파이크를 보호하도록 설계된 바리스터
  • DIN 레일 마운팅
  • ICP CON I-7000 모듈, ISO-730 절연 출력, ISO-C64 출력, ISO-P32C32 절연 출력 등을 직접 연결합니다.





  • 채널 수 : 4
  • 릴레이 유형 : SPDT (FORM C)
  • 계전기
  • 공칭 부하 : 5A / 250VAC, 5A / 30VDC
  • 맥스. 스위칭 파워 : 0.1HP
  • 맥스. 스위칭 전압 : 270VAC, 150VDC
  • 맥스. 스위칭 전류 : 5A
  • 예상 수명 : 기계 (2 * 107), 전기 (3 * 104)
  • 시간 값 : 작동 (10ms)
  • 제어 로직 : 입력 + 24V, 릴레이 오프
  • 전원 요구 사항 : 24Vdc
  • 소비 전력 : 2.2W
  • 크기 : 86mm (L) * 103mm (W) * 30mm (H)
  • 작동 온도 : 0-60 ° C
  • 보관 온도 : -20 ~ 70 ° C
  • 습도 : 5 % ~ 90 %; 비 응축
  • 바리 스타
    Maximun 적용 전압 : 300Vrms
    클램핑 전압 : 760V (10A)
    바리스터 전압 : 470V (전류 = 1mA)
    Max. 피크 전류 : 1200A, 8msec.





  • 온 / 오프 제어
  • 에너지 관리
  • 테스트 자동화
  • 공정 제어




DN-PR4 4 채널 DIN 레일 장착형 전원 릴레이 모듈, 1 형식 C
DN-PR4 CR 4 채널 DIN 레일 장착형 전력 계전기 모듈, 1 형식 C (RoHS)
