제품 상세보기

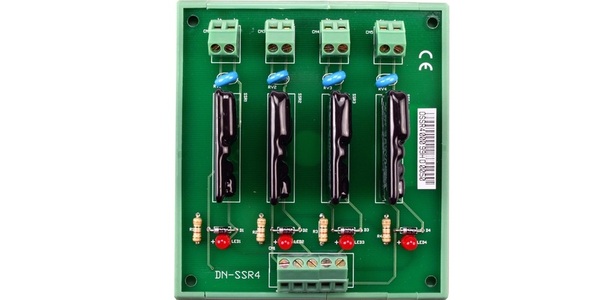

DN-SSR4

제품명
DN-SSR4
용도
릴레이 모듈
제조사
ICPDAS(대만)
DN-SSR4 / DN-SSR4DC
4 채널 AC 유형 Form-A 솔리드 스테이트 릴레이 모듈

모델명 : DN-SSR4 모델 : DN-SSR4DC

  • 4 개의 광학 절연 디지털 출력 채널
  • 4 형태 A 솔리드 스테이트 릴레이
  • 240V AC 에서 최대 4A로 전환 (DN-SSR)
  • 50V DC 에서 최대 4A로 전환 (DN-SSR-DC)
  • 2,500 V 광학 절연
  • 릴레이 상태를 나타내는 LED
  • 쉬운 현장 배선을위한 스크류 터미널
  • 외부 전원 공급 장치의 잘못된 연결로부터 보호하기위한 빌드 - 인 다이오드.

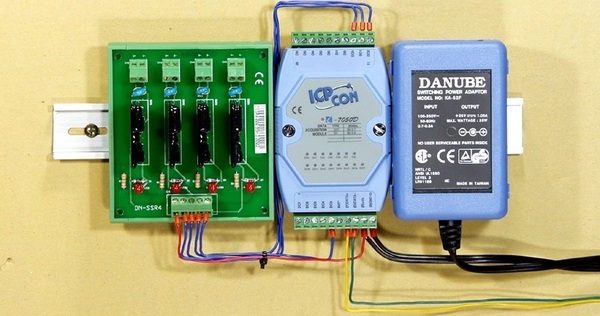

  • ICP CON I-7000 모듈 또는 ISO-730 절연 출력 보드, ISO-C64 출력 보드, ISO-P32C32 ...에 직접 연결합니다.
  • DIN 레일 마운팅





DN-SSR4-DC는 최대 4 A @ 240 VAC의 고전압 부하를 제어 할 수 있으며 DN-SSR4-DC는 최대 4 A @ 50 V DC의 DC 전압 부하를 제어 할 수 있습니다 . 각 릴레이에 하나씩 네 개의 표시기 LED가 해당 릴레이가 활성화되면 점등됩니다. DN-SSR4의 각 출력에는 유도 부하의 서지 전압을 차단하는 배리스터 또는 릴레이 접점을 보호하기위한 전자기 브레이크가 장착되어 있습니다. 모든 릴레이 제어 및 릴레이 출력은 배선 단자를 통해 액세스 할 수 있습니다.




  • 온 / 오프 제어
  • 에너지 관리
  • 테스트 자동화
  • 공정 제어




모델명 DN-SSR4 DN-SSR4-DC
릴레이 출력
채널 4
릴레이 유형 AC 형
무 접점 릴레이
DC 형
Form-A 솔리드 스테이트 릴레이
절연 전압 2,500Vrms
피크 반복 OFF 전압 600 V -
부하 전압 50 ~ 250VAC 3 ~ 50 VDC
부하 전류 4 A (최대)
서지 전류 50 A 10A (0.1 초)
OFF 상태 누설 전류 50 mA 1.0 μA 미만 (Vo = 50 V)
작동 시간 전압 정현파 1 / 2주기 (제로 크로스) (최대)
일반
입력 전압 논리 OFF : 24 VDC
논리 ON : 0 V
LED 표시
전력 소비 최대 100mA @ 24V.
치수 101mm x 77mm x 66mm (가로 x 세로 x 높이)
작동 온도 0 ~ 60 ° C
보관 온도 -20 ~ 70 ° C
습기 5 % ~ 90 % RH, 비 응축




DN-SSR4 4 채널 AC 타입 Form-A 솔리드 스테이트 릴레이 모듈
DN-SSR4 / N DIN 레일 마운트가없는 4 채널 AC 유형 Form-A 솔리드 스테이트 릴레이 모듈
DN-SSR4-DC 4 채널 DC 타입 Form-A 솔리드 스테이트 릴레이 모듈
DN-SSR4-DC / N DIN 레일이없는 4 채널 DC 유형 Form-A 솔리드 스테이트 릴레이 모듈
