RM-20.22

제품명
RM-20.22
용도
릴레이 모듈
제조사
ICPDAS(대만)

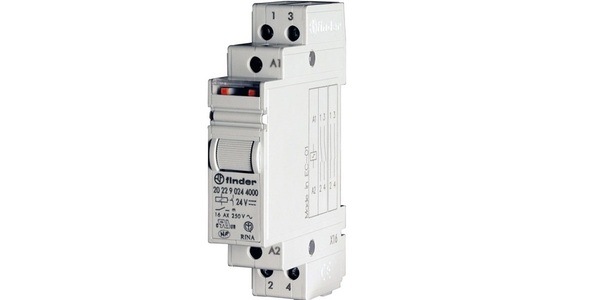

RM-20.22 Series
2 극, 16 A 직접 35 mm 레일 (EN 50022) 장착을위한 스텝 릴레이

모델 : RM-20.22 시리즈





  • 이중 위상 스위치
  • 35 mm 레일 (EN 50022) 마운트
  • 너비 17.4mm
  • 기계적 표시기가있는 테스트 버튼




 모델 RM-20.22 (Screwless)
Contact Specification
Contact configuration
2 NO (DPST-NO)
정격 전류/ 최대 피크 전류 A
16/30
정격 전압 / 최대 스위칭 전압 V
250/400
AC1의 정격 부하
VA
4000
정격 부하 AC15 (230V AC) VA
750
Nominal lamp rating:incandescent(230 V) W
2000
compensated fluorescent (230 V) W
750
uncompensated fluorescent (230 V) W
1000
할로겐 (230 V) W
2000
최소 스위칭 부하 mW(V/mA)
1000(10/10)
표준 접촉 재료
AgSnO2
코일 사양
표준 접촉 재료 VDC
24
정격 DC 전원 DC
5
작동 범위 DC
21.6~56.4 VDC
 기술 데이터
기계 수명 cycles
300 · 103
AC1의 정격 부하에서의 전기적 수명 cycles
100 · 103
최소 / 최대 임펄스 지속 시간
0.1s 초/1 시간 (EN60669 기준)
코일과 접점 사이의 절연 (1.2 / 50 μs) kV
4
주변 온도 범위 °C
-40...+40
보호 카테고리
IP 20
불량품 (유형에 따라)





기술 데이터
단열재
절연 내력
공급과 접촉 사이 VAC
3500
열린 연락처 사이 VAC
2000 년
인접한 접점 사이 VAC
2000 년
기타 데이터
환경에 손실되는 전력
정격 전류 및 코일 비 여자
1.3 (20.21, 20.23, 20.28) 2.6 (20.22, 20.24, 20.26)
스크류 토크 Nm
0.8 0.8
맥스. 와이어 크기

mm2
AWG
코일 단자 접촉 단자
견고한 케이블 연선
견고한 케이블 연선
1x4 / 2x2.5 1x2.5 / 2x2.5
1x16 / 2x4 1x4 / 2x2.5
1x12 / 2x14 1x14 / 2x14
1x10 / 2x12 1x12 / 2x14
코일을 장시간 작동 시키면 릴레이의 적절한 환기가 제공되어야합니다. 즉, 인접한 릴레이 사이의 간격은 9mm입니다.





코일 사양
DC 버전 데이터
공칭 전압 코일 코드 작동 범위 저항 유엔에서의 소비 I
24 9.024 21.6 26.4 105 230

유형 단계 수 Spquence
1 2 4
20.22 2




RM-20.22 2 극 16 직접 35mm 레일 (EN 50022) 장착을위한 스텝 릴레이
