RM-22.22

제품명
RM-22.22
용도
릴레이 모듈
제조사
ICPDAS(대만)

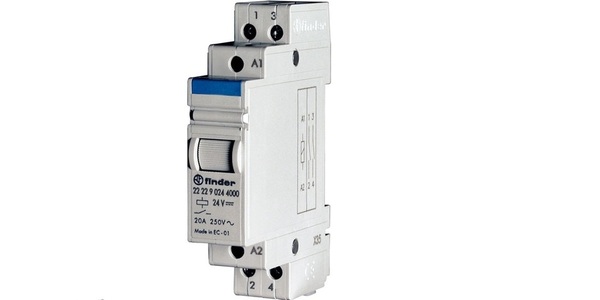

RM-22.22 Series
2 Polel, 20 직접 35mm 레일 (EN 50022) 장착 용 릴레이

모델 : RM-22.22 시리즈





  • 2 상 스위치 2 NO (DPST-NO)
  • 35 mm 레일 (EN 50022) 마운트
  • 너비 17.4mm
  • 테스트 버튼





모델 RM-20.22 (Screwless)
Contact Specification
Contact configuration
2 NO (DPST-NO)
정격 전류/ 최대 피크 전류 A
20/30
정격 전압 / 최대 스위칭 전압 V
250/400
AC1의 정격 부하
VA
5000
정격 부하 AC15 (230V AC) VA
1000
단상 모터 정격 (230 V AC) W
-
차단 용량 DC1 : 30/110/220 V W
20 / 0.3 / 0.12
최소 스위칭 부하 mW(V/mA)
1000 (10/10)
표준 접촉 재료
AgSnO2
코일 사양
공칭 전압 (UN) VDC
24
정격 DC 전원 DC
1.25
작동 범위 DC
21.6~26.4 VDC
기술 데이터
기계 수명 cycles
500 · 103
AC1의 정격 부하에서의 전기적 수명 cycles
50 · 103
작동 / 해제 시간
15/8
최대 임펄스 지속 시간

  코일과 접점 사이의 절연 (1.2 / 50 μs) kV

마디 없는

4

주변 온도 범위 °C
-40...+40
보호 카테고리
IP 20
불량품 (유형에 따라)





코일 사양
DC 버전 데이터
공칭 전압 코일 코드 작동 범위 저항 UN에서의 소비 I
24 9.024 21.6 26.4 460 52.2





RM-22.22 2 Polel, 20 직접 35mm 레일 (EN 50022) 장착 용 릴레이
