USB-2026

제품명
USB-2026
용도
USB I/O
특성
USB 다기능 I/O
제조사
ICPDAS(대만)

USB-2026
5 채널 아날로그 입력, 2 채널 아날로그 출력,
2 채널 디지털 입력 및
2 채널 디지털 출력 모듈


~ NEW ~

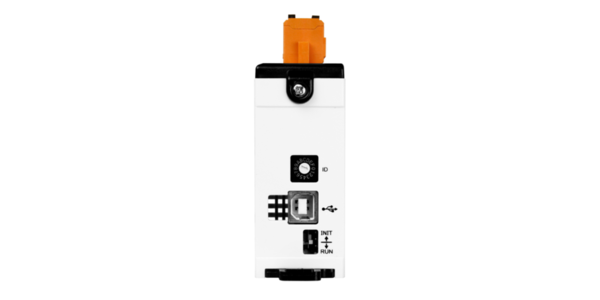

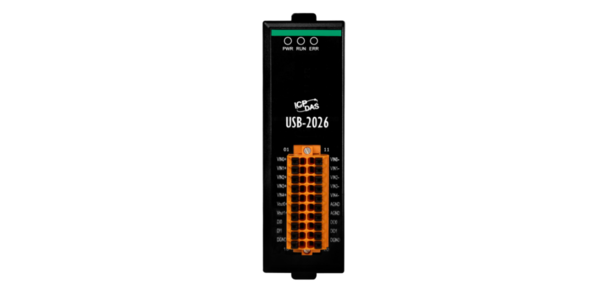

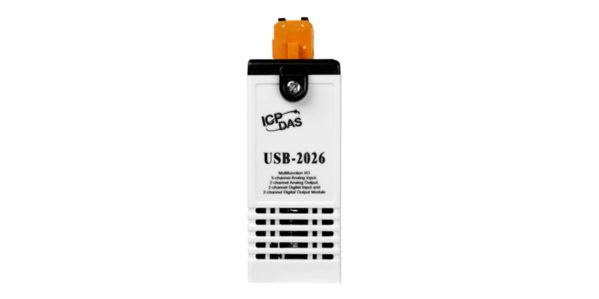

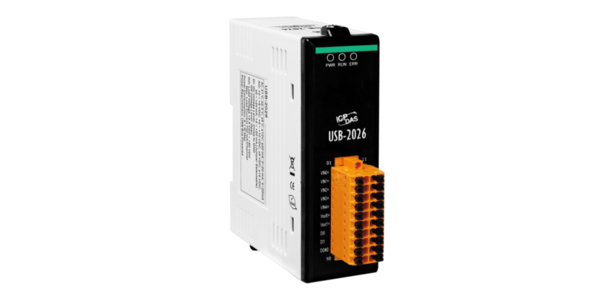

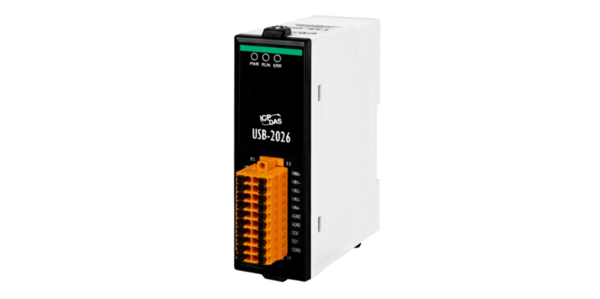

모델 : USB-2026

  • 다기능 (5 AI, 2 AO, 2DI 및 2 DO)
  • 디지털 출력을위한 과부하 및 단락 보호
  • 전압 입력을위한 240 Vrms 과전압 보호
  • 4kV ESD 보호
  • 넓은 작동 온도 범위
  • 3000 VDC 모듈 내 절연
  • USB 2.0 풀 스피드 (12Mbps)
  • USB 버스 전원 공급
  • 잠글 수있는 USB 케이블
  • 드라이버 무료





USB-2026은 5 개의 아날로그 입력 채널, 2 개의 아날로그 출력 채널, 2 개의 디지털 입력 채널, 2 개의 디지털 출력 채널 및 USB 2.0 최고 속도의 호환 장치를 포함하는 다기능 모듈입니다. 그것은 작은 크기, 휴대용, USB 버스 전원, 다양한 입력 유형 기능을 사용자가 쉽고 빠르게 자신의 프로젝트를 구축하는 데 도움 equips. 기존의 PC I / O 카드와 비교하면 섀시를 열어 I / O 보드를 구성하는 데 시간 낭비가 있습니다. ICP DAS USB I / O에서는 효율적으로 I / O를 제어 할 수 있습니다. ICP DAS USB I / O는 USB 버스 전원 공급 기능, 추가 전원 배선없이 I / O에 액세스하고 전원을 공급하는 케이블 한 개를 갖추고 있습니다. ICP DAS USB I / O는 소형 모듈입니다. 예를 들어, 팬리스 (fan-less) 제어 또는 측정, BOX-PC ...로 자동 테스트 등 다양한 범위의 어플리케이션에서이 I / O 모듈을 사용할 수 있습니다. ICP DAS USB I / O는 10kS / s 데이터 수집 기능을 제공합니다. 사용자가이를 실시간 요구되는 어플리케이션, 예 : 노이즈 측정에 적용 할 수 있습니다.

USB-2026은 모든 아날로그 입력 (+/- 150 mV, +/- 500 mV, +/- 1 V, +/- 5 V, +/- 10 V, +/- 20 mA 또는 0 ~ + 20 mA), 아날로그 출력은 +/- 5 V, +/- 10 V, 0 ~ +20 mA 또는 +4 ~ +20 mA에서 12 비트이며 모든 디지털 출력을 경보 출력으로 설정할 수 있습니다. 각 아날로그 입력은 개별 범위로 구성 할 수 있으며 240 Vrms의 높은 과전압 보호 기능을 제공합니다.




  • 오토메이션
  • 측정 및 테스트
  • 실험실 연구

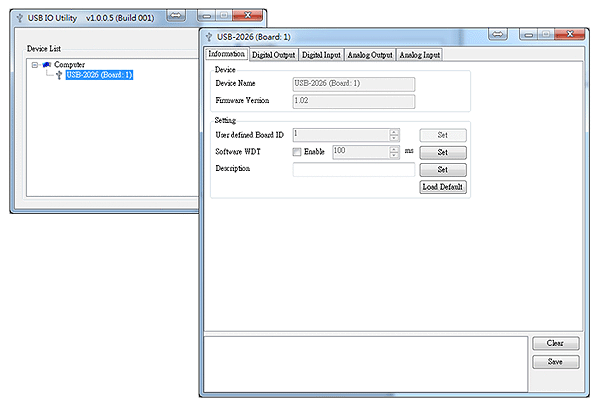

USB-2K 유틸리티
USB-2K 유틸리티는 프로그래밍없이 모든 ICP DAS USB IO 시리즈 모듈의 데이터를 손쉽게 테스트하고 즉시 획득 할 수있는 간단한 방법을 제공합니다.

  • USB 모듈 구성
  • I / O 구성
  • 로그 데이터 분석
  • 쉬운 테스트

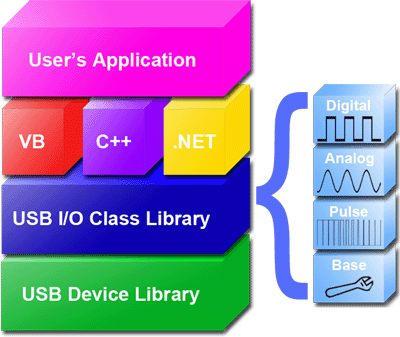

VB / C ++ / C # .NET / VB.NET SDK
ICP DAS는 사용자가 쉽고 빠르게 자신의 프로젝트를 개발할 수 있도록 USB I / O 모듈 용 SDK를 제공합니다. SDK는 VB / C ++ / C # .NET / VB.NET에서 프로젝트 개발을 지원할 수 있습니다.




아날로그 입력
채널 5 차동
입력 유형 전압 : ± 1V, ± 2.5V, ± 5V, ± 10V
전류 : ± 20 mA, 0 ~ 20 mA, 4 ~ 20 mA
해결 정상 모드 14 비트
빠른 모드 12 비트
샘플링 속도 정상 모드 총 10 Hz
빠른 모드 총 200 Hz
정확성 정상 모드 ± 0.1 % FSR
빠른 모드 ± 0.5 % FSR
제로 드리프트 ± 20 μV / ° C
스팬 드리프트 ± 25 ppm / ° C
입력 임피던스 전압 : 20MΩ
전류 : 135 Ω
과전압 보호 전압 : 120 VDC
현재 : N / A
과전류 보호 전압 : N / A
전류 : 예, 110VDC 에서 50mA
아날로그 출력
채널 2
범위 (점퍼 선택 가능) 전압 : + 0 ~ + 5VDC, + 0 ~ + 10VDC, ± 5VDC, ± 10VDC
전류 : + 0 ~ + 20 mA, + 4 ~ + 20 mA
해결 12 비트
정확성 FSR의 ± 0.1 %
출력 용량 전압 출력 기능 10V @ 20mA
열린 와이어 감지 예, 4 ~ 20 mA 전용
파워 온 값
안전 가치
디지털 입력
채널 2
유형 건식 접촉 (소스)
온 전압 레벨 GND에 가깝다.
오프 전압 레벨 열다
입력 임피던스 10 KΩ, 0.5 W
카운터 채널 2
맥스. 카운트 4,294,967,285 (32 비트)
맥스. 입력 주파수 100 Hz
Min. 플러스 너비 10 ms
과전압 보호 ± 57 VDC
디지털 출력
채널 2
유형 절연 오픈 콜렉터 (싱크)
맥스. 부하 전류 700mA / 채널
부하 전압 +3.5 ~ 50VDC
과전압 보호 ± 60VDC
과부하 보호 1.4A (단락 회로 보호 기능 포함)
단락 회로 보호
파워 온 값 예, 프로그래밍 가능
안전한 가치 예, 프로그래밍 가능
통신
인터페이스 USB 2.0 풀 스피드 (12Mbps)
지키는 개 1 하드웨어 워치 독 (1.6 초)
1 소프트웨어 워치 독 (프로그래밍 가능)
LED 표시기
시스템 LED 표시 등 전원, 실행 및 오류로 3 LED
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 4kV 접점
임의 지점에 8 kV 공기
기계
치수 (W x L x H) 33mm × 78mm × 107mm
환경
작동 온도 -25 ~ +75 ° C
보관 온도 -40 ~ + 85 ° C
습기 10 ~ 95 % RH, 비 응축




USB-2026 5 채널 아날로그 입력, 2 채널 아날로그 출력, 2 채널 디지털 입력 및 2 채널 디지털 출력 모듈
