USB-2055

제품명
USB-2055
용도
USB I/O
특성
USB 디지털 I/O
제조사
ICPDAS(대만)

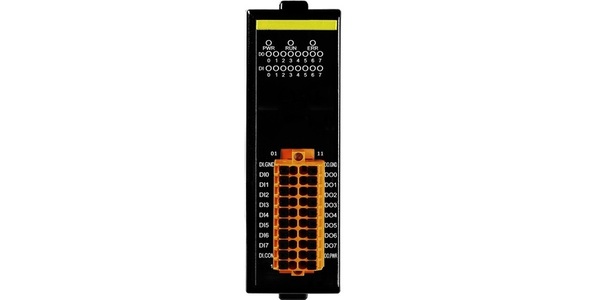

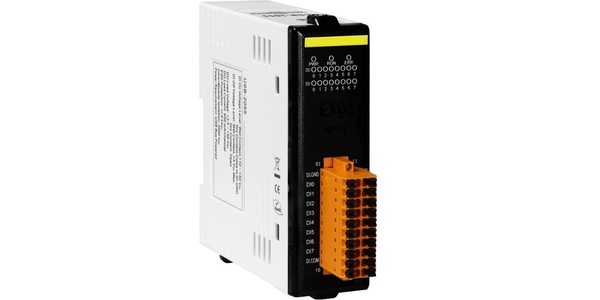

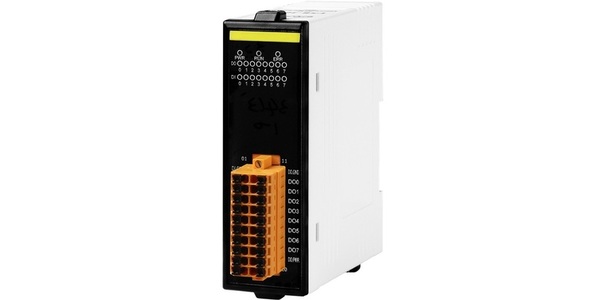

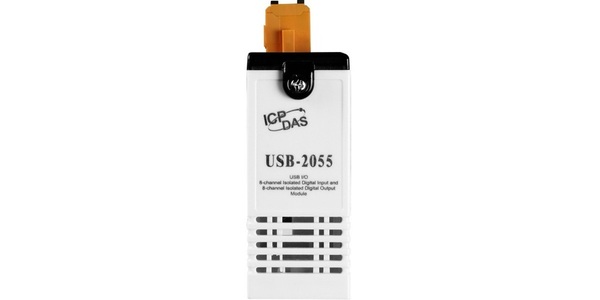

USB-2055
8 채널 절연 디지털 입력 및 8 채널 절연 디지털 출력 모듈







~ NEW ~

모델명 : USB-2055





USB-2055는 full speed USB 장치로써 8-채널 절연(Isolation)디지털 입력8-채널 절연(Isolation) 디지털 출력 모듈입니다.
공장 자동화 또는 임베디드 기계 제어와 같은 산업 제어 및 제조 테스트 어플리케이션을 위한 기능을 제공합니다.
디지털 입력은 배선 연결을 통해 Sink
타입 또는 Source 타입을 선택할 수 있으며 또한, 모든 디지털 입력 채널은 16-bit 카운터로 사용될 수 있습니다.
디지털 출력은 단락 보호 기능이 있는 Source 타입 출력을 지원하며,
전원 켜기 및 안전 값을 모두 활성화하는 옵션이 있습니다.
USB-2055에는 디지털 입력 및 디지털 출력 채널의 상태를 모니터링하는데 사용할 수 있는 16 개의 LED 표시등이 있습니다. 4 kV ESD 보호 및 3750 VDC 내부 모듈 절연이 표준입니다.
진정한 플러그 앤 플레이 기능으로, 보드를 설치하기 위해 컴퓨터 섀시를 열 필요가 없습니다. 모듈을 연결한 다음 데이터를 가져 오거나 설정하십시오.
"핫스왑"으로 알려진 또 다른 USB 기능 덕분에 사용자는 USB-2055를 장착하거나 제거하기 위해 시스템을 종료했다가 다시 시작할 필요가 없습니다.


USB I/O Utility는 프로그래밍 없이 USB-2055를 쉽고 빠르게 구성 및 테스트 할 수 있도록 도와줍니다. 또한, 다양한 응용 프로그램 개발 도구 (VB/C ++/C #.NET/VB.NET)를 사용하여 자체 USB 응용 프로그램을 개발할 수 있는 친숙한 API 라이브러리 및 데모도 제공합니다. 따라서 USB-2055는 모든 USB 가능 컴퓨터에 제어 기능을 추가하는 완벽한 방법입니다.





  • * 8-채널 디지털 입력 및 8-채널 디지털 출력
  • * 배선 연결을 통해 Dry Contact 및 Wet contact 선택 가능
  • * 장거리 측정
  • * 모든 채널을 16-bit 카운터로 사용할 수 있습니다.
  • * 단락 회로, 과부하 및 과전압 보호
  • * 구성 가능한 파워 온 값 설정
  • * 통신 실패시 안전 기능
  • * 넓은 작동 온도 범위 : -25 ° C ~ + 75 ° C
  • * 2500 VDC 모듈 내 절연
  • * RoHS 준수
  • * USB 1.1/2.0 풀 스피드 (12Mbps)
  • * 외부 전원 공급 장치 없음 (USB Bus Powered)
  • * 드라이버가 없는 플러그 앤 플레이 (Plug-and-Play)
  • * 잠글 수 있는 USB 케이블
  • * USB를 통한 펌웨어 업데이트 지원
  • * 쉽고 빠르게 모듈 구성 및 I/O 테스트를 위한 Utility tool
  • * LED 표시 : PWR/RUN/ERR
  • * 내장 듀얼 워치 독 (하드웨어/소프트웨어)
  • * API 라이브러리 (VC/VB/BCB/.NET) 제공
  • * Win2000/XP 및 Win7 (32/64 bit) 모듈 지원




  • * 빌딩 자동화
  • * 공장 자동화
  • * 기계 자동화
  • * 시험 장비

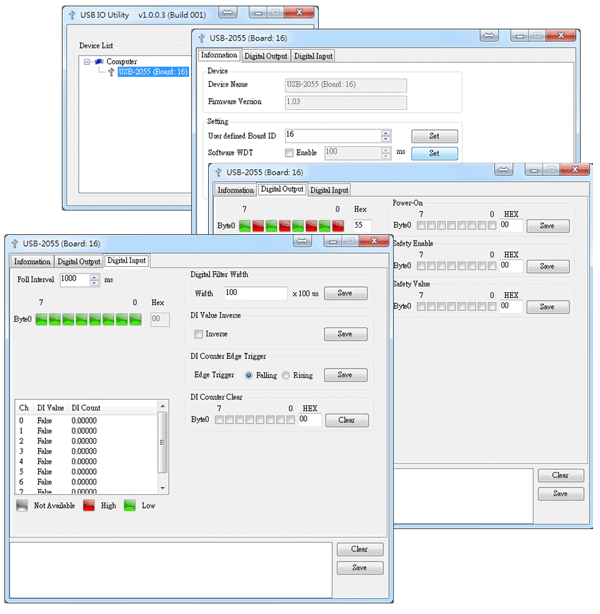

USB I/O Utility
USB I/O Utility는 ICPDAS사의 모든 USB I/O 시리즈 모듈을 쉽게 테스트 할 수 있고 프로그래밍 없이 데이터를 즉시 수집 할 수 있는 간단한 방법을 제공합니다.

  • * ICPDAS사의 모든 USB I/O 모듈을 자동으로 스캔합니다.
  • * USB I/O 모듈을 쉽고 빠르게 구성 및 테스트합니다.
  • * 분석을 위해 I/O 데이터를 완벽하고 정확하게 log합니다.

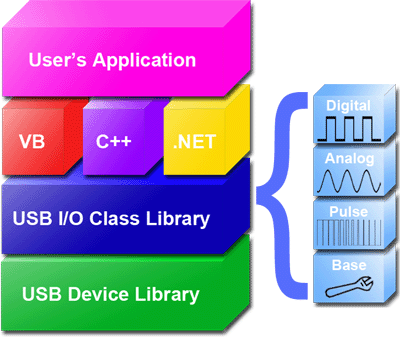

VB/C++/C#.NET/VB.NET SDK




ICPDAS사는 사용자가 쉽고 빠르게 자신의 프로젝트를 개발할 수 있도록 USB I/O 모듈용 SDK를 제공합니다.
SDK는 VB/C++/C#.NET/VB.NET에서 프로젝트 개발을 지원할 수 있습니다.




디지털 입력
채널 8
유형 Dry Contact Source
Wet contact Sink/Source
On 전압 레벨 Dry Contact GND to Colse
Wet Contact +10 VDC ~ +50 VDC
Off 전압 레벨 Dry Contact  Open
Wet Contact 최대 +4 VDC
Dry Contact  유효 거리 최대 500 미터
입력 임피던스 10 KΩ
과전압 보호 70VDC
 카운터 최대 카운트 65535 (16 bit)
최대 입력 주파수 500 Hz
최소 펄스 폭 1 ms
디지털 출력
채널 8
유형 오픈 콜렉터, 싱크 (NPN)
부하 전압 +3.5 ~ +50 VDC
맥스. 부하 전류 650 mA / 채널
과전압 보호 60VDC
과부하 보호 1.4A (단락 회로 보호 기능 포함)
파워 온 값 (Power-on Value)  Yes
안전 값 (Safe Value) Yes
통신
인터페이스 USB 2.0 풀 스피드 (12Mbps)
위치독(Watchgod) 1 하드웨어 워치 독 (1.6 초)
1 소프트웨어 워치 독 (프로그래밍 가능)
LED 표시기
시스템 LED 표시 3 LED 전원, 실행 및 오류
I/O LED 표시기 16 개의 LED 디지털 입력 및 출력 표시
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 4kV 접점
임의 지점에 8 kV 공기
기계
치수 (W x L x H) 72mm x 123mm x 35mm
환경
작동 온도 -25 ~ +75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축
전원
전력 소비 1.40 W




USB-2055 CR 8 채널 절연 디지털 입력 및 8 채널 절연 디지털 출력 USB 모듈(RoHS)
