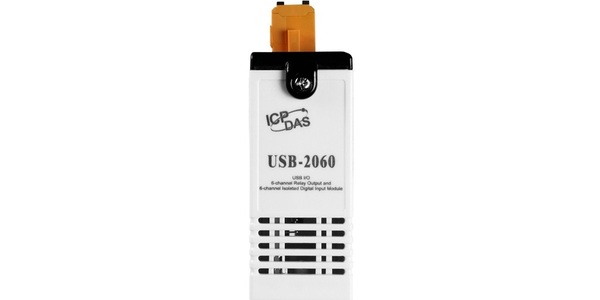

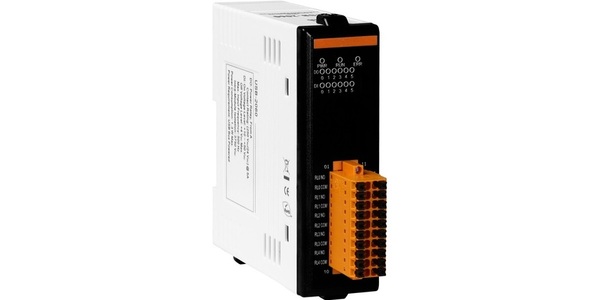

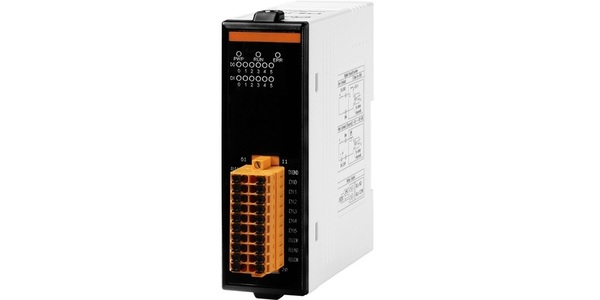

USB-2060 6 채널 절연 디지털 입력 및 6 채널 릴레이 출력 모듈 |
|
|
USB-2060은 8 개의 디지털 입력 및 디지털 출력 채널 모듈을 갖춘 최고 속도 USB 장치이며 공장 자동화 또는 내장형 기계 제어와 같은 산업 제어 및 제조 테스트 응용 프로그램을위한 기능을 제공합니다. USB-2060은 6 개의 디지털 입력 채널, 6 개의 Form A 신호 릴레이 출력 채널을 제공합니다. 모든 디지털 입력 채널은 16 비트 카운터로 사용할 수 있습니다. 또한 디지털 입력 채널은 와이어 연결을 통해 싱크 또는 소스 유형으로 선택할 수 있습니다. USB-2060에는 디지털 입력 및 릴레이 출력의 상태를 모니터링하는 데 사용할 수있는 12 개의 LED 표시등이 있습니다. 전원 켜기 및 안전한 값 구성 옵션도 있습니다. 산업 환경에서 노이즈 보호 기능을 향상시키기 위해 4 kV ESD 보호 및 3750 VDC 내부 모듈 분리가 제공됩니다. 진정한 플러그 앤 플레이 기능으로, 보드를 설치하기 위해 컴퓨터 섀시를 열 필요가 없습니다. 모듈을 연결 한 다음 데이터를 가져 오거나 설정하십시오. "핫스왑"으로 알려진 또 다른 USB 기능 덕분에 사용자는 USB-2060을 연결하거나 제거하기 위해 시스템을 종료했다가 다시 시작할 필요가 없습니다.
USB I / O 유틸리티는 프로그래밍없이 USB-2060을 쉽고 빠르게 구성 및 테스트 할 수 있도록 도와줍니다. 또한, 다양한 응용 프로그램 개발 도구 (VB / C ++ / C # .NET / VB.NET)를 사용하여 자체 USB 응용 프로그램을 개발할 수있는 친숙한 API 라이브러리 및 데모도 제공합니다. 따라서 USB-2060은 모든 USB 지원 컴퓨터에 제어 기능을 추가하는 완벽한 방법입니다.

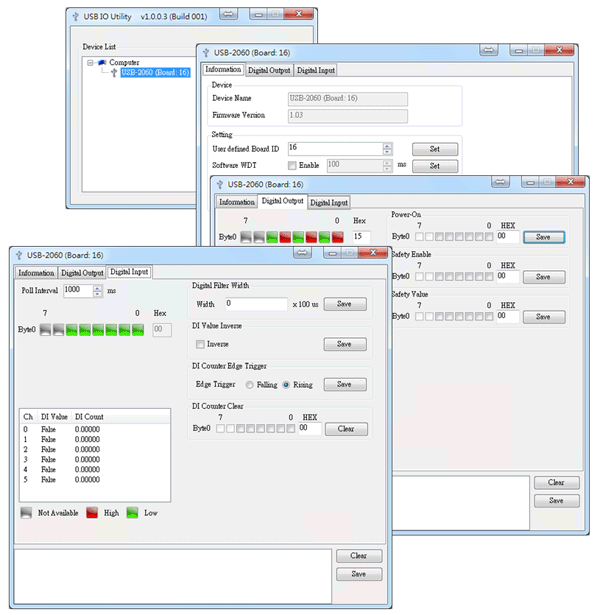

USB I / O 유틸리티
USB I / O 유틸리티는 프로그래밍없이 모든 ICP DAS USB I / O 시리즈 모듈의 데이터를 손쉽게 테스트하고 즉시 획득 할 수있는 간단한 방법을 제공합니다.

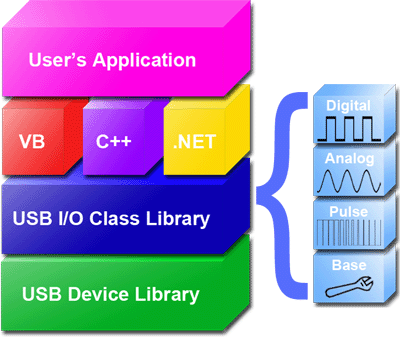

VB / C ++ / C # .NET / VB.NET SDK
ICP DAS는 사용자가 쉽고 빠르게 자신의 프로젝트를 개발할 수 있도록 USB I / O 모듈 용 SDK를 제공합니다. SDK는 VB / C ++ / C # .NET / VB.NET에서 프로젝트 개발을 지원할 수 있습니다.
디지털 입력 | ||
채널 | 6 | |
유형 | 건식 접촉 | 출처 |
젖은 접촉 | 싱크 / 소스 | |
온 전압 레벨 | 건식 접촉 | GND에 가깝다. |
젖은 접촉 | +10 VDC ~ +50 VDC | |
오프 전압 레벨 | 건식 접촉 | 열다 |
젖은 접촉 | +4 VDC Max. | |
건조한 접촉에 대한 유효 거리 | 최대 500 미터 | |
입력 임피던스 | 10 KΩ | |
과전압 보호 | 70VDC | |
계수기 | 맥스. 카운트 | 65535 (16 비트) |
맥스. 입력 주파수 | 500 Hz | |
Min. 펄스 폭 | 1 ms | |
릴레이 출력 | ||
채널 | 6 | |
유형 | A 형 (SPST-NO) | |
접점 정격 (저항 부하) | DC | 5 A @ 24 VDC |
교류 | 5 A @ 250 VAC (47 ~ 63 Hz) | |
작동 시간 | 10 ms (최대) | |
릴리스 시간 | 5 ms (최대) | |
절연 저항 | 500 VDC에서 1,000 MΩ | |
유전체 강도 | 열린 연락처 사이 | 1000 VAC (1 분) |
코일과 접점 사이 | 3000 VAC (1 분) | |
엔듀 런크 | 기계 | 2 x 10 7 작전 |
전기 같은 | 1 x 10 5 작전 | |
파워 온 값 | 예 | |
안전 가치 | 예 | |
통신 | ||
인터페이스 | USB 2.0 풀 스피드 (12Mbps) | |
지키는 개 | 1 하드웨어 워치 독 (1.6 초) | |
1 소프트웨어 워치 독 (프로그래밍 가능) | ||

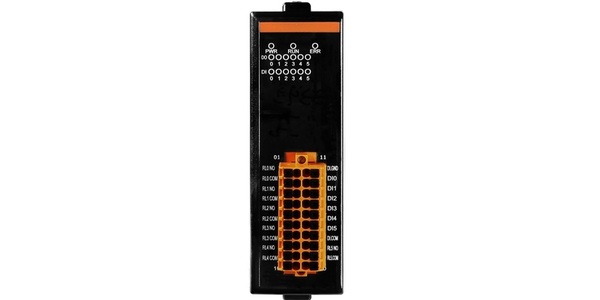

LED 표시기 | ||
시스템 LED 표시 등 | 전원, 실행 및 오류로 3 LED | |
I / O LED 표시기 | 전원 릴레이 표시 등 8 개의 LED | |
EMS 보호 | ||
ESD (IEC 61000-4-2) | 각 단자에 4kV 접점 | |
임의 지점에 8 kV 공기 | ||
기계 | ||
치수 (W x L x H) | 72mm x 123mm x 35mm | |
환경 | ||
작동 온도 | -25 ~ +75 ° C | |
보관 온도 | -40 ~ + 85 ° C | |
습기 | 10 ~ 95 % RH, 비 응축 | |
힘 | ||
전력 소비 | 1.50W |
USB-2060 CR | 6 채널 절연 디지털 입력 및 6 채널 릴레이 출력 모듈 (RoHS) |
