USB-2068-18

제품명
USB-2068-18
용도
USB I/O
특성
USB 디지털 I/O
제조사
ICPDAS(대만)

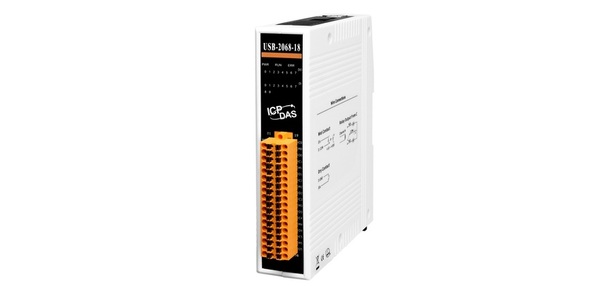

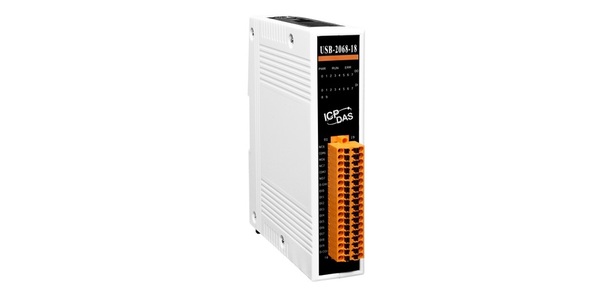

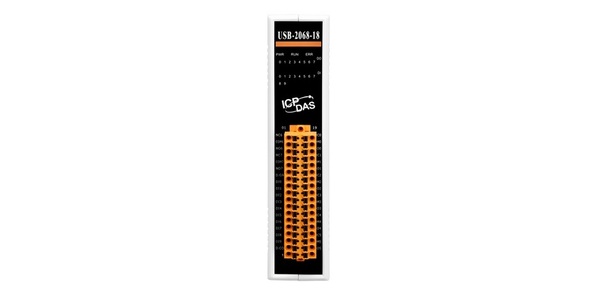

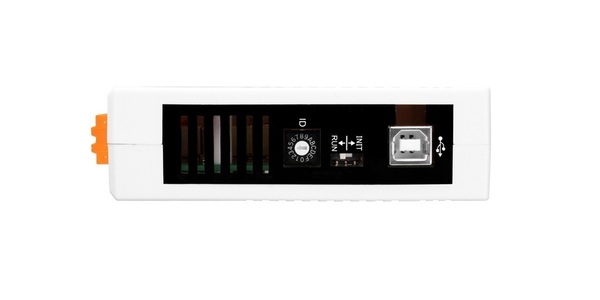

USB-2068-18
10 채널 디지털 입력 및 8 채널 디지털 출력 모듈
~ NEW ~

모델 : USB-2068-18





USB-2068-18은 USB 인터페이스가있는 8 채널 Form C 릴레이 출력 및 10 채널 디지털 입력 모듈입니다. 모든 디지털 입력 채널은 32 비트 카운터로 사용할 수 있습니다. 또한 디지털 입력 채널은 싱크 / 소스 유형 및 와이어 연결을 통한 건식 / 습식 접촉으로 선택할 수 있습니다. 전원 켜기 및 안전한 값 구성 옵션도 있습니다. 산업 환경에서 노이즈 보호 기능을 향상시키기 위해 8 kV ESD 보호 (모든 채널 용) 및 3750 VDC 모듈 내 아이솔레이션 (디지털 입력 채널 용)도 제공됩니다.

기존의 PC I / O 카드와 비교하면 섀시를 열어 I / O 보드를 구성하는 데 시간 낭비가 있습니다. ICP DAS USB I / O에서는 효율적으로 I / O를 제어 할 수 있습니다. ICP DAS USB I / O는 USB 버스 전원 공급 기능, 추가 전원 배선없이 I / O에 액세스하고 전원을 공급하는 케이블 한 개를 갖추고 있습니다.

USB I / O 유틸리티는 프로그래밍없이 USB-2068-18을 쉽고 빠르게 구성하고 제어 할 수 있도록 도와줍니다. 또한, 다양한 응용 프로그램 개발 도구 (VB / C ++ / C # .NET / VB.NET)를 사용하여 자체 USB 응용 프로그램을 개발할 수있는 친숙한 API 라이브러리 및 데모도 제공합니다. 따라서 USB-2068-18은 모든 USB 가능 컴퓨터에 제어 기능을 추가하는 완벽한 방법입니다.





  • 10 채널 디지털 입력 및 8 채널 릴레이 출력.
  • 건식 접촉 및 습식 접촉 와이어 연결을 통해 선택 가능
  • 모든 디지털 입력 채널은 32 비트 카운터로 사용할 수 있습니다.
  • 양식 C 릴레이 출력
  • 8kV ESD 보호
  • 넓은 작동 온도 범위
  • 3000 VDC 모듈 내 절연
  • USB 2.0 풀 스피드 (12Mbps)
  • USB 버스 전원 공급
  • 잠글 수있는 USB 케이블
  • 드라이버 무료




  • 오토메이션
  • 측정 및 테스트
  • 실험실 연구

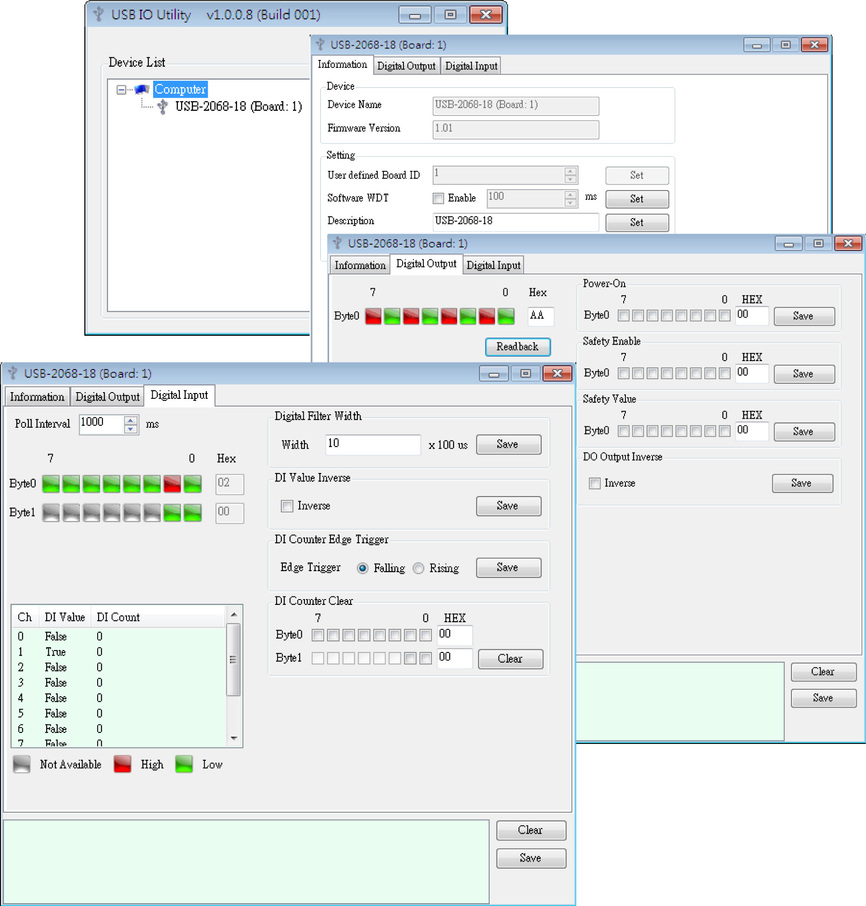

USB-2K 유틸리티
USB-2K 유틸리티는 프로그래밍없이 모든 ICP DAS USB IO 시리즈 모듈의 데이터를 손쉽게 테스트하고 즉시 획득 할 수있는 간단한 방법을 제공합니다.

  • USB 모듈 구성
  • I / O 구성
  • 로그 데이터 분석
  • 쉬운 테스트

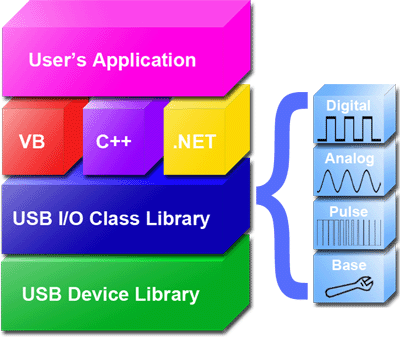

VB / C ++ / C # .NET / VB.NET SDK
ICP DAS는 사용자가 쉽고 빠르게 자신의 프로젝트를 개발할 수 있도록 USB I / O 모듈 용 SDK를 제공합니다. SDK는 VB / C ++ / C # .NET / VB.NET에서 프로젝트 개발을 지원할 수 있습니다.




릴레이 출력
채널 8
출력 유형 C 형
접점 정격 (저항 부하) 0.25 A @ 250 VAC
0.24 A @ 220 VAC
2 A @ 30 VDC
작동 시간 3ms (일반)
릴리스 시간 4ms (일반)
절연 저항 10 9 Ω at 500VDC
유전체 강도 열린 연락처 사이 1000 Vrms (1 분)
코일과 접점 사이 1500 Vrms (1 분)
지구력 기계 1 x 10 8 옵셋
전기 같은 2 x 10 5 ops (30 V / 2A에서)
파워 온 값
안전한 가치
디지털 입력 / 카운터
채널 10
TypeDry 연락처 GND에 가깝다.
젖은 접촉 싱크 / 소스
온 전압 레벨 +10 ~ 50 VDC
오프 전압 레벨 +4 VDC Max.
카운터 맥스. 카운트 4294967295 (32 비트)
맥스. 입력 주파수 500 Hz
Min. 펄스 폭 1ms
입력 임피던스 10 KΩ
과전압 보호 70 VDC
통신
인터페이스 USB 2.0 풀 스피드 (12Mbps)
지키는 개 1 하드웨어 워치 독 (1.6 초)
1 소프트웨어 워치 독 (프로그래밍 가능)
LED 표시기
시스템 LED 표시 등 전원, 실행 및 오류로 3 LED
I / O LED 표시기 예, 12 개 LED 디지털 입력 / 릴레이 출력 표시기
격리
모듈 내 격리, 필드 - 로직 3000 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자에 8kV 접점
임의 지점에 16 kV 공기
기계
치수 (W x L x H) 31 mm × 129 mm × 147 mm
환경
작동 온도 -25 ~ +75 ° C
보관 온도 -40 ~ + 85 ° C
습기 10 ~ 95 % RH, 비 응축
전력 소비 2.3 W (최대)




USB-2068-18 10 채널 디지털 입력, 8 채널 릴레이 출력 모듈
