SG-3383

제품명
SG-3383
용도
신호 조절 모듈
특성
3-채널 DC 전류 신호 분배기
제조사
ICPDAS(대만)

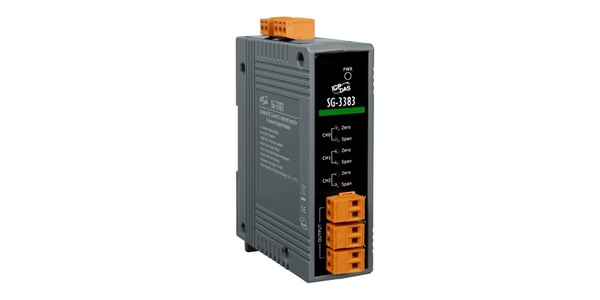

SG-3383

3-채널 DC 전류 신호 분배기 모듈







          ~ NEW ~





             모델명 : SG-3383





  • 4~20mA 입력 1개, 출력 3개
  • 각 출력에 대한 제로 및 스팬 조정
  • Input/Output/power 용 3000V 절연(Isolation)
  • Sink/Source I/O 용 Loop 전원 공급 내장
  • 분할(Split), 변환(Convert), 부스트(Boost) 및 프로세스 신호 크기 조정(Rescale Process Signals)
  • 제어 및 검증을 위한 신호 처리 분할 (Split Process Signals for Control and Validation)
  • 다중 패널 미터, PLC, 레코더, 데이터 수집, DCS 및 SCADA 시스템을 통한 프로세스 신호 인터페이스
  • 8kV ESD 보호
  • 전력선 용 4 kV EFT 보호
  • 유연한 DIN 레일 마운팅
  • 이상적인 작동 온도 범위 : -25 ~ + 75 ° C

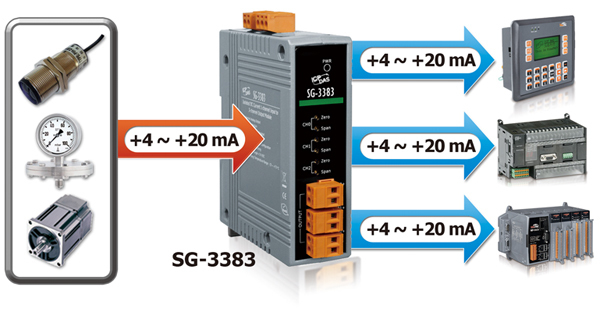

SG-3383 DC 전류 신호 분배기는 4 ~ 20 mA 전류 입력을 1개 받을 수 있고, 광학적으로 절연이 된 4 ~ 20 mA 전류 출력이 3개 가능합니다. 이것은 4 ~ 20 mA 전류 입력과 선형적으로 관련됩니다. 하나의 신호가 3 개의 다른 장치로 전송되어야하는 경우 경제적인 솔루션을 제공합니다.
일반적인 애플리케이션에는 절연(
isolation), 출력 분할(output splitting), 출력 장치 분리(output device separation) 및 이중화(redundancy) (하나의 장치가 고장 나더라도 전체 루프의 고장을 방지하기 위함) 또는 이들의 조합이 포함됩니다.
입력 신호는 필터링, 증폭, 분할 된 다음 광 커플러를 통해 출력 단계로 전달됩니다.
3-way Isolation (입력, 출력, 전력), 4 kV EFT 보호 (전원선 용) 및 8 kV ESD 보호 기능을 통해 접지 루프 제거, 공통 모드 신호 제거노이즈 제거 감소에 유용합니다.

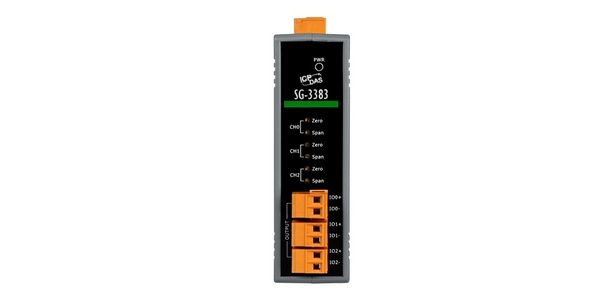

SG-3383에는 모듈이 올바르게 작동하는지 표시하는데 사용할 수 있는 LED 디스플레이가 포함되어 있으며 출력 범위 정확도를 보정하는데 사용할 수 있는 VR (Zero, Span)도 포함되어 있습니다.

SG-3383의 입력 대역폭은 일반적으로 2.5 kHz입니다.




빌딩 자동화

공장 자동화

기계 자동화

원격 유지 보수

원격 진단

시험 장비










아날로그 입력
채널 1
범위 +4 ~ + 20 mA
입력 대역폭 2.5 kHz
입력 임피던스 125 Ω
아날로그 출력
채널  3
전류 출력 배선 Source
범위 +4 ~ + 20 mA
정확도 FSR의 ± 0.1 % (일반)
전류 출력 용량 500 Ω




LED 표시기/디스플레이
시스템 LED 표시기 YES, 전원/통신 표시기 1 개
I/O LED 표시기 -
7-분절 LED 디스플레이 -
절연 (Isolation)
 모듈 내 절연,
 Field-to-Logic
3000 VDC
EMS 보호
ESD (IEC 61000-4-2) 각 단자 별 ± 8 kV 접점
EFT (IEC 61000-4-4) 전력선 용 ± 4kV
서지 (IEC 61000-4-5) -
전원
역 극성 보호  YES
입력 범위 +10 ~ +30 VDC
소비 전력 2.5 W
기구
치수 (L x W x H) 99 mm x 33 mm x 127 mm
설치 DIN 레일 또는 벽면 장착
환경
작동 온도 -25 ~ + 75 ° C
보관 온도 -40 ~ + 85 ° C
습도 10 ~ 95 % RH, 비 응축






 SG-3383 CR  3-채널 DC 전류 신호 분배기 (Gray Cover) (RoHS)
